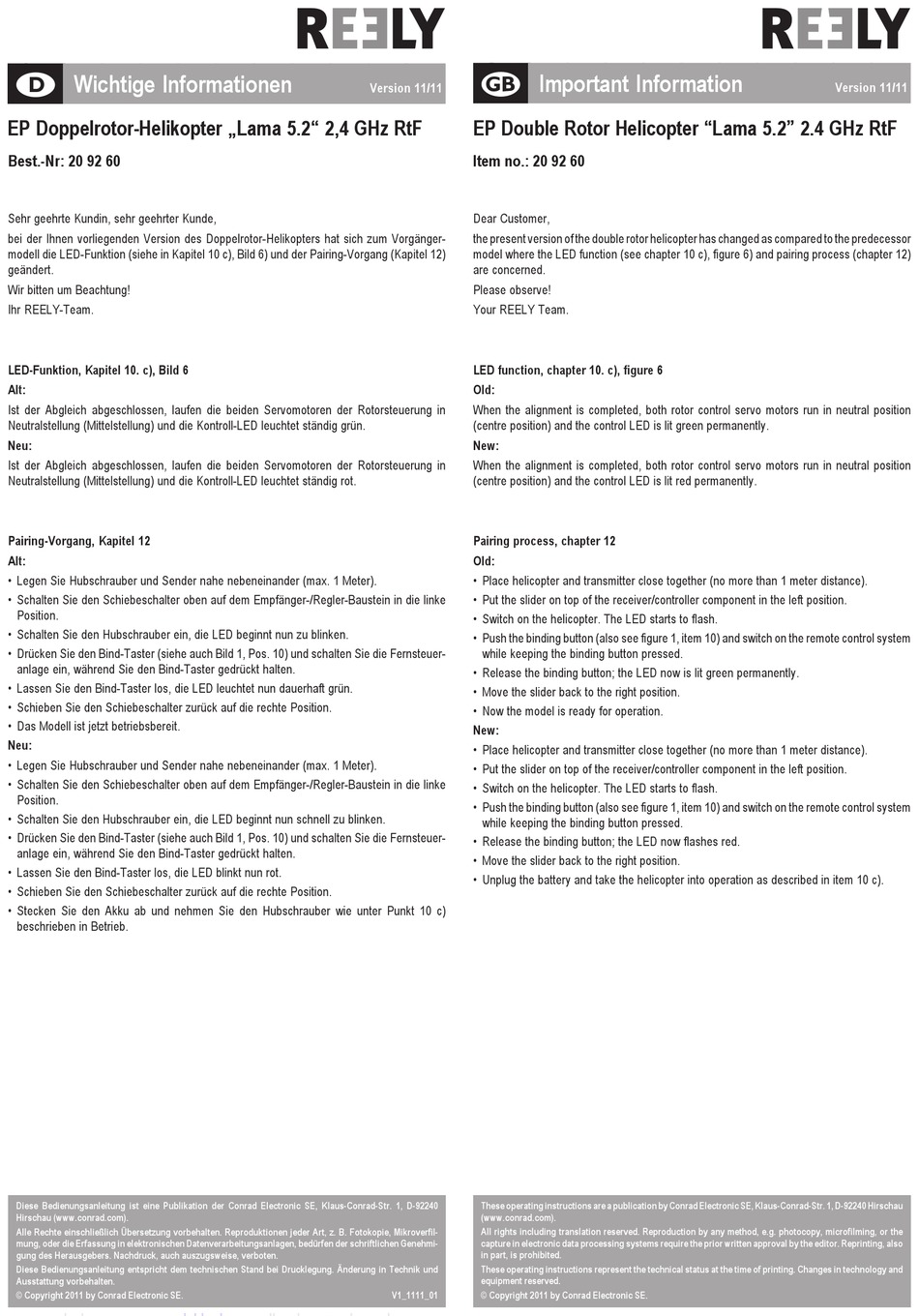

Wichtige Informationen

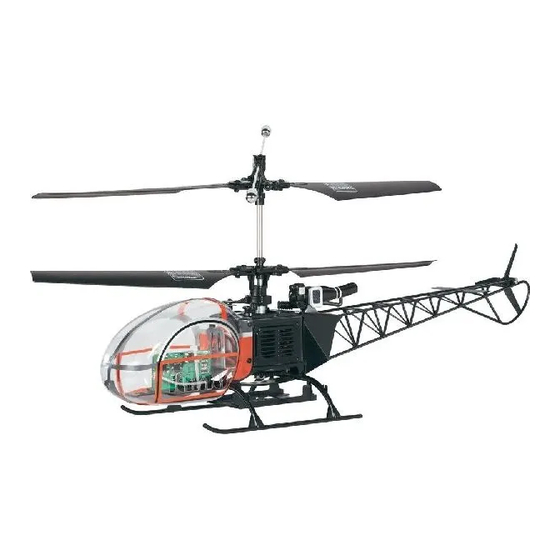

EP Doppelrotor-Helikopter „Lama 5.2" 2,4 GHz RtF
Best.-Nr: 20 92 60
Sehr geehrte Kundin, sehr geehrter Kunde,
bei der Ihnen vorliegenden Version des Doppelrotor-Helikopters hat sich zum Vorgänger-
modell die LED-Funktion (siehe in Kapitel 10 c), Bild 6) und der Pairing-Vorgang (Kapitel 12)
geändert.
Wir bitten um Beachtung!
Ihr REELY-Team.
LED-Funktion, Kapitel 10. c), Bild 6
Alt:
Ist der Abgleich abgeschlossen, laufen die beiden Servomotoren der Rotorsteuerung in
Neutralstellung (Mittelstellung) und die Kontroll-LED leuchtet ständig grün.
Neu:
Ist der Abgleich abgeschlossen, laufen die beiden Servomotoren der Rotorsteuerung in
Neutralstellung (Mittelstellung) und die Kontroll-LED leuchtet ständig rot.
Pairing-Vorgang, Kapitel 12
Alt:
• Legen Sie Hubschrauber und Sender nahe nebeneinander (max. 1 Meter).
• Schalten Sie den Schiebeschalter oben auf dem Empfänger-/Regler-Baustein in die linke
Position.
• Schalten Sie den Hubschrauber ein, die LED beginnt nun zu blinken.
• Drücken Sie den Bind-Taster (siehe auch Bild 1, Pos. 10) und schalten Sie die Fernsteuer-
anlage ein, während Sie den Bind-Taster gedrückt halten.
• Lassen Sie den Bind-Taster los, die LED leuchtet nun dauerhaft grün.
• Schieben Sie den Schiebeschalter zurück auf die rechte Position.
• Das Modell ist jetzt betriebsbereit.
Neu:
• Legen Sie Hubschrauber und Sender nahe nebeneinander (max. 1 Meter).
• Schalten Sie den Schiebeschalter oben auf dem Empfänger-/Regler-Baustein in die linke
Position.
• Schalten Sie den Hubschrauber ein, die LED beginnt nun schnell zu blinken.
• Drücken Sie den Bind-Taster (siehe auch Bild 1, Pos. 10) und schalten Sie die Fernsteuer-
anlage ein, während Sie den Bind-Taster gedrückt halten.
• Lassen Sie den Bind-Taster los, die LED blinkt nun rot.
• Schieben Sie den Schiebeschalter zurück auf die rechte Position.
• Stecken Sie den Akku ab und nehmen Sie den Hubschrauber wie unter Punkt 10 c)
beschrieben in Betrieb.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240
Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfil-
mung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmi-
gung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und
Ausstattung vorbehalten.
© Copyright 2011 by Conrad Electronic SE.
Important Information
Version 11/11
EP Double Rotor Helicopter "Lama 5.2" 2.4 GHz RtF
Item no.: 20 92 60
Dear Customer,
the present version of the double rotor helicopter has changed as compared to the predecessor
model where the LED function (see chapter 10 c), figure 6) and pairing process (chapter 12)
are concerned.
Please observe!
Your REELY Team.
LED function, chapter 10. c), figure 6
Old:
When the alignment is completed, both rotor control servo motors run in neutral position
(centre position) and the control LED is lit green permanently.
New:
When the alignment is completed, both rotor control servo motors run in neutral position
(centre position) and the control LED is lit red permanently.
Pairing process, chapter 12
Old:
• Place helicopter and transmitter close together (no more than 1 meter distance).
• Put the slider on top of the receiver/controller component in the left position.
• Switch on the helicopter. The LED starts to flash.
• Push the binding button (also see figure 1, item 10) and switch on the remote control system
while keeping the binding button pressed.
• Release the binding button; the LED now is lit green permanently.
• Move the slider back to the right position.
• Now the model is ready for operation.
New:
• Place helicopter and transmitter close together (no more than 1 meter distance).
• Put the slider on top of the receiver/controller component in the left position.
• Switch on the helicopter. The LED starts to flash.
• Push the binding button (also see figure 1, item 10) and switch on the remote control system
while keeping the binding button pressed.
• Release the binding button; the LED now flashes red.
• Move the slider back to the right position.
• Unplug the battery and take the helicopter into operation as described in item 10 c).
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the
capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also
in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and
equipment reserved.
V1_1111_01
© Copyright 2011 by Conrad Electronic SE.
Version 11/11
