m) Montage der Flächenstreben
Für eine bessere Stabilität der Tragflächen im Flugbetrieb und auch wegen dem vorbildgetreuen Aussehen müssen
an dem Modell Flächenstreben montiert werden.
In den Tragflächenunterseiten müssen dazu jeweils vier Ösen befestigt werden. Die entsprechenden Löcher sind
bereits ab Werk vorgebohrt. Hierbei empfiehlt es sich nach der ersten Montage, die Schrauben nochmals zu entfernen
und zur Erhöhung der Festigkeit in die Schraubenlöcher jeweils einen Tropfen dünnen Sekundenkleber zu geben. In
die Ösen werden für eine elastische, vibrationshemmende Befestigung Gummiringe gesteckt.
Enfernen Sie an den Enden der Flächenstre-
ben mittig die Folie.
Montieren Sie dann die Flächenstreben an die
Tragflächen und sichern diese außen mit den
Sicherungsclipsen aus dem Bausatz.
In die vorderen Ösen wird der an der Flächen-
strebe befestigte Bügel eingeschoben.

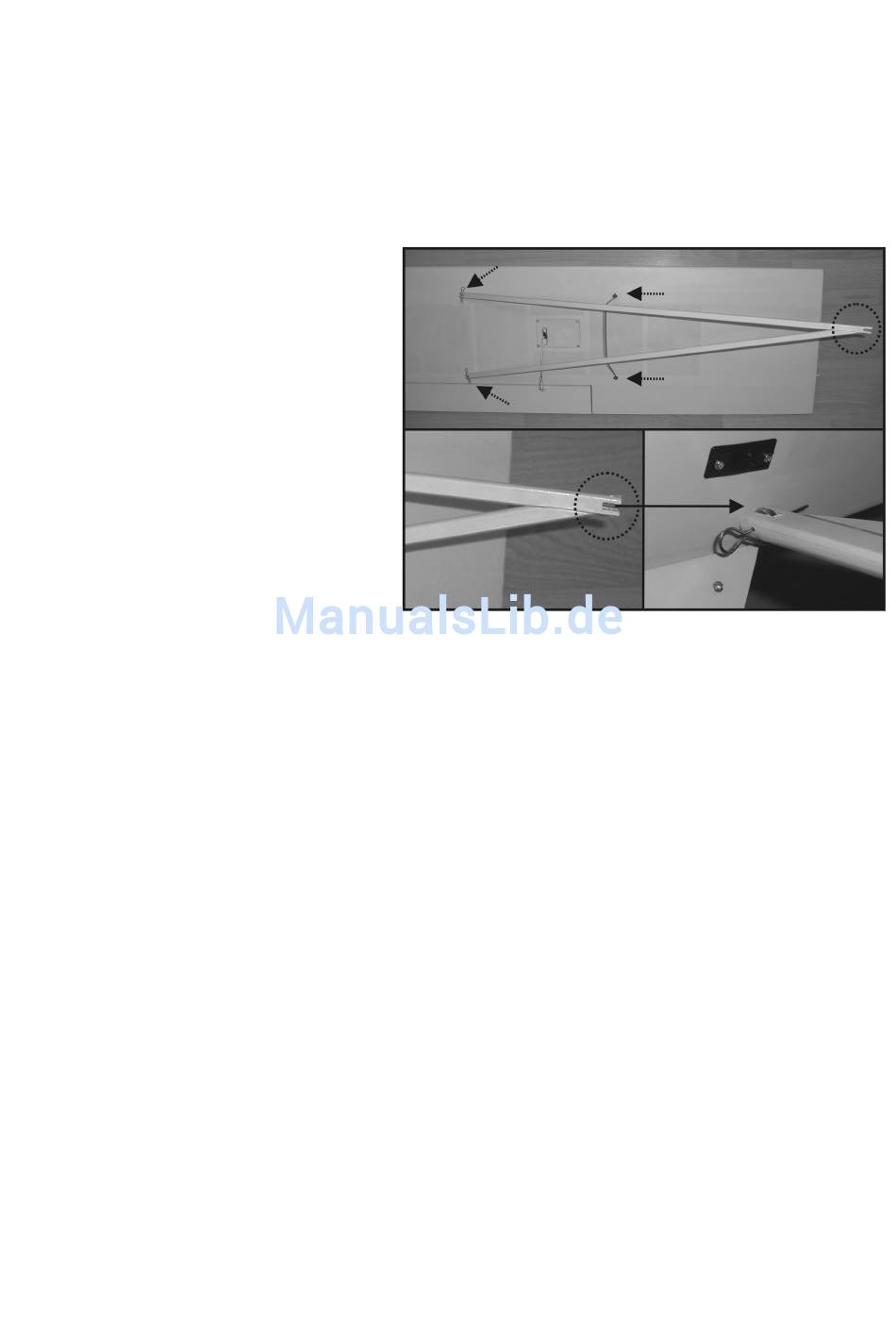

Im oberen Teil von Bild 10 sehen Sie die mon-
tierte Flächenstrebe (Pfeile). Achten Sie darauf,
dass Sie die jeweils zur Tragfläche passende
Strebe montieren (siehe Kreise in Bild 10)
Montieren Sie jetzt die Tragflächen am Rumpf.
Markieren und bohren Sie wie in Bild 10 gezeigt
im Bereich des Hauptfahrwerkes die Löcher für
Bild 10
die Befestigungsösen mit einem 1,5 mm Boh-
rer.
Hierbei ist es wichtig, dass die Montage der Ösen in der Art erfolgt, dass bei montierten Flächenstreben die Tragflä-
chen weder nach oben gedrückt oder nach unten gezogen und/oder verspannt werden.
Schrauben Sie links und rechts am Rumpf die Ösen fest und montieren Sie die Gummiringe.
Befestigen Sie die Flächenstreben am Rumpf mit den Klammern.
Durch Ein- bzw. Ausdrehen der Ösen erhalten Sie einen geringfügigen Längenausgleich, der eine verspannungsfreie
Montage gewährleistet.
