f) Montage des Höhenleitwerks
Schieben Sie das Höhenleitwerk von hinten in
die Öffnung des Rumpfes (Bild 5a) und positio-
nieren es mittig am Rumpf.
Montieren Sie die Tragfläche am Rumpf. Infor-
mationen hierzu finden Sie im Kapitel 8. r).
Messen Sie die exakte Position des Höhenleit-
werkes zur Tragfläche aus (siehe Bild 5b).
Die Genauigkeit dieser Arbeiten hat erhebli-
chen Einfluss auf die Flugeigenschaften.
Wenn alles perfekt ausgemessen ist, markie-
ren Sie mit einem Stift außen am Rumpf oben
und unten die genaue Position des Höhenleit-
werks.
Danach ziehen Sie das Höhenleitwerk wieder

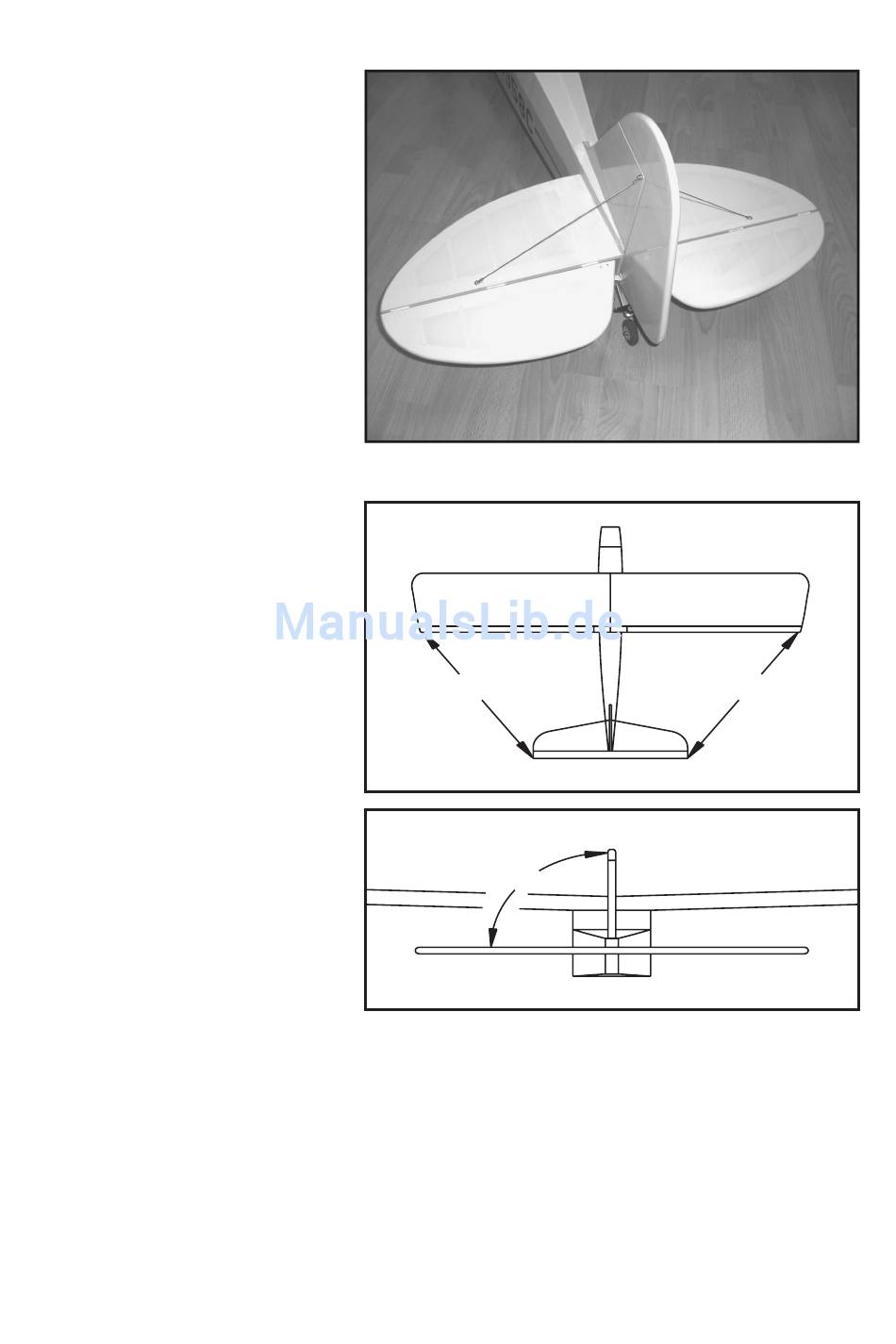

Bild 5a
aus dem Rumpf und entfernen vorsichtig die
Bügelfolie innerhalb der Markierungen mit ei-
nem heißen Lötkolben.
Anschließend können Sie das Höhenleitwerk
mit 30-Minuten-Epoxydharz-Kleber dauerhaft
am Rumpf befestigen.
Justieren Sie das Höhenleitwerk wie in den Bil-
dern 4b, 5a und 5b gezeigt am Rumpf aus.
A B
In Bild 5c sehen Sie die Abspannung des Hö-
henruders mit dem Seitenruder. Hinweise hier-
A = B
zu finden Sie im nachfolgenden Kapitel 8. g).
90°
Bild 5b
