k) Montage des Seitenruderservos
Montieren Sie das Servo für das Seitenruder (1)
und stellen mit dem Material aus dem Bausatz
die Seilanlenkung (3) des Seitenruders her.
Für eine exakte Anlenkung müssen die beiden
Seile gekreuzt werden. In Flugrichtung gese-
hen befindet sich dann das Seil, das am linken
Seitenruderhorn eingehakt ist, am rechten Ru-
derhorn des Servos.

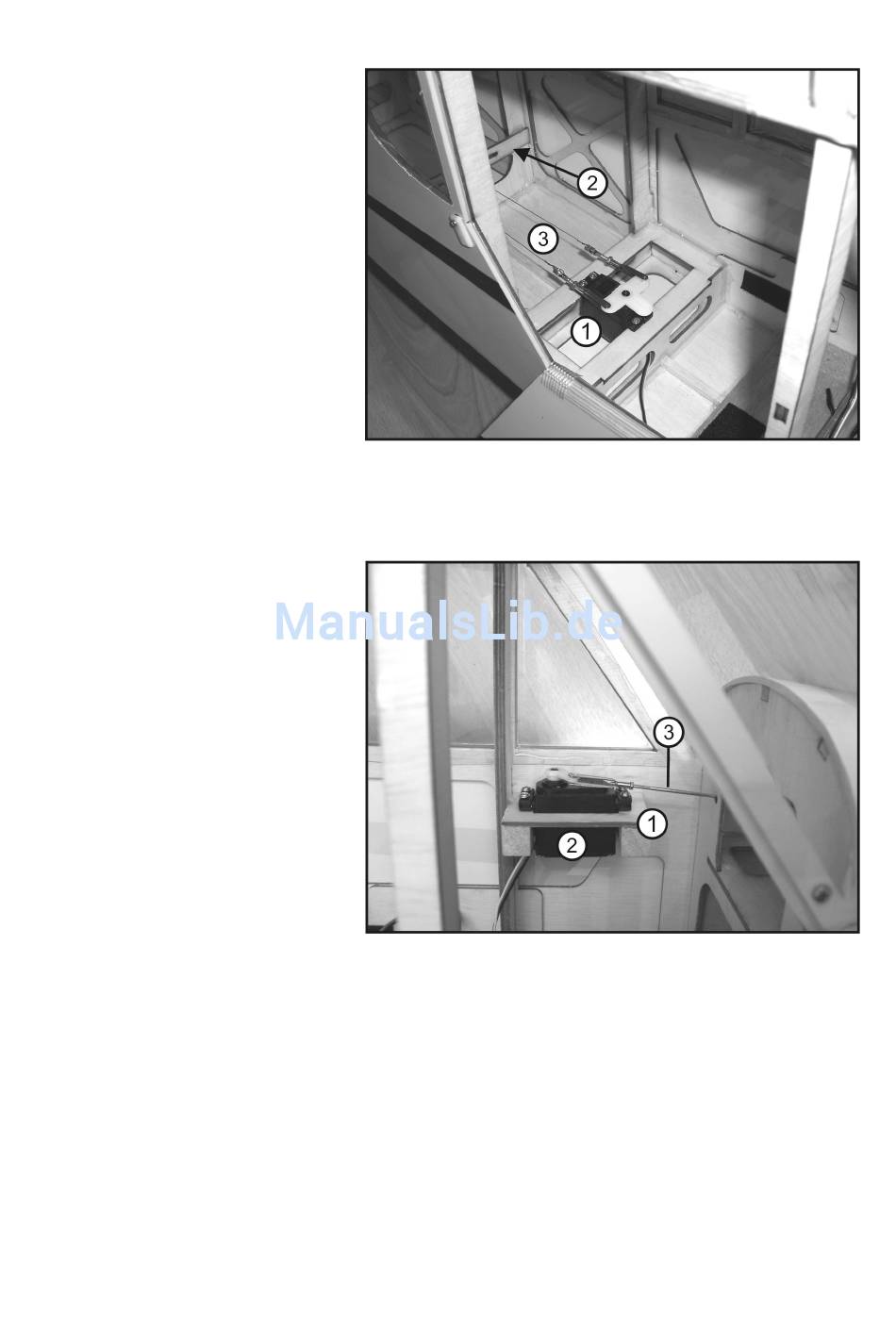

In Bild 8, Pos. 2 sehen Sie als Beispiel ein Füh-
rungsholz, das in den Rumpf geklebt wird, um
als Führung der Seitenruder-Steuerseile und
als Befestigungsmöglichkeit der Höhenruder-
Servokabel zu dienen.
Das hierzu benötigte Material ist nicht im Bau-
satz enthalten.
Bild 8
l) Montage des Gasservos
Fertigen Sie aus den Bausatzteilen ein Servo-
brett (1) für das Gasservo (2).
Stellen Sie mit den Bauteilen aus dem Bausatz
ein Anlenkgestänge (3) her.
Der ideale Montageort für das Gasservo ist
abhängig von der Einbaulage des Motors und
auch dem Anlenkpunkt des Vergasers.
Der Montageort des Servos in Bild 9 dient so-
mit nur der Illustration und muss nach eigenem
Ermessen gewählt werden.
Bild 9
