E) Montage Van De Besturing Van De Achterrotor - Reely REX-X Wichtige Informationen

e) Montage van de besturing van de achterrotor

Schuif de Bowdenmantel (1) van de besturing van de
hekrotor terug tot tegen de achterste scharnierkom.
Hang daarna de Bowden-draad (2), die voor uit de mantel
komt, in de lus van de houder van het hoogtebesturing
(3).
Schuif daarna de Bowden-mantel van achter naar voor.
Bij de REX-X helikopter gebeurt de besturing van de
hekrotor met een al gemonteerde draad zonder extra
mantel. Daarom is er op de hekbuis extra een passende
houder (4) gemonteerd, die onmiddellijk achter de
hoogtebesturing moet worden gepositioneerd.
Belangrijk!
Let u er daarbij op, dat de stuurdraad absoluut recht
loopt.
Klem de stuurkom (5) op de scharnierkogel van de
stuurhefboom van de hekrotor (6) en plaats de Bowden-
mantel in het midden. De stuurdraad moet daarbij voor
en achter even ver uit de mantel steken.

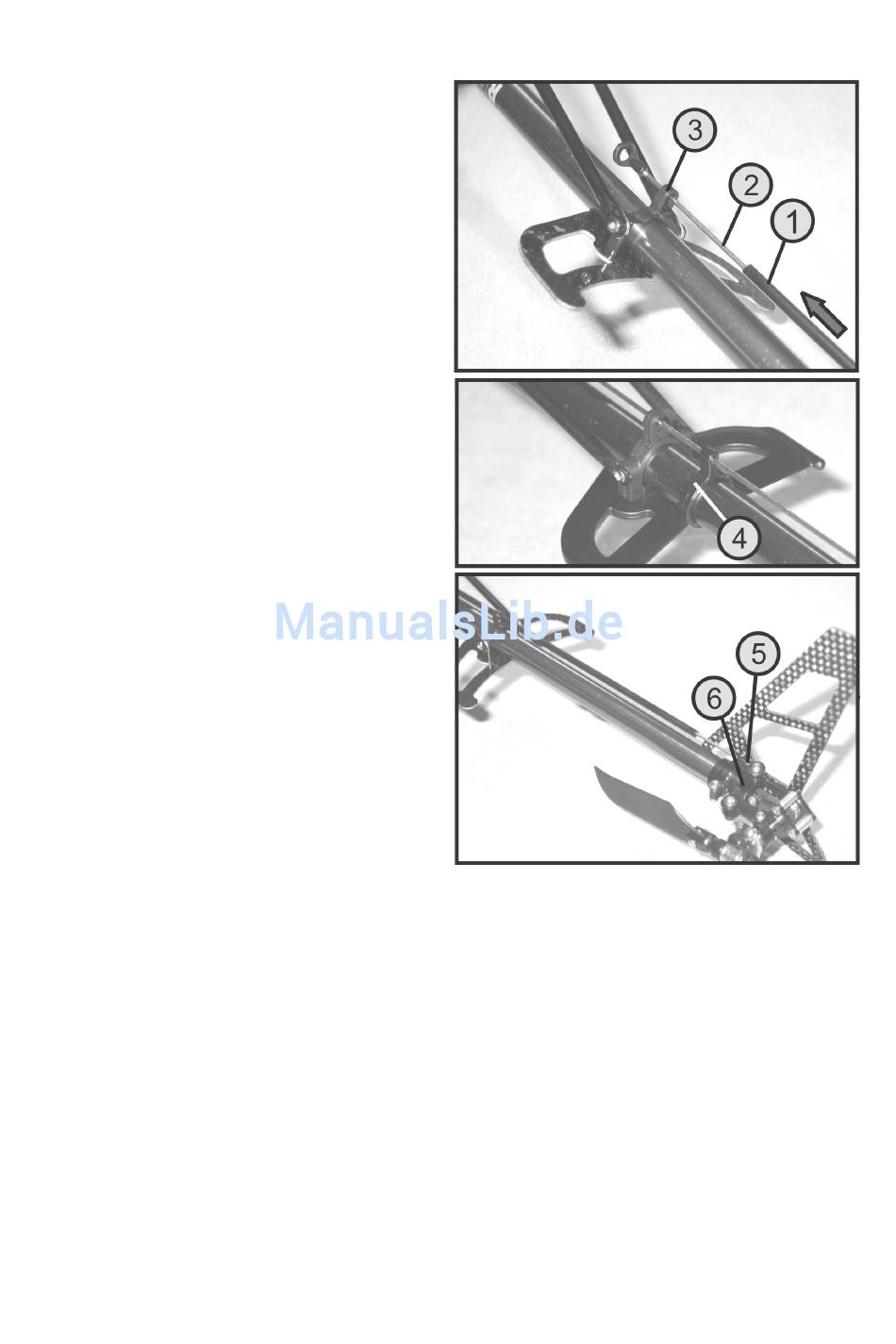

Afb. 8
89
