g) Montage van het verticaal staartvlak

Schuif het verticaal staartvlak van achteraf in
de opening van de romp (afbeelding 5a) en
plaats het in het midden op de romp.
Meet de exacte positie van het verticaal staar-
tvlak ten opzichte van het horizontaal staartvlak
(zie afbeelding 5b).
De nauwkeurigheid waarmee deze werk-
zaamheden worden uitgevoerd, heeft grote
invloed op de vliegeigenschappen.
Indien alles perfect is uitgemeten, markeert u
met een stift buiten op de romp de precieze
positie van het verticaal staartvlak (zie afbeel-
ding 5a).
Daarna trekt u het terug uit de romp, en ver-
wijdert u binnen de markeringen voorzichtig de
Afbeelding 5c
strijkfolie met een hete soldeerbout.
Nu kunt u het verticaal staartvlak met 30-minuten epoxylijm blijvend aan de romp bevestigen.
Stel het verticaal staartvlak op de romp nauwkeurig af zoals weergegeven op de afbeeldingen 4b, 5a en 5b.
Nadat de lijm is uitgehard, moet het hoogteroer met het richtingsroer worden vastgezet.
Maak hiervoor telkens twee ogen en een draadkabel uit de bouwset klaar en twee kabels voor de bovenste afspan-
ning en twee kabels voor de onderste afspanning.
De kabels voor de bovenste spanning moeten a. 263 mm lang zijn, de kabels voor de onderste afspanning moeten
een lengte hebben van ca. 222 mm (gemeten van het midden van de opening naar de eerste lus naar het midden van
de opening van de tweede lus). De eindmontage van de kabeleinden die aan de staartsteun worden bevestigt, mag
pas na het zorgvuldig inmeten met de benodigde lengte vervolgen.
De kabels worden in de lussen geperst. Voor de veiligheid moeten de uiteinden voor het inklemmen van ongeveer
5-minuten epoxylijm worden voorzien.
Boor dan met een boormachine van 2 mm in het verticaal staartvlak een opening en bevestig de kabels links en rechts
met een schroef M2 x 25.
Pas nu meet u de openingen links en rechts aan het horizontaal staartvlak aan de onderkant en boort u ook hier met
een boortje van 2 mm de openingen voor de bevestigingsschroef M2 x 25. De positie van de openingen moet hierbij
zo worden gekozen, dat de kabels gespannen zijn, maar dat het verticaal straatvlak hierbij niet wordt vertrokken.
Bevestig de bovenste en onderste kabels aan het horizontaal staartvlak met telkens een schroef M2 x 25 mm. Bij de
onderste kabels worden de beide open uiteinden op een later tijdstip aan de staartsteun bevestigd (zie ook afbeelding
6 en 7b).
De schroeven van de vertuiing moeten met borglak tegen loskomen worden beveiligd. Eventueel uitstekende schro-
efverbindingen moeten na de finale montage worden afgekort.

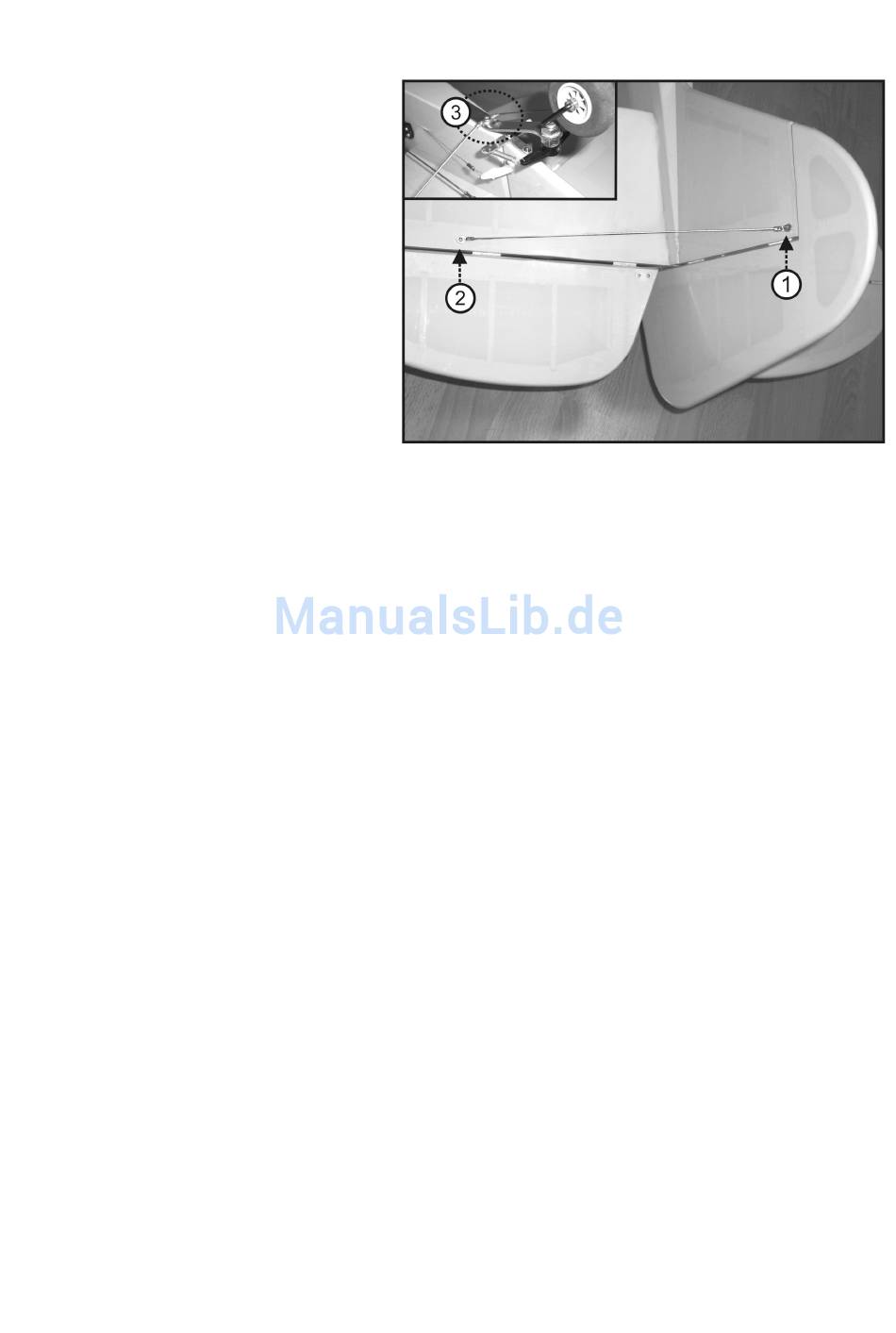

Raadpleeg voor deze werkstap beelden 5c, 6 en 7b.
