k) Montage van de richtingsroerservo

Monteer de servo voor het richtingsroer (1) en
maak met het materiaal uit de bouwset de ka-
belbesturing (3) van het richtingsroer.
Voor een nauwkeurige besturing moeten de
beide kabels worden gekruist. Vanaf de vlieg-
richting gezien bevindt de kabel die aan de
linker richtingsroerhoorn is ingehaakt, zich aan
de rechter roerhoorn van de servo.

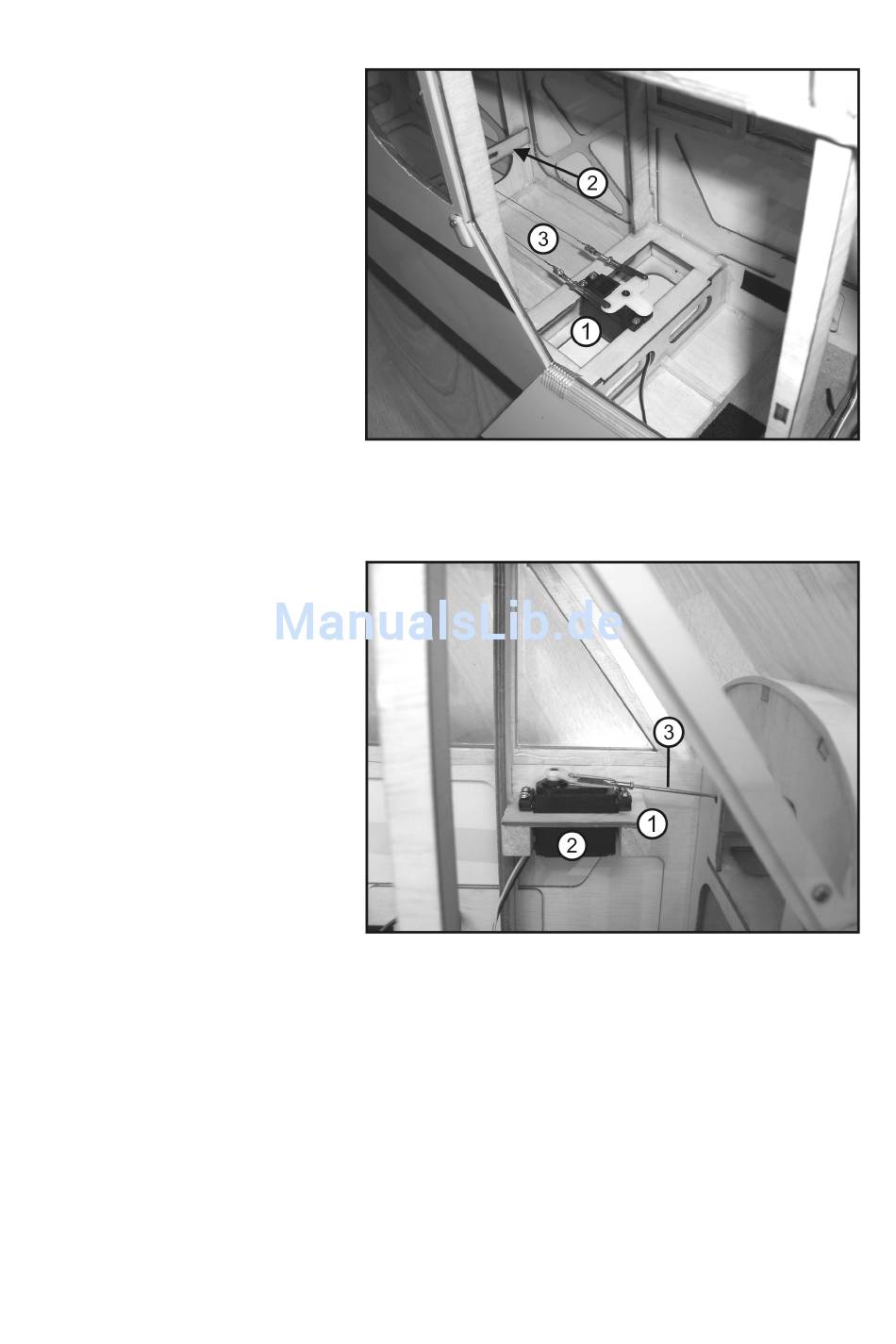

In afbeelding 8, pos. 2 ziet u als voorbeeld
een stukje geleiderhout dat in de romp wordt
gekleefd om als geleider van de richtingsroer-
stuurkabels en bevestigingsmogelijkheid van
de hoogteroerservokabels te dienen.
Het hiervoor benodigde materiaal is niet in de
bouwset inbegrepen.
Afbeelding 8

l) Montage van de gasservo

Maak uit de bouwsetonderdelen een servoplaat
(1) voor de gasservo (2).
Maak met de onderdelen uit de bouwset een
besturingsstang (3).
De ideale montageplaats voor de gasservo
hangt af van de inbouwplaats van de motor en
ook van het besturingspunt van de carburator.
De montageplaat van de servo in afbeelding 9
is daarom uitsluitend bedoeld als illustratie en
moet na eigen metingen worden gekozen.
Afbeelding 9
89
