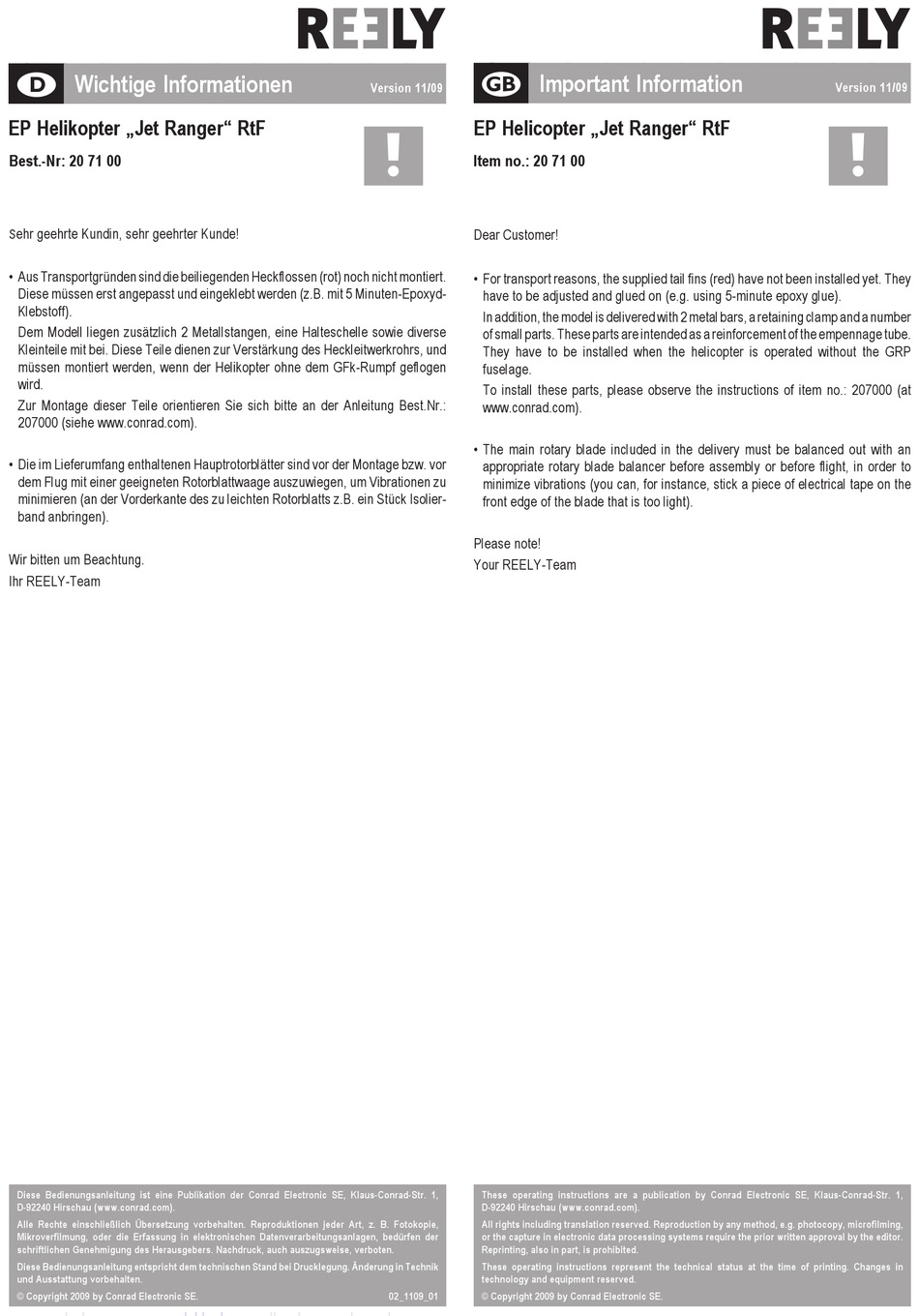

Wichtige Informationen

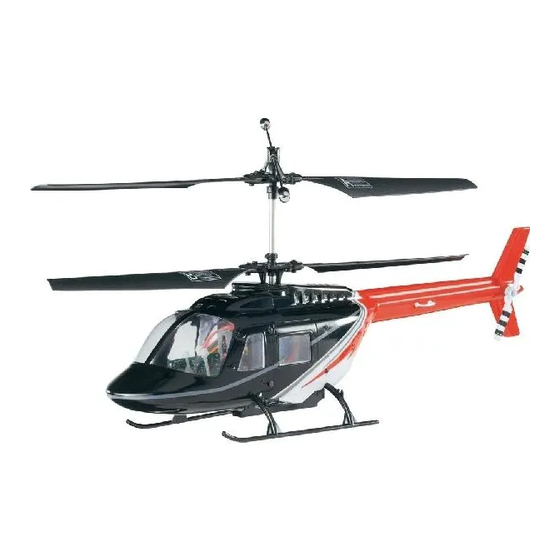

EP Helikopter „Jet Ranger" RtF
Best.-Nr: 20 71 00
ehr geehrte Kundin, sehr geehrter Kunde!
S
• Aus Transportgründen sind die beiliegenden Heckflossen (rot) noch nicht montiert.
Diese müssen erst angepasst und eingeklebt werden (z.B. mit 5 Minuten-Epoxyd-
Klebstoff).
Dem Modell liegen zusätzlich 2 Metallstangen, eine Halteschelle sowie diverse
Kleinteile mit bei. Diese Teile dienen zur Verstärkung des Heckleitwerkrohrs, und
müssen montiert werden, wenn der Helikopter ohne dem GFk-Rumpf geflogen
wird.
Zur Montage dieser Teile orientieren Sie sich bitte an der Anleitung Best.Nr.:
207000 (siehe www.conrad.com).
• Die im Lieferumfang enthaltenen Hauptrotorblätter sind vor der Montage bzw. vor
dem Flug mit einer geeigneten Rotorblattwaage auszuwiegen, um Vibrationen zu
minimieren (an der Vorderkante des zu leichten Rotorblatts z.B. ein Stück Isolier-
band anbringen).
Wir bitten um Beachtung.
Ihr REELY-Team
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
© Copyright 2009 by Conrad Electronic SE.

Important Information
Version 11/09
EP Helicopter „Jet Ranger" RtF
Item no.: 20 71 00
Dear Customer!
• For transport reasons, the supplied tail fins (red) have not been installed yet. They
have to be adjusted and glued on (e.g. using 5-minute epoxy glue).
In addition, the model is delivered with 2 metal bars, a retaining clamp and a number
of small parts. These parts are intended as a reinforcement of the empennage tube.
They have to be installed when the helicopter is operated without the GRP
fuselage.
To install these parts, please observe the instructions of item no.: 207000 (at
www.conrad.com).
• The main rotary blade included in the delivery must be balanced out with an
appropriate rotary blade balancer before assembly or before flight, in order to
minimize vibrations (you can, for instance, stick a piece of electrical tape on the
front edge of the blade that is too light).
Please note!
Your REELY-Team
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming,
or the capture in electronic data processing systems require the prior written approval by the editor.
Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in
technology and equipment reserved.
02_1109_01
© Copyright 2009 by Conrad Electronic SE.
Version 11/09
