h) Montage der Seiten- und Höhenruder sowie der Ruderanlenkungen
Verkleben Sie das Seitenruder und auch die Höhenruder mit den Ruderscharnieren.
Verwenden Sie hierzu Sekundenkleber oder 5-Minuten-Epoxydharz-Kleber.
Anschließend positionieren Sie die Ruder an den Dämpfungsflächen. Prüfen Sie die Leichtgängigkeit als auch, ob
ausreichend Ruderausschlag möglich ist. Wenn alles perfekt passt, können die Ruder mit den Scharnieren an die
Dämpfungsflächen eingeklebt werden.
Das Seitenruderseil (3) wird im Bereich der
Höhenruderservos (1) aus dem Rumpf heraus-
geführt.
Der Montageort des Seitenruderhorns muss
in gerader Linie vom Schlitz zum Seitenruder
ermittelt und dort das Ruderhorn beidseitig
montiert werden (wie bei den Querrudern auf-
gezeigt).
Stellen Sie links und rechts an den Ruderhör-
nern des Seitenruders (4) Steuerseile (3) her.
Hierzu können Sie das Material aus dem Bau-
satz verwenden.
Achten Sie bei der Herstellung der Anlenksei-
le durch geeignete Maßnahmen (Quetschen,
Verkleben etc.) darauf, dass auch unter Zug
Bild 6
die Seile nicht aus den Ruderhörnern heraus-
rutschen können.
Die Seile werden jeweils an dem äußeren Loch des jeweiligen Ruderhorns eingehängt. Die Anlenkung an das Seiten-
ruderservo wird in dem Kapitel 8. k) beschrieben.

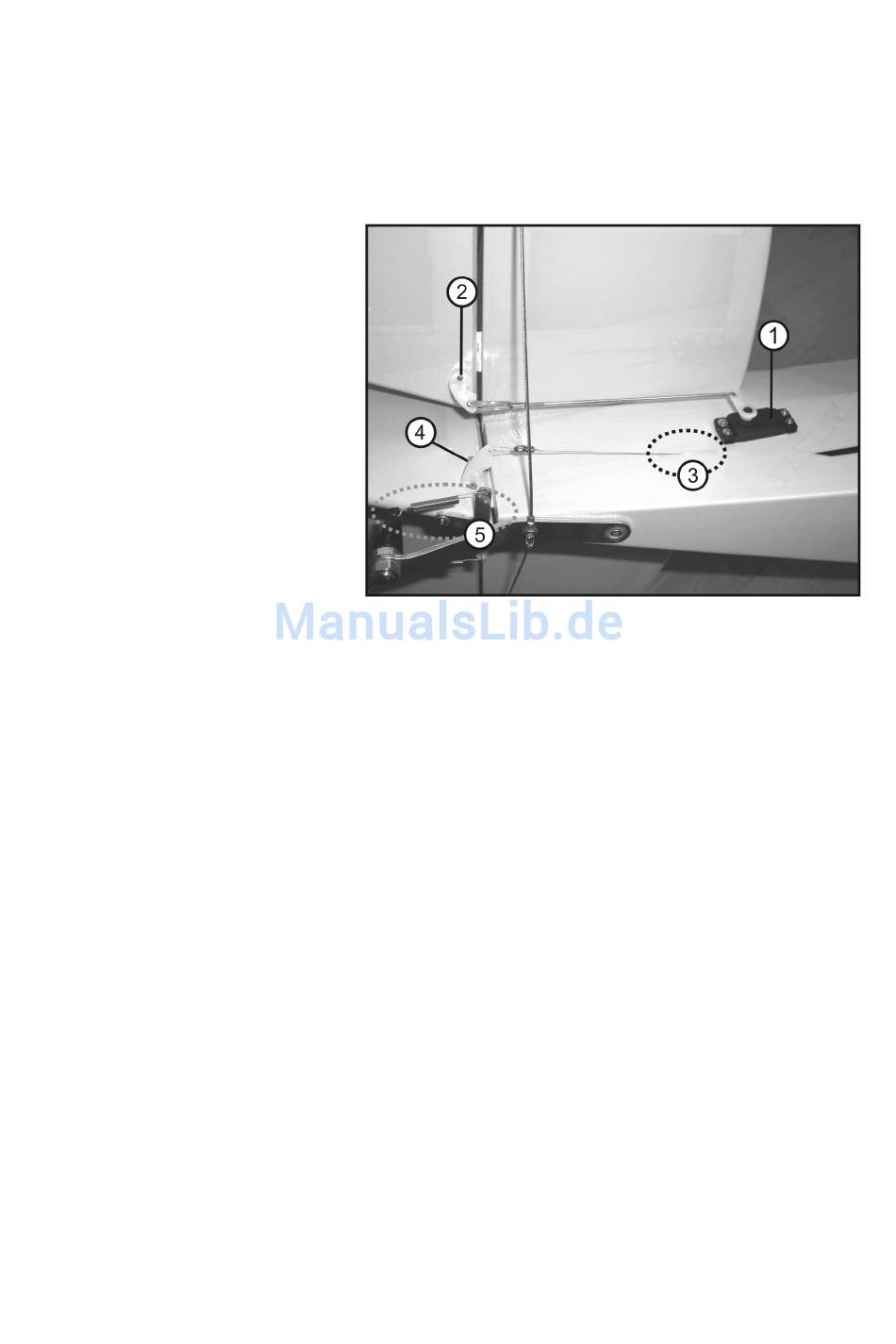

Montieren Sie die Höhenruderservos (1) wie in Bild 6 zu sehen. Stellen Sie hierzu vorher geeignete Verlängerungs-
kabel her. Hierbei ist aus Sicherheitsgründen das Verlöten der Servo- mit den Verlängerungskabeln empfehlenswert
(anstatt steckbarer Verlängerungskabel). Die Verlängerungskabel sollten dann im Rumpfinneren z.B. mit Kabelbin-
dern gesichert werden.
Montieren Sie in gerader Linie ausgehend vom Ruderhorn der Höhenruderservos die Ruderhörner an den Höhenru-
dern (2). Fertigen Sie mit dem Material aus dem Bausatz geeignete Höhenruderanlenkungen an und clipsen diese
ein.
In Bild 6, Pos. 5 sehen Sie die Anlenkung des Hecksporns. Ergänzende Informationen hierzu finden Sie im Kapitel
8. j).
