i) Montage du train d'atterrissage principal

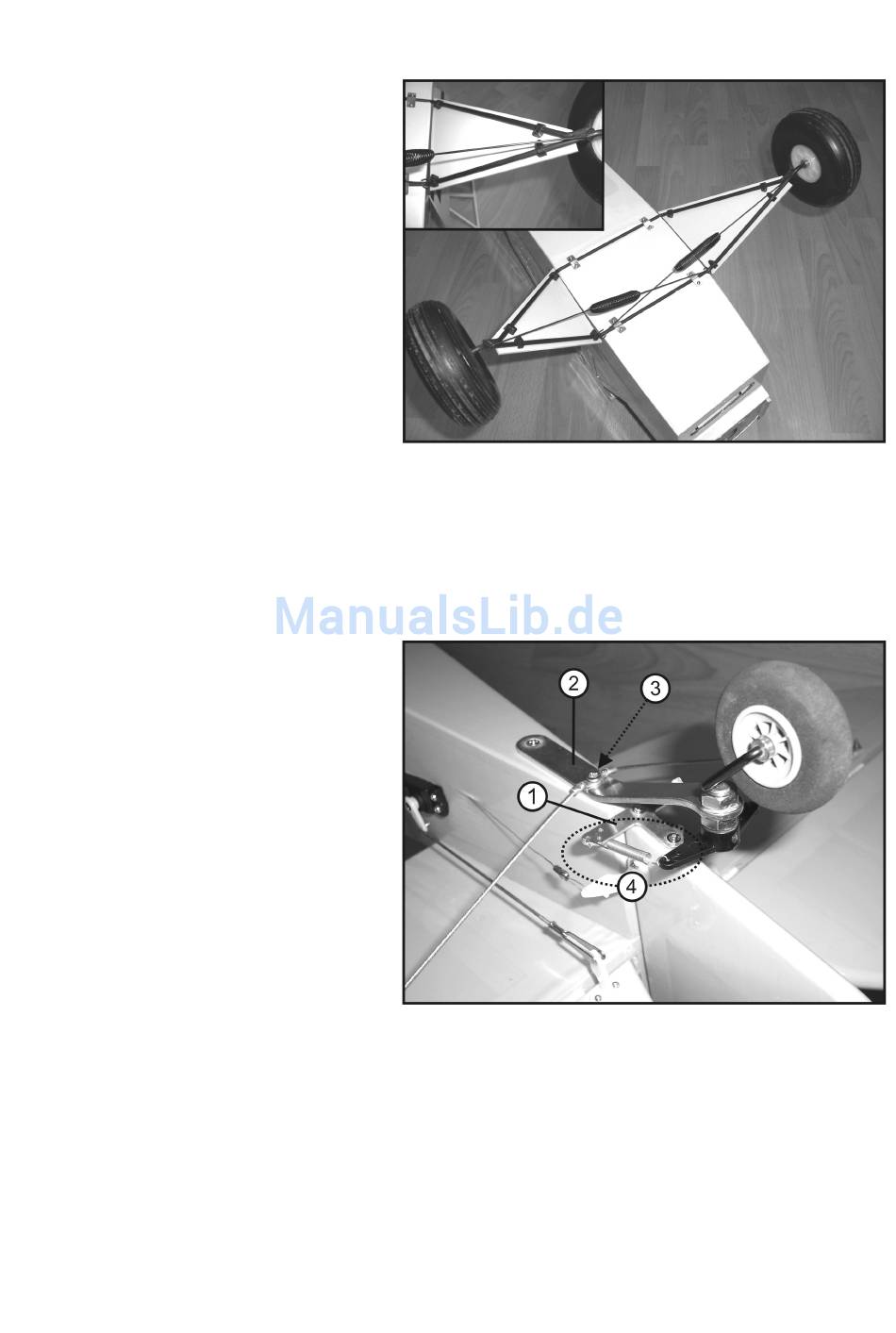

Comme indiqué sur la figure 7a, montez le train
d'atterrissage principal sur le fuselage à l'aide
de vis autotaraudeuses 2,5 x 12 mm et des col-
liers en métal.
Pour ce faire, retirer le film repassable des gui-
des en bois dur et prépercer de petits trous de
fixation.
Montez ensuite les amortisseurs (fils d'acier
pour ressort) à gauche et à droite en veillant à
ce que les fils d'acier pour ressort se croisent
au milieu. Fixez ensuite les capots des trains
d'atterrissage.
Pour ce faire, employez les pattes de fixation
et les vis autotaraudeuses 2 x 6 mm. Les trous
pour les vis de fixation sont déjà prépercés
Figure 7a
dans les capots.
Montez maintenant les roues avec les bagues
de réglage fournies avec le kit de montage.
j) Montage de la béquille de queue avec articulation
Montez le levier articulé en aluminium (1) avec
des vis autotaraudeuses 1,6 x 12 mm. Veillez à
un alignement symétrique.
Assemblez ensuite la béquille de queue de la
manière indiquée sur la figure 7b.
Relevez la béquille de queue, marquez puis
percez les trous et vissez à fond la béquille à
l'aide de vis autotaraudeuses 2,6 x 12 mm sur
le fuselage (2).
Après le premier montage, il est ici recomman-
dé de retirer les vis et d'appliquer une goutte
de colle instantanée dans les trous à vis afin
d'augmenter la rigidité. Les câbles de serrage
du bas doivent être fixés sur la vis arrière (3).
À partir des ressorts fournis avec le kit de mon-
Figure 7b
tage, confectionnez une jonction entre le guig-
nol de gouverne en aluminium et le guignol de
la roue de béquille (4).
