k) Montage du servo de la gouverne de direction

Montez le servo pour la gouverne de direction
(1) et confectionnez l'articulation du câble (3)
de la gouverne de direction à l'aide du matériel
fourni avec le kit de montage.
Pour une articulation exacte, les deux câbles
doivent être croisés. Vu dans la direction de
vol, le câble accroché au guignol de la gouver-
ne de direction de gauche se trouve alors sur le
guignol de gouverne de droite du servo.

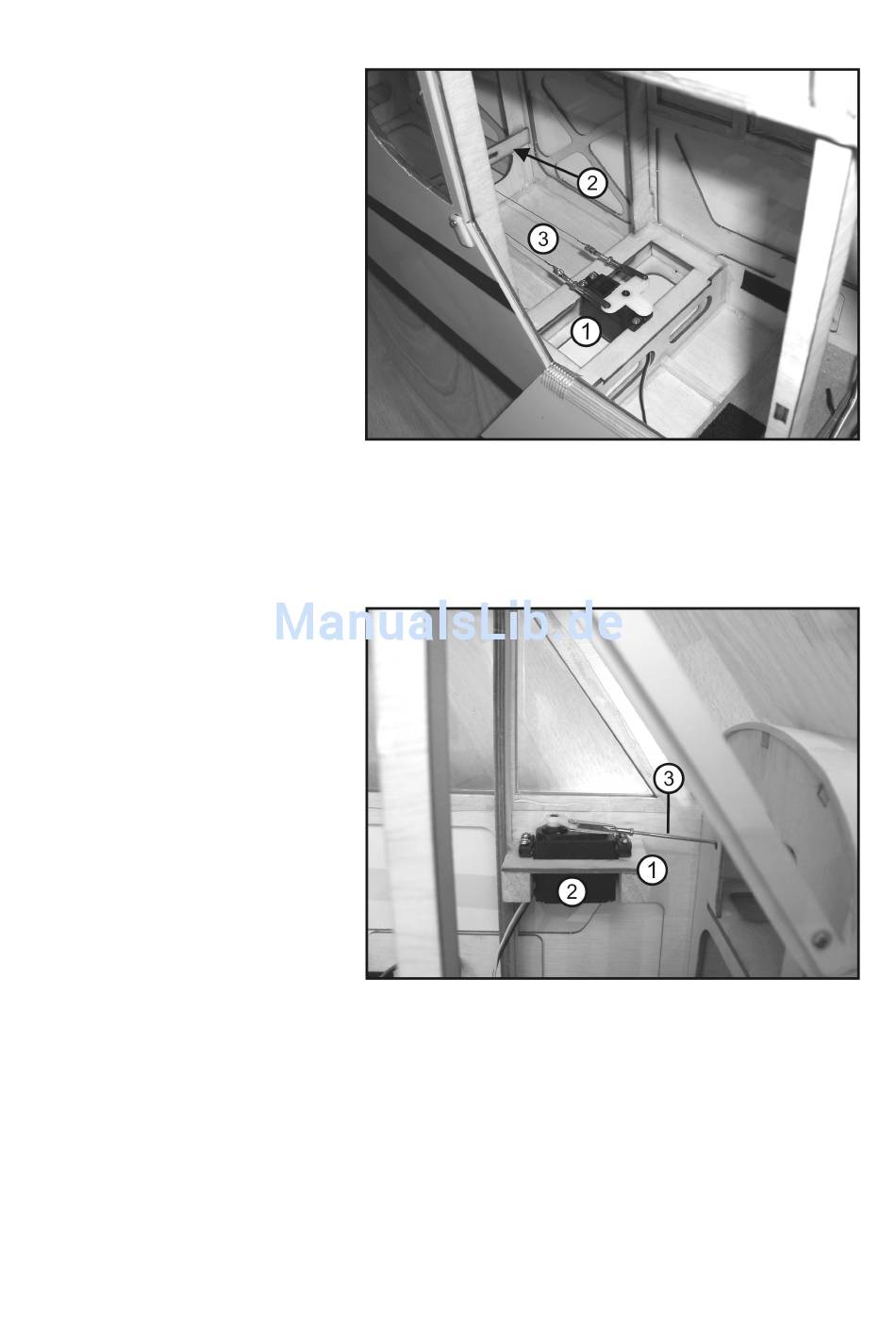

La figure 8, n° 2, contient un exemple avec un
bois de guidage collé à l'intérieur du fuselage
qui sert de guide pour les câbles de commande
de la gouverne de direction et de fixation pour
les câbles des servos de la gouverne de pro-
fondeur.
Figure 8
Le matériel requis à cet effet n'est pas fourni
avec le kit de montage.
l) Montage du servo d'accélération
Fabriquez une plaque de servo (1) pour le ser-
vo d'accélération (2) à partir des pièces du kit
de montage.
Confectionnez des tringles d'asservissement
(3) à partir des composants fournis avec le kit
de montage.
L'emplacement de montage idéal pour le servo
d'accélération dépend de la position de mon-
tage du moteur ainsi que du point de pivot du
carburateur.
L'emplacement de montage du servo sur la fi-
gure 9 n'est donc pas contractuel et doit être
défini individuellement.
Figure 9
