d) Montage de l'articulation de l'aileron

À l'aide des tringles fournies avec le kit
de montage, confectionnez des tringles
d'asservissement adaptées puis reliez-les aux
guignols de gouverne des servocommandes.
La longueur des tringles d'asservissement pour
les ailerons doit être mesurée en position neut-
re des volets en veillant à ce que le guignol de
gouverne du servo dépasse à la verticale du
cache pour logement de servo.

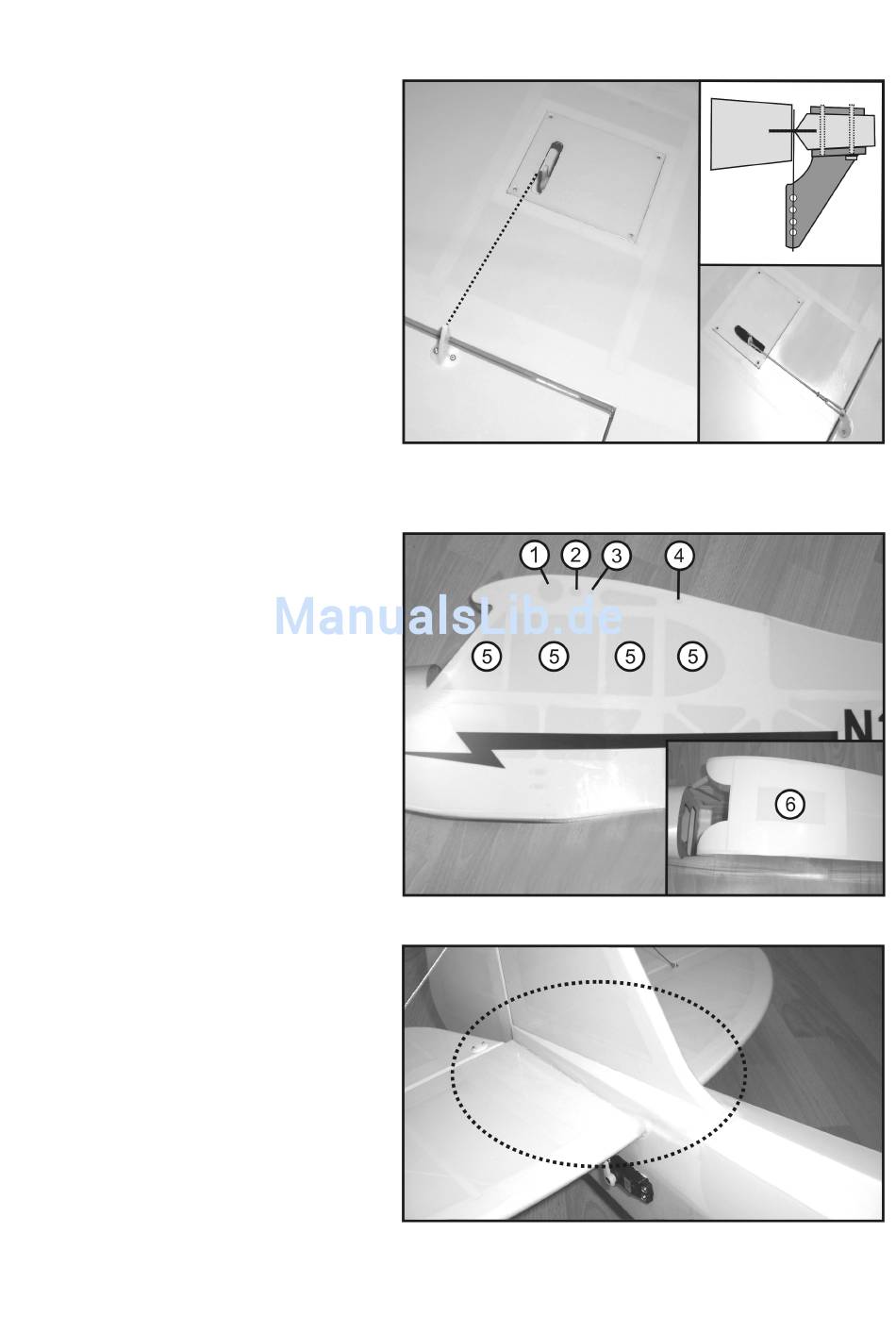

Figure 3
e) Préparation du fuselage
Le fuselage doit être découpé à différents em-
placements. Avant de découper le film du fu-
selage, nous vous recommandons de repasser
cette zone une seconde fois.
Sur le fuselage, palpez les évidements pour
la surface portante (figure 4a, n° 1 à 4 - voir
également figure 1), les fenêtres (figure 4a,
n° 5) et la face supérieure du fuselage (figure
4a, n° 6).
Les orifices pour le montage des empennages
doivent également être découpés au niveau
des gouvernes de profondeur et de direction
(figure 4b).
Ouvrez ces emplacements à l'aide d'un cutter.
Orientez-vous aux indications sur les figures
Figure 4a
4a et 4b.
Figure 4b
