Spartherm SENSO S Montage- Und Betriebsanleitung Seite 129

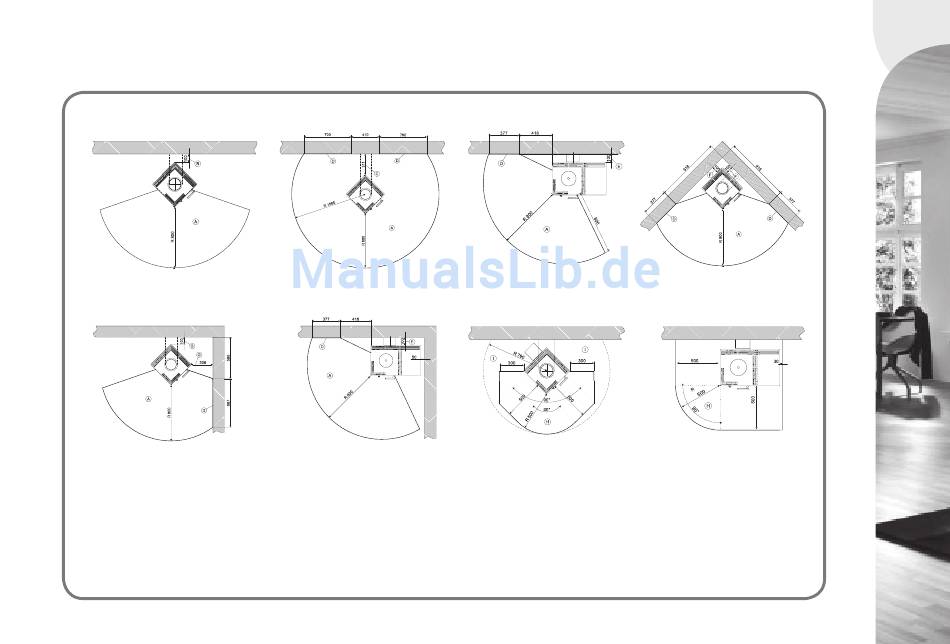

schéma 8a
schéma 8e
A = Zone de rayonnement du modèle fixe (800 mm)
B = Distance au mur d'au moins 50 mm en présence de
revêtements muraux non combustibles
Distance au mur d'au moins 100 mm en présence
de revêtements muraux combustibles
C = Distance au mur de 311 mm en présence de
revêtements muraux combustibles et incombustibles
schéma 8b
schéma 8f
D = Monter la protection anti rayonnement en matière
ininflammable
E = Distance au mur de 311 mm en présence derevête-
ments muraux combustibles et incombustibles
F = Distance au mur de 100 mm en présence derevête-
ments muraux combustibles et incombustibles
F 23
schéma 8c
schéma 8g
G = Distance au mur de 308 mm en présence derevête-
ments muraux combustibles et incombustibles
H = Plaque de protection du sol en matière ininflammable
pour les modèles fixes.
I = Plaque de protection du sol en matière ininflammable
pour les modèles pivotants
schéma 8d
schéma 8h
F
