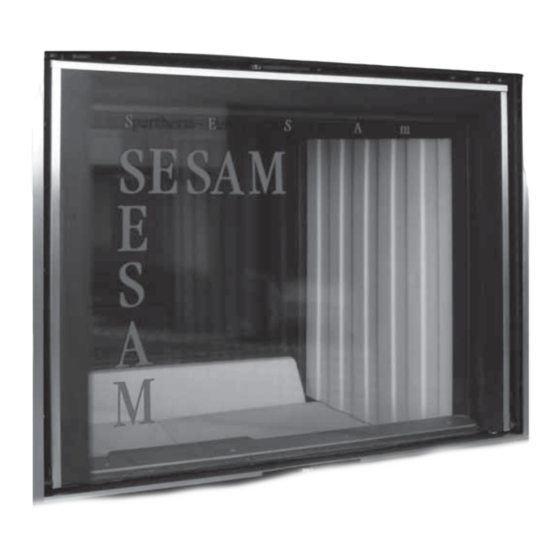

- Seite 1 Montage- und Betriebsanleitung Sesam...
- Seite 2 VORWORT / QUALITÄTSPHILOSOPHIE Sie haben sich für ein SPARTHERM Brennzellen - Zubehör entschieden - herz- lichen Dank für Ihr Vertrauen. In einer Welt des Überflusses und der Massenproduktion verbinden wir unseren Namen mit dem Credo unseres Inhabers Herrn Gerhard Manfred Rokossa: „Hohe technische Qualität kombiniert mit zeitgerechtem Design und Dienst...
-
Seite 3: Inhaltsverzeichnis
INHALT 1. Allgemeine Hinweise 4. Wartung 1.1 Technische Daten 1.2 Lieferumfang 5. Ratgeber 1.3 Montagebeispiel 5.1 Statusmeldungen – „SESAM“ 1.4 Funktionsbeschreibung 6. Allgemeine Garantiebedingungen 2. Montageanleitung 6.1 Anwendungsbereich 2.1 Elektrischer Anschluss 6.2 Generelle Information 2.2 Steuerungskasten 6.3 Garantiezeit 2.3 Anschluss Antriebsmotor 6.4 Wirksamkeitserfordernis für die Garantie... -
Seite 4: Allgemeine Hinweise
• Die Funktion des elektrischen Antriebs ist auch bei Stromausfall voll • Antriebeinheit mit Motor gegeben (mind. 100 Zyklen Auf–Zu) Hinweis: Wurde der SESAM Antrieb mit einem zusätzlichen Anschluss für einen externen Taster bestellt, ist die Anschlussleitung aus dem Steuerkasten herausgeführt und mit einem Aufkleber „Externer Taster“ gekennzeichnet. -
Seite 5: Montagebeispiel
1.3 MONTAGEBEISPIEL Der Handsender kann in verschiedenen Ausführungen vorliegen Unterhalb der Gewichtsschachtabdeckung befindet sich die gesamte Funktion Auf/Zu: Antriebsmechanik, inklusive des Motors. Durch einen Druck auf Taste 1 der Fernbedienung (Pfeil) wird die Feuer- raumtür geöffnet und fährt bis zum Anschlag hoch. Durch einen erneuten Druck auf die Fernbedienung wird die Tür geschlossen. -
Seite 6: Montageanleitung
Zuleitung zwischen Zugentlastung und Motor darf nicht verändert Diese Montageanleitung betrifft nur die elektronische Türantriebs mechanik werden. „SESAM“. Bei der Montage der Brennzelle ist unbedingt den Hinweisen in • Die Steuerkasten darf nicht längere Zeit vom Netz genommen werden, der Montageanleitung zu den Brennzellen folge zu leisten da sich sonst der Akku entlädt. -
Seite 7: Elektrischer Anschluss
Luftstrom gewährleistet ist. Anschluss erfolgt nach dem Anschlussschema in „3.9 Anschlussschema „SESAM“ Steuerung“ im Steuerkasten auf der Leiterplatte an BT + GND. Die maximale Umgebungstemperatur darf am Steuerungskasten 40 °C nicht Der Anschluss an den Drucktaster erfolgt potentialfrei, d.h. es darf keine übersteigen! -
Seite 8: Verkleidungsgestaltung
Taste 1 (Pfeil). Die anderen Taster sind ohne Funktion. 2.6 ERSTINBETRIEBNAHME Die elektrische Antriebmechanik „SESAM“ ist auf die jeweilige verwendete Brennzelle ab Werk voreingestellt. Vor der Erstinbetriebnahme des „SESAM“, muss das Anschlusskabel des Akkus auf die Elektronik gesteckt werden! Hierzu muss der Steuerungskasten geöffnet werden. -
Seite 9: Programmierung Des Handsenders Bis 05
3.1 PROGRAMMIERUNG DES HANDSENDERS 3.2 PROGRAMMIERUNG DES HANDSENDERS BIS 05/16 AB 05/16 Der Handsender ist ab Werk auf die Steuerung programmiert. Ist eine neue Der Handsender ist ab Werk auf die Steuerung programmiert. Ist eine neue Programmierung notwendig muss diese direkt über die Steuerung erfolgen. Programmierung notwendig, muss diese direkt über die Steuerung erfolgen. -
Seite 10: Informationen Zur Funkfernsteuerung
Schritt 1: Schieben Sie die Abdeckung auf der Rückseite der Fernbedienung herunter (Abb.2+3) Funkreichweite: Die „SESAM“ Steuerung ist serienmäßig mit einer hoch- Schritt 2: Nachdem die Abdeckung gelöst ist, drücken Sie die beiden Klem- wertigen Funk anlage ausgestattet, die einen sicheren Funkbetrieb garan- men mit den Zeigefingern leicht nach oben. -
Seite 11: Batteriewechsel Bei Handsendern Ab 05
Vom Werk aus ist der Türantrieb auf die jeweilige Brennzelle / Feuerraum- tür voreingestellt. Das Durchfuhren der Kraft-Weg Lernung ist nur dann notwendig, wenn die Steuerung getauscht, die Antriebskette nachgespannt oder sonstige Wartungsarbeiten an der Türantriebsmechanik vorgenommen wurden. Diese Anleitung zur Kraftlernung, Wegmessung gilt für „SESAM“ Antriebe. D 11... - Seite 12 Hinweis: Berühren Sie nur die Oberseite der Leiterplatte an den Tastern. Schnellübersicht Fassen Sie nicht unter die Leiterplatte. In diesem Bereich liegt Netzspannung! 2.) Programmiermodus LERN/LEARN-Taste ca. 3 aktivieren Sek. gedrückt halten bis die Kraftlernung und Wegstreckenmessung: Die Wegstrecken- und Kraft- Antriebsbeleuchtung blinkt - Tastendruck lösen messung erfolgt in einem Vorgang.
-
Seite 13: Anschlussschema „Sesam" Steuerung
3.9 ANSCHLUSSSCHEMA „SESAM“ STEUERUNG Status LED Taster Akku 12V / 12Ah 12 V Motor mit Externer Impulsgeber Taster N e t z e i n g a n g 230V ac D 13... -
Seite 14: Kundeneinweisung
Wartung des Kamineinsatzes und dessen Zubehörteilen 4. WARTUNG durch einen Fachmann unerlässlich! Der Türantrieb „SESAM“ wurde mehrere tausend male im Dauerlaufzyklus Es dürfen nur original Ersatzteile, die vom Hersteller zugelassen worden sind, Auf-Zu gefahren ohne dass Störungen aufgetreten sind. Sollte trotzdem ein verwendet werden! Bitte wenden Sie sich bei Bedarf an Ihren Fachhändler! - Seite 15 Bereich klemmt oder schwergän- beheben sind: gig ist, ist es eine mechanische Ursache Hinweis: Vor mechanischen Arbeiten an dem „SESAM“ Antrieb, ist die 5pol. Feuerraumtür fährt nicht auf, • Prüfen ob die Feuerraumtür sich von Hand leicht hochschieben lässt, obwohl die Steuerung reagiert und wenn sie klemmt oder schwergängig ist, ist es eine mechanische...
-
Seite 16: Statusmeldungen - „Sesam
5.1 STATUSMELDUNGEN – „SESAM“ 7. Feuerraumtür fährt nicht weit genug auf Mögliche Ursache Abhilfe Hierzu muss der Steuerungskasten geöffnet werden. Die LEDs befinden sich Steuerungsparameter stimmen • Steuerung neu Anlernen (siehe „3.8 Kraft-Weg Lernung“) auf der Leiterplatte der Steuerung. nicht mehr z.B. nach einem Austausch der Feuerraumtür... -
Seite 17: Allgemeine Garantiebedingungen
Fehler der Antriebsmechanik vor, die Steuerung verriegelt. Diese Allgemeinen Garantiebedingungen gelten im Verhältnis des 5x blinken Herstellers, der Firma Spartherm Feuerungstechnik GmbH, zum Händler/ • Datenverlust im Mikroprozessor – versuchen Sie die Kraft- und Zwischenhändler. Sie sind nicht deckungsgleich mit den Vertrags- und Streckenlernung erneut vorzunehmen. -
Seite 18: Wirksamkeitserfordernis Für Die Garantie
Die Firma Spartherm Feuerungstechnik GmbH gewährt 24 Monate Garantie Installations vorschriften und damit verbundener Überhitzung der für die Hochschiebetechnik, Bedienelemente wie Griffe, Stellhebel, Stoß- Umlenkrollen und Lager. dämpfer, elektronische und elektrische Bauteile, wie Lüfter, Drehzahl regler, • die Dichtungen: Nachlassen der Dichtheit durch thermische Belastung Originalersatzteile, sämtliche Zukaufartikel und sicherheitstechnische... -
Seite 19: Verlängerung Der Garantiezeit
Ersatzteile verwendet werden. 6.9 HAFTUNG Schäden und Schadensersatzansprüche, die nicht die Ursache in einem mangelhaft gelieferten Gerät der Firma Spartherm Feuerungstechnik GmbH haben, werden ausgeschlossen und sind nicht Bestandteil dieses Garantieversprechens. Davon ausgenommen sind gesetzliche Gewährleistungsansprüche, wenn diese im Einzelfall bestehen sollten. -
Seite 20: Inbetriebnahmeprotokoll
8. INBETRIEBNAHMEPROTOKOLL Datum: Geräte-Nr.: (s. Typenschild) Installationsfirma: Elektrische Installation: Anschluss Schutzleiter Kaminbetreiber in die Bedienung des „SESAM“ ein- Unterschriften: gewiesen und die Montage- und Bedienungsanleitung ausgehändigt: Monteur Betreiber Jährlich durchgeführte Wartungsarbeiten: Art der Arbeiten Name: Datum: Unterschrift: ACHTUNG: Sorgfältig aufbewahren! Bitte bewahren Sie die Anleitung mit einem gültigen und deutlich datierten Kaufbeleg auf und halten die... - Seite 21 NOTIZEN D 21 D 21...
- Seite 22 NOTIZEN D 22 D 22...
- Seite 23 D 23 D 23...
-
Seite 24: Die Weltmarke Für Ihr Wohnzimmer
NL Uw vakhandelaar | PL Państwa sprzedawca | Spartherm Feuerungstechnik GmbH · Maschweg 38 · D-49324 Melle Tel. +49 (0) 5422 94 41-0 · Fax +49 (0) 5422 9441-14 · www.spartherm.com Service-Hotline 0180 594 41 94 14 Cent/Minute inkl. MwSt. aus den deutschen Festnetzen,...
