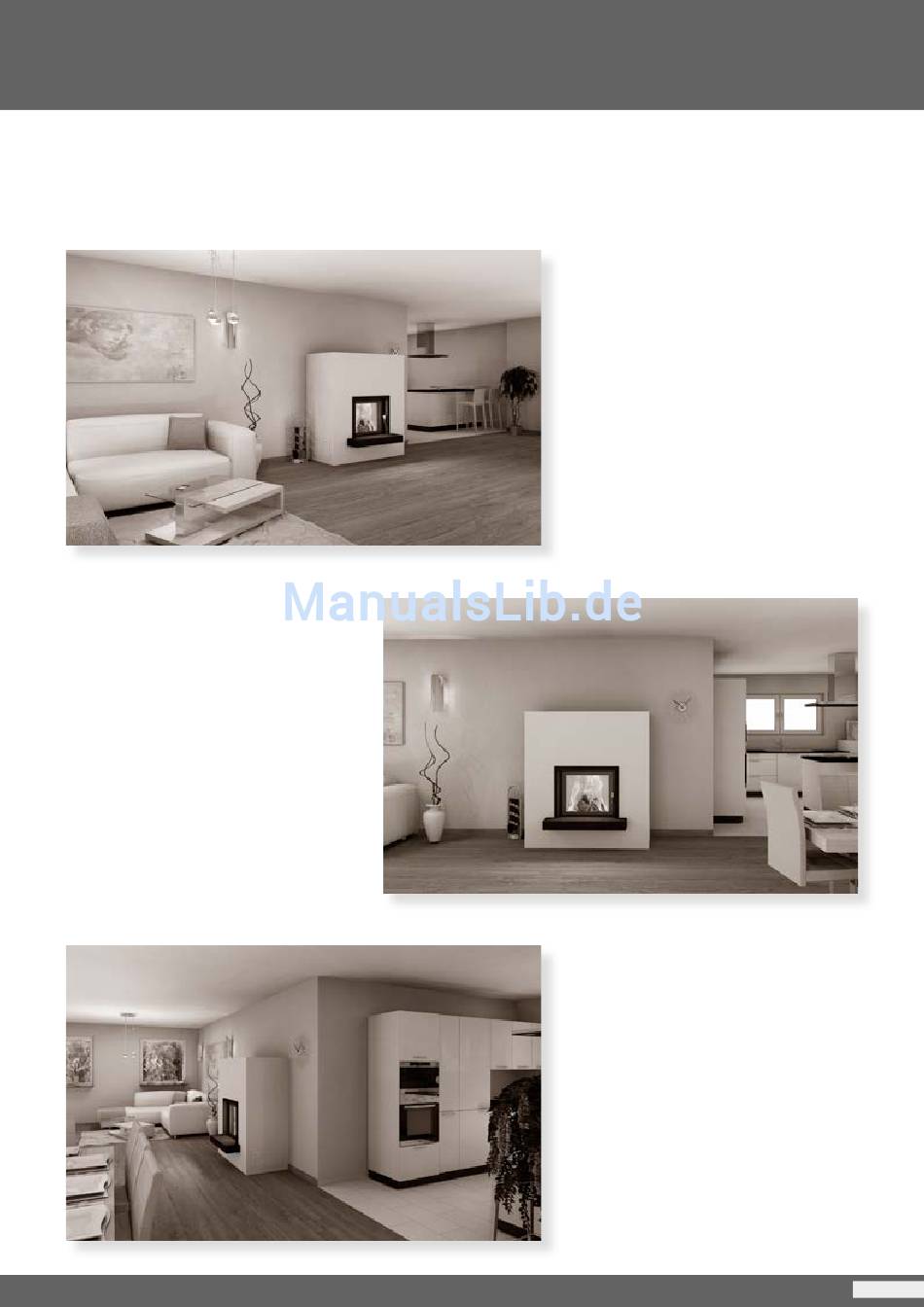

- Seite 1 HeizKaminbausatz modell „sn18“ bedienungs- und montageanleitung Bedienungs- und Montageanleitung Modell „Berlin“...
- Seite 2 Materialien zugeschnitten werden; danach kann mit der eigentlichen Montage der Ofenanlage begonnen werden. Die Bedienungs- und Montageanleitung des Heizkaminbausatzes Modell „SN18“ hat die Aufgabe, Ihnen alle Kenntnisse zu ver- Diese Aufbauanleitung soll Ihnen eine Hilfestellung sein, das Prinzip der Ofenanlage und die richtige Handhabung und Ver- mitteln, die zu einem fachgerechten Aufbau und zu einer ordnungsgemäßen Bedienung des Ofens erforderlich sind.
-
Seite 3: Lieferumfang
Rohrführung nicht zugeschnitten werden. Bitte prüfen Sie, ob alle für den Ofenaufbau benötigten Teile im Lieferumfang enthalten sind. Das Modell „SN18“ besteht aus nachfolgend abgebildeten Baugruppen: Bei den Rauchrohren können je nach Rauchgasführung Bestandteile übrig bleiben. Wir bitten Sie daher um Verständnis, dass übrig gebliebene Bestandteile weder zurückgenommen noch rückvergütet werden können. - Seite 4 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung BAUgrUPPE 1 – UNtErBAU stahlBlech Die erste Baugruppe ist der Ofenunterbau. Hier kommen Kaziumilikat-Ofenbauplatten und eine verzinkte Stahlplatte zum Einsatz. KALZIUMSILIKAt-OFENPLAttE – 5 cM Bedienungs- und Montageanleitung Modell „Berlin“...
- Seite 5 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung BAUgrUPPE 2 – 1. DäMMScHIcHt – 4 cm KALZIUMSILIKAt-OFENPLAttE – 4 cM Die zweite Baugruppe ist die rückseitige Dämmung. Diese Dämmung besteht aus zwei Schichten, wobei die erste Dämmschicht 4 cm stark ist.
- Seite 6 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung BAUgrUPPE 2 – 2. DäMMScHIcHt – 3 cm KALZIUMSILIKAt-OFENPLAttE – 3 cM Die zweite Baugruppe ist die rückseitige Dämmung. Diese Dämmung besteht aus zwei Schichten, wobei die zweite Dämmschicht 3 cm stark ist.
- Seite 7 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung BAUgrUPPE 3 – HEIZEINSAtZ MIt VErrOHrUNg UND ZUBEHör BAUgrUPPE 3 – HEIZEINSAtZ MIt VErrOHrUNg UND ZUBEHör Die dritte Baugruppe ist der Heizeinsatz inklusive der zugehörigen Verrohrung. Ein Ablängen der Rohre kann erforderlich sein.
- Seite 8 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung BAUgrUPPE 4 – OFENSOcKEL POrENBEtON – 7,5 cm Die vierte Baugruppe ist der Ofensockel. Hier kommen Porenbetonsteine zum Einsatz. Bedienungs- und Montageanleitung Modell „Berlin“ Bedienungs- und Montageanleitung Modell „Berlin“...
- Seite 9 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung BAUgrUPPE 5 – NAtUrStEINBAUtEILE BAUgrUPPE 5 – NAtUrStEINBAUtEILE Bei der fünften Baugruppe handelt es sich um die Natursteinbauteile. Diese Bauteile müssen nicht zugeschnitten werden. Bedienungs- und Montageanleitung Modell „Berlin“...
- Seite 10 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung BAUgrUPPE 6 – HEIZKAMINVErKLEIDUNg KALZIUMSILIKAt-OFENPLAttEN – 5 cm Die sechste Baugruppe ist die Heizkaminverkleidung. Hier kommen Kaziumsilikat-Ofenbauplatten zum Einsatz. Bedienungs- und Montageanleitung Modell „Berlin“ Bedienungs- und Montageanleitung Modell „Berlin“...
- Seite 11 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung BAUgrUPPE 7 – LüFtUNgSgIttEr Bitte prüfen Sie alle Teile auf Maße, Beschädigung und Vollzähligkeit. Legen Sie die Bauteile entsprechend Ihrer Reihenfolge so aus, dass diese während der Bauphase leicht verwendet und verarbeitet werden können.
- Seite 12 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung die arbeitsscHritte im überblicK anzeIchnen unterBau DäMMUNg heIzeInsatz ofensockel NAtUrStEIN-FEUErtIScH ofenVerkleIDung NAtUrStEIN-EINFASSUNg Verputzen LüFtUNgSgIttEr Bedienungs- und Montageanleitung Modell „Berlin“ Bedienungs- und Montageanleitung Modell „Berlin“...
-
Seite 13: Benötigtes Werkzeug
Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung 6. aufBauanleItung 6.1 anzeIchnen Die im Folgenden beschriebene Aufbaureihenfolge ist unbedingt zu beachten. Die einzelnen Bauteile sind vor dem Einbau genau Zunächst ist der Aufstellort gründlich zu reinigen. Mit dem Blech als Schablone ist die innere Linie des Grundrisses vom Ofen zu begutachten und die Einbaulage sicherzustellen. - Seite 14 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung 6.2 erstellen Des unterBaus 6.2 erstellen Des unterBaus Um Unebenheiten auszugleichen, ist mit der Zahnkelle in dem angezeichneten inneren Rechteck eine großzügige Schicht Sockel- kleber aufzuziehen. Die Dämmplatte der Baugruppe 2 ist auf den Sockelkleber zu legen und mit der Wasserwaage auszurichten.
- Seite 15 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung 6.3 ANBrINgEN DEr rücKSEItIgEN WärMEDäMMUNg – 1. ScHIcHt – 4 cm Die Bauteile der Baugruppe 2 sind an die Wand zu kleben. Dafür an den Rückseiten der Platten kleine Punkte mit dem Kalzium- silicat-Kleber anbringen und die Platten anschließend an die Klebefläche reiben.
- Seite 16 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung 6.3 ANBrINgEN DEr rücKSEItIgEN WärMEDäMMUNg – 2. ScHIcHt – 3 cm Die Bauteile der Baugruppe 2 sind an die Wand zu kleben. Dafür an den Rückseiten der Platten kleine Punkte mit dem Kalzium- silicat-Kleber anbringen und die Platten anschließend an die Klebefläche reiben.
- Seite 17 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung 6.4 aufstellen Des heIzeInsatzes Der Heizeinsatz ist erst auf den Unterbau zu stellen und dort zu positionieren, wenn der Kleber fest ist. Die Stellfüße des Heizein- satzes müssen justiert werden, bis er sich in Waage befindet. Die Unterkante des Türrahmens muss dabei auf der vorgegebenen Höhe beginnen.
- Seite 18 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung 6.5 erstellen Des ofensockels 6.5 ErStELLEN DES OFENSOcKELS – 1. ScHIcHt Die Porenbetonsteine des Ofensockels werden mit Sockelkleber versetzt. Es ist darauf zu achten, die Fugen nicht zu stark aus- zuführen.
-
Seite 19: Versetzen Des Natursteinfeuertisches
Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung 6.6 Versetzen Des natursteInfeuertIsches Der Natursteinsims wird in Waage auf eine dicke Schicht Natursteinkleber gesetzt. Anschließend wird der Sims auf der Kleber- schicht vor- und zurückgeschoben, bis die richtige Höhe erreicht ist. -
Seite 20: Errichten Der Ofenhülle
Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung 6.7 ErrIcHtEN DEr OFENHüLLE Die restliche Ofenverkleidung ist aus den Bauteilen der Baugruppe 6 zu errichten. Dabei werden die Fugen mit einer Schicht Kal- ziumsilicat-Kleber versetzt und die Ecken für noch mehr Stabilität verschraubt. Die Platten sollten von innen imprägniert werden, um abriebfester zu werden. -
Seite 21: Versetzen Der Naturstein-Türeinfassung
Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung 6.8 VErSEtZEN DEr NAtUrStEIN-türEINFASSUNg Die restlichen Bauteile der Baugruppe 8 sind auf der Innenseite mit Natursein-Kleber zu bestreichen und an die richtigen Posi- tionen zu setzen. Die Flächen der Ofenverkleidung sind mit einem feuchten Schwamm zu nässen. Durch Anreiben der Bauteile wird die Haftung erhöht. -
Seite 22: Verputzen Der Ofenverkleidung
Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung 6.9 Verputzen Der ofenVerkleIDung Die Oberfläche ist gründlich von Staub und Schmutz zu reinigen. Alle Flächen und Bauteile, die nicht mit dem Putz oder der Grundierung in Kontakt kommen sollen, werden mit Klebeband und Folie abgeklebt. -
Seite 23: Anbringen Der Luftgitter
Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung 6.10 ANBrINgEN DEr LUFtgIttEr Sowohl die Baustelle als auch der Kamin sind von Staub und Schmutz zu reinigen. Um die Ofenanlage komplett fertigzustellen, werden die Luftgitter eingesetzt. Die Lüftungsgitter sind erst einzusetzen, wenn der Putz vollständig getrocknet ist! BenötIgtes werkzeug... - Seite 24 Heizkaminbausatz modell „sn18“ Heizkaminbausatz modell „sn18“ bedienungs- und montageanleitung bedienungs- und montageanleitung WEITERE MODELLE Arte 3rL-60h VAriA As-4s-2 VAriA As-4s-2 Arte U 50 Arte U 50 Arte 3rL-80h Arte U-70h Mini 2L-2r-4S Mini r1V-4S / 57 Arte 3rL-80h VAriA 2r-55-4S...
- Seite 25 HeizKaminbausatz modell „sn18“ Anschließend die Baustelle reinigen und der Ofen ist fertig. Vor dem ersten Einheizen müssen sämtliche Materialien abgehärtet und trocken sein! Bedienungs- und Montageanleitung Modell „Berlin“...
