KAPITEL 3 Einstellungen und Messung

8. Uhranzeige

Zeigt das aktuelle Datum und die aktuelle Uhrzeit an.
Nähere Einzelheiten zum Einstellen von Datum und Uhrzeit siehe Seite 3-43.

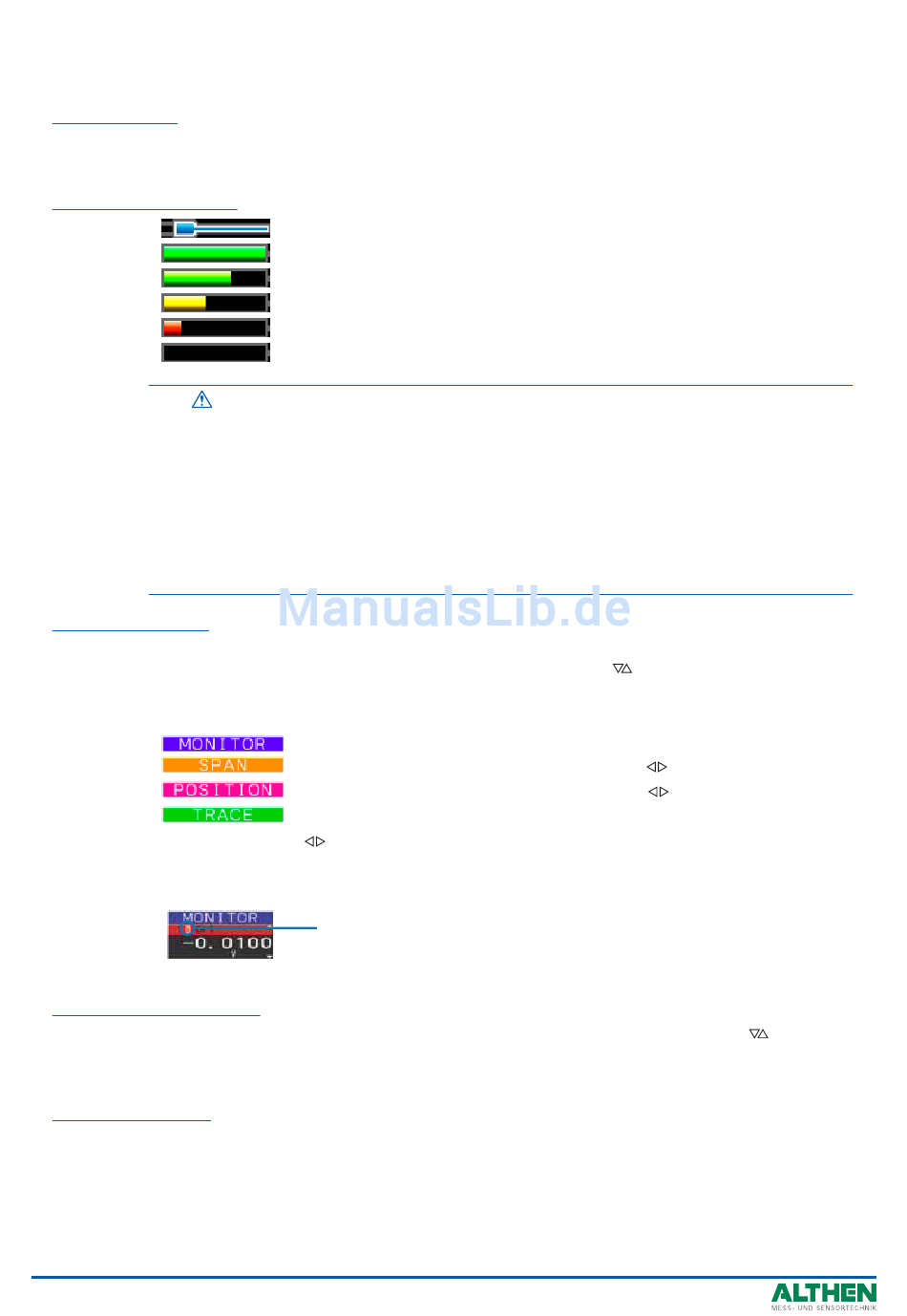

9. Anzeige Netz/Akku

10. Digitalanzeige

Zeigt die Eingangswerte der einzelnen Kanäle an. Zum Umschalten des Displays drücken Sie die Taste
SPAN/TRACE/POSITION (Spanne/Spur/Position). Verwenden Sie die
aktivieren möchten (vergrößerte Anzeige).
Der Signalverlauf des aktiven Kanals wird in der Anzeige oben dargestellt.
Lesen Sie mehr dazu auf Seite 3-8.
Bei einem Kanal mit Berechnungsmarkierung (siehe unten) ist die Berechnung zwischen Kanälen auf EIN
geschaltet.

11. Schnelleinstellungen

Zeigt Parameter an, die auf einfache Weise eingestellt werden können. Verwenden Sie die
Aktivieren der Schnelleinstellung und die Links/Rechts-Tasten zum Ändern der Werte.
* Der Parameter "SAMPLE" kann während einer Datenaufzeichnung nicht geändert werden.
12. Anzeige Alarm
Zeigt den Status des Alarmausgangs an.
Die Anzahl aufgetretener Alarme wird in Rot angezeigt. Für den Kanal, der den Alarm ausgelöst hat, wird
der Eingangswert im Digitalanzeigebereich in Rot dargestellt.
3−4
: Versorgung über Netz oder DC-Netzteil.
: Versorgung über Akku. Die Rest-Akkukapazität liegt zwischen 100 % und 91 %.
: Versorgung über Akku. Die Rest-Akkukapazität liegt zwischen 90 % und 61%.
: Versorgung über Akku. Die Rest-Akkukapazität liegt zwischen 60 % und 31%.
: Versorgung über Akku. Die Rest-Akkukapazität liegt zwischen 30 % und 11%.
: Versorgung über Akku. Die Rest-Akkukapazität liegt bei 10 % oder darunter.
VORSICHT
• Wenn die Rest-Akkukapazität während der Datenerfassung auf 10 % oder darunter fällt, wird die
Erfassung automatisch unterbrochen.
• Wenn die Rest-Akkukapazität 0 % ist, wird das Gerät automatisch abgeschaltet.
• Wurde das Gerät wegen mangelnder Akkukapazität ausgeschaltet, wird es allein durch das
Anschließen der Netzversorgung nicht wieder eingeschaltet.
Stellen Sie den Ein/Aus-Schalter auf Aus und danach wieder auf Ein.
• Betrachten Sie die Anzeige der Rest-Akkukapazität nur als Richtschnur, sie ist nicht vollkommen genau.
Die Anzeige ist keine Garantie für eine bestimmte Betriebsdauer mit Akkuversorgung.
: Zeigt den Eingangswert an.
: Die Spanne des aktiven Kanals kann mit den Tasten
: Die Position des aktiven Kanals kann mit den Tasten
: Das Umschalten zwischen EIN und AUS für den aktiven Kanal erfolgt mit den Tasten
erfolgen.
Berechnungsmarkierung
zur Auswahl des Kanals, den Sie
geändert werden.
geändert werden.
zum
