Montage und Installation des Gateways DFE24B/UOH11B

4.3 Montage und Installation des Gateways DFE24B/UOH11B

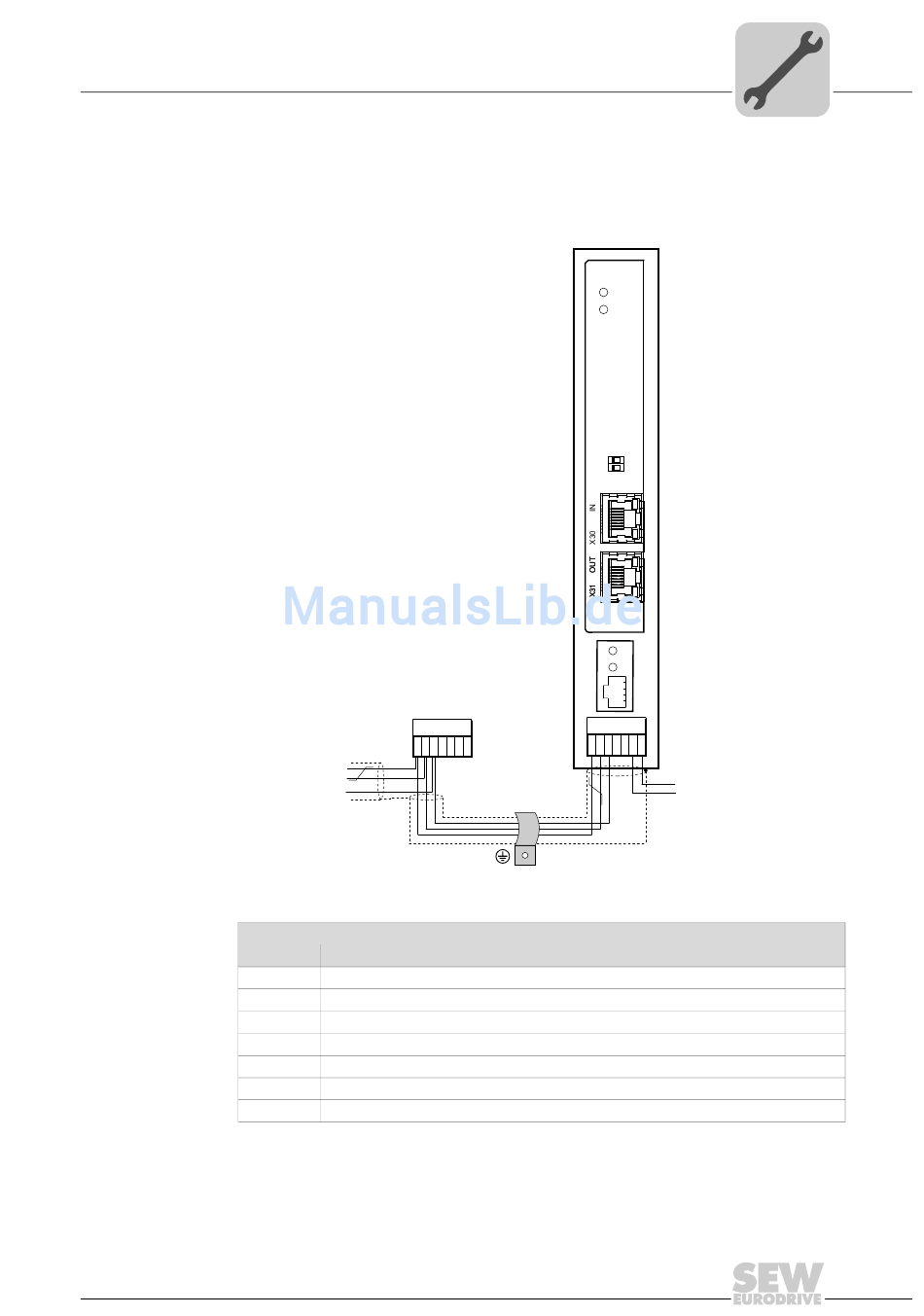

Das folgende Bild zeigt den Anschluss der Option DFE24B über das Gateway-Gehäuse
UOH11B:X26.
SC11 SBus +, CAN high
SC12 SBus -, CAN low
Das Gateway-Gehäuse wird über X26 mit DC 24 V versorgt.
Gateway-Gehäuse UOH11B
X26
X26:1
X26:2
X26:3
X26:4
X26:5
X26:6
X26:7
Handbuch – Feldbus-Schnittstelle DFE24B EtherCAT®
Montage- und Installationshinweise
SEW Drive
GND, CAN GND
Klemmenbelegung
SC11 Systembus +,CAN high
SC12 Systembus –,CAN low
GND, CAN GND
Reserviert
Reserviert
GND, CAN GND
DC 24 V
UOH11B
DFE 24B
RUN
ERR
0 1
AS
F1
EtherCAT
H1
H2
X24
X26
1 2 3 4 5 6 7
+ 24 V
GND
4
