SEW-Eurodrive MOVI-C CONTROLLER UHX65A Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. SEW-Eurodrive Anleitungen
  4. Steuergeräte
  5. MOVI-C progressive UHX65A
  6. Betriebsanleitung
SEW-Eurodrive MOVI-C CONTROLLER UHX65A Betriebsanleitung

SEW-Eurodrive MOVI-C CONTROLLER UHX65A Betriebsanleitung

Vorschau ausblenden Andere Handbücher für MOVI-C CONTROLLER UHX65A:

Werbung

Quicklinks

Diese Anleitung herunterladen

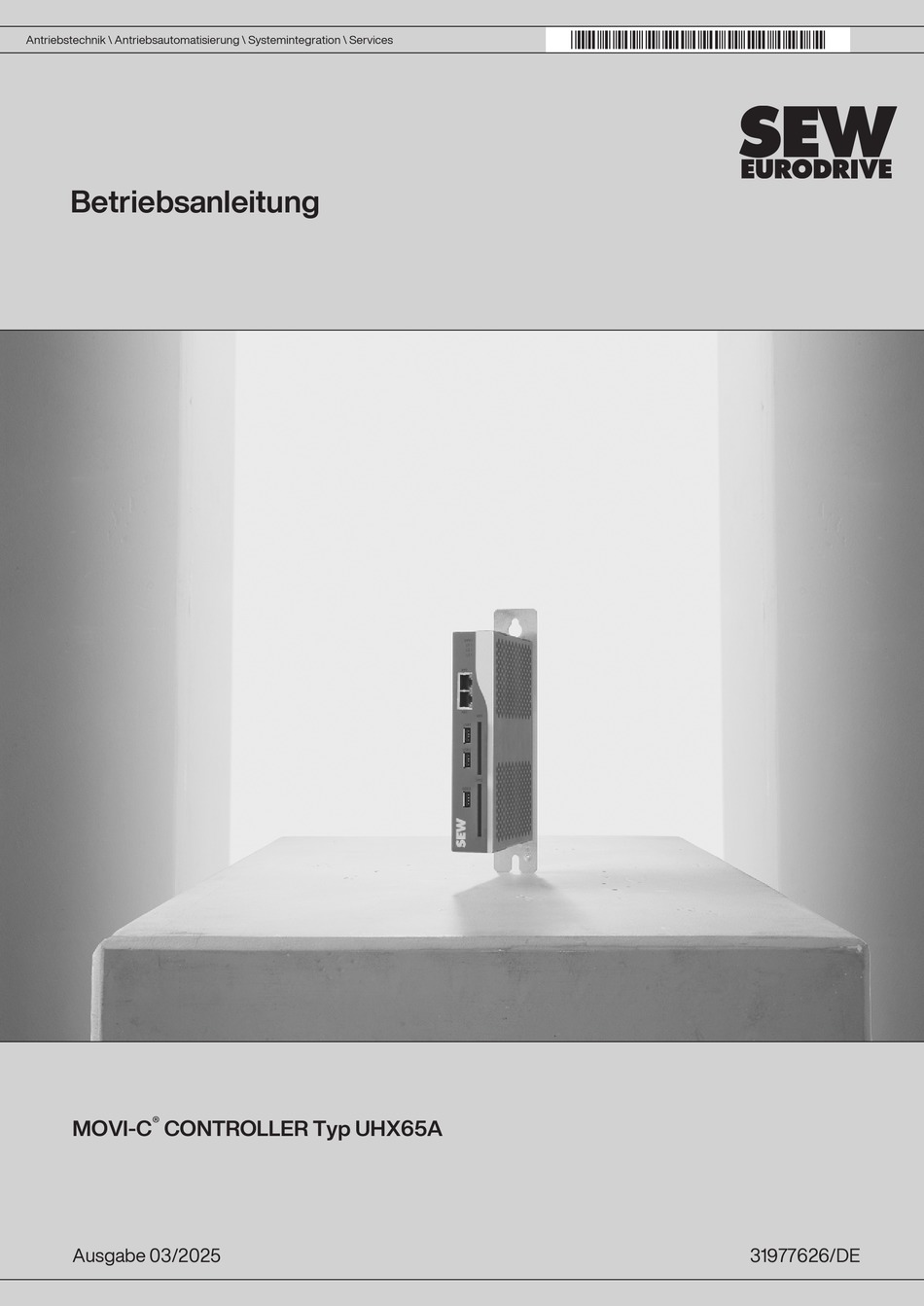

*31977626_0325*
Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services
Betriebsanleitung
®
MOVI-C

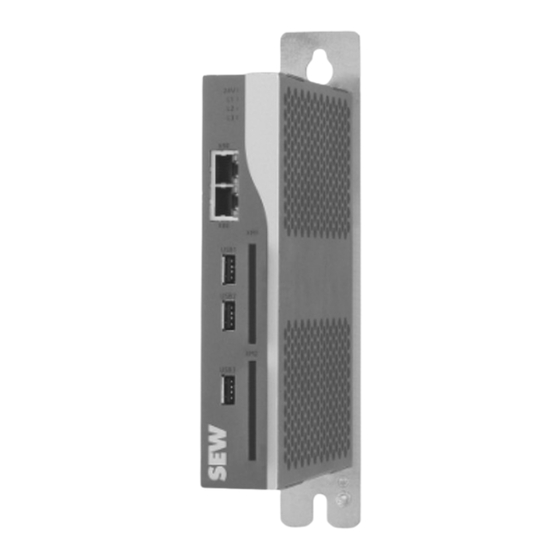

CONTROLLER Typ UHX65A
Ausgabe 03/2025
31977626/DE
