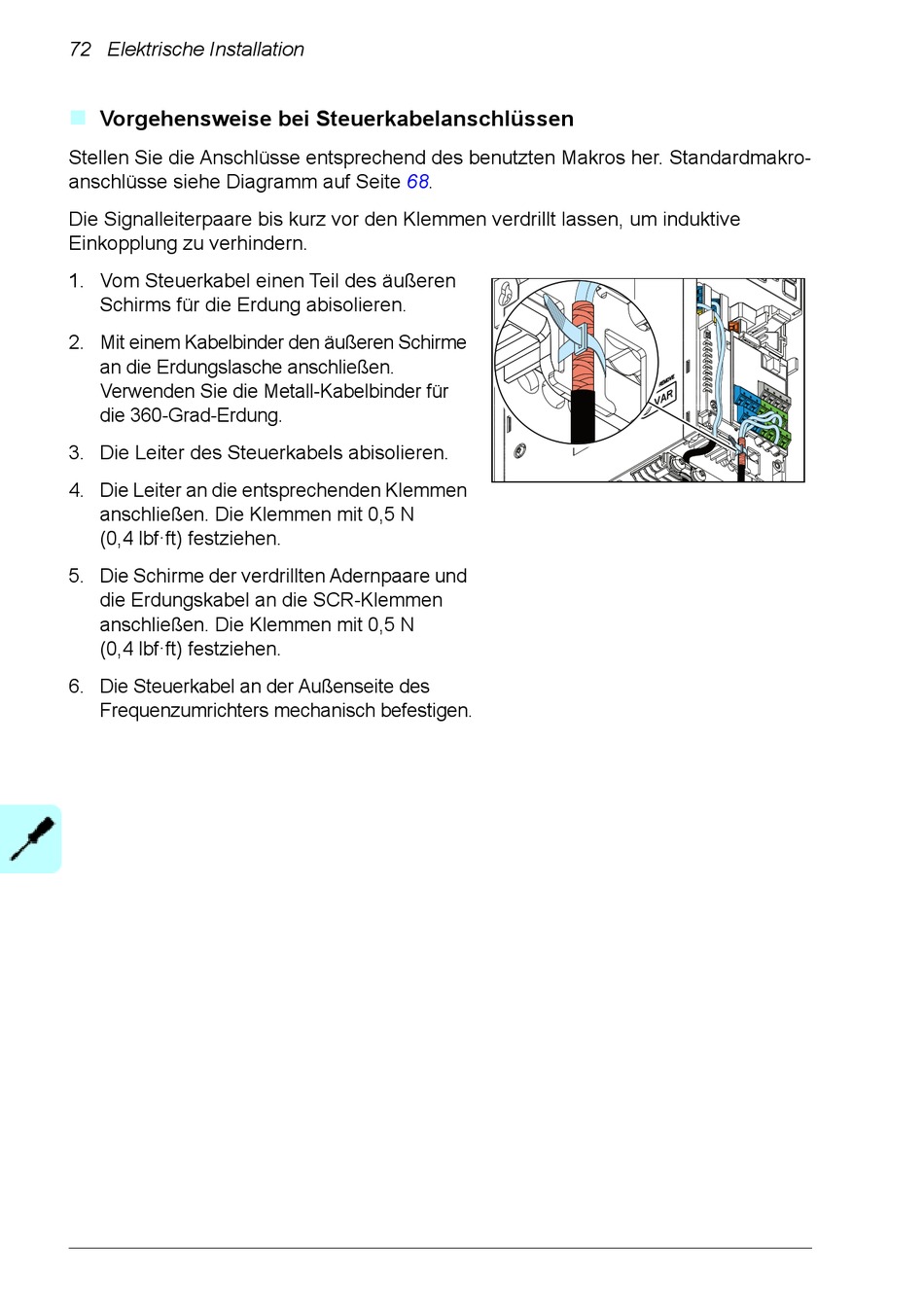

72 Elektrische Installation

Vorgehensweise bei Steuerkabelanschlüssen
Stellen Sie die Anschlüsse entsprechend des benutzten Makros her. Standardmakro-
anschlüsse siehe Diagramm auf Seite 68.
Die Signalleiterpaare bis kurz vor den Klemmen verdrillt lassen, um induktive
Einkopplung zu verhindern.
1. Vom Steuerkabel einen Teil des äußeren
Schirms für die Erdung abisolieren.
2. Mit einem Kabelbinder den äußeren Schirme
an die Erdungslasche anschließen.
Verwenden Sie die Metall-Kabelbinder für
die 360-Grad-Erdung.
3. Die Leiter des Steuerkabels abisolieren.
4. Die Leiter an die entsprechenden Klemmen
anschließen. Die Klemmen mit 0,5 N
(0,4 lbf·ft) festziehen.
5. Die Schirme der verdrillten Adernpaare und
die Erdungskabel an die SCR-Klemmen
anschließen. Die Klemmen mit 0,5 N
(0,4 lbf·ft) festziehen.
6. Die Steuerkabel an der Außenseite des
Frequenzumrichters mechanisch befestigen.
