54 Planung der elektrischen Installation

Verlegen der Steuerkabel

I
M
Die Kabelführung wie folgt wählen:
• Das Eingangskabel (I), das Motorkabel
(M) und die Steuerkabel (C) auf
separaten Kabelpritschen verlegen.
• Das Motorkabel (M) getrennt von den
anderen Kabeln verlegen.
• Sicherstellen, dass zwischen dem
Eingangskabel (I) und den Steuerkabeln
(C) mindestens 200 mm Abstand sind.
• Sicherstellen, dass zwischen dem
Motorkabel (M) und den Steuerkabeln
(C) mindestens 500 mm Abstand sind.
• Sicherstellen, dass zwischen dem
Eingangskabel (I) und dem Motorkabel
(M) mindestens 300 mm Abstand sind.
C
• Wenn die Steuerkabel das
Eingangskabel oder die Motorkabel
kreuzt, die Kabel in einem Winkel von
90° zueinander verlegen.
• Es können mehrere Motorkabel
parallel verlegt werden.
• Keine anderen Kabel parallel mit den
Motorkabeln verlegen.

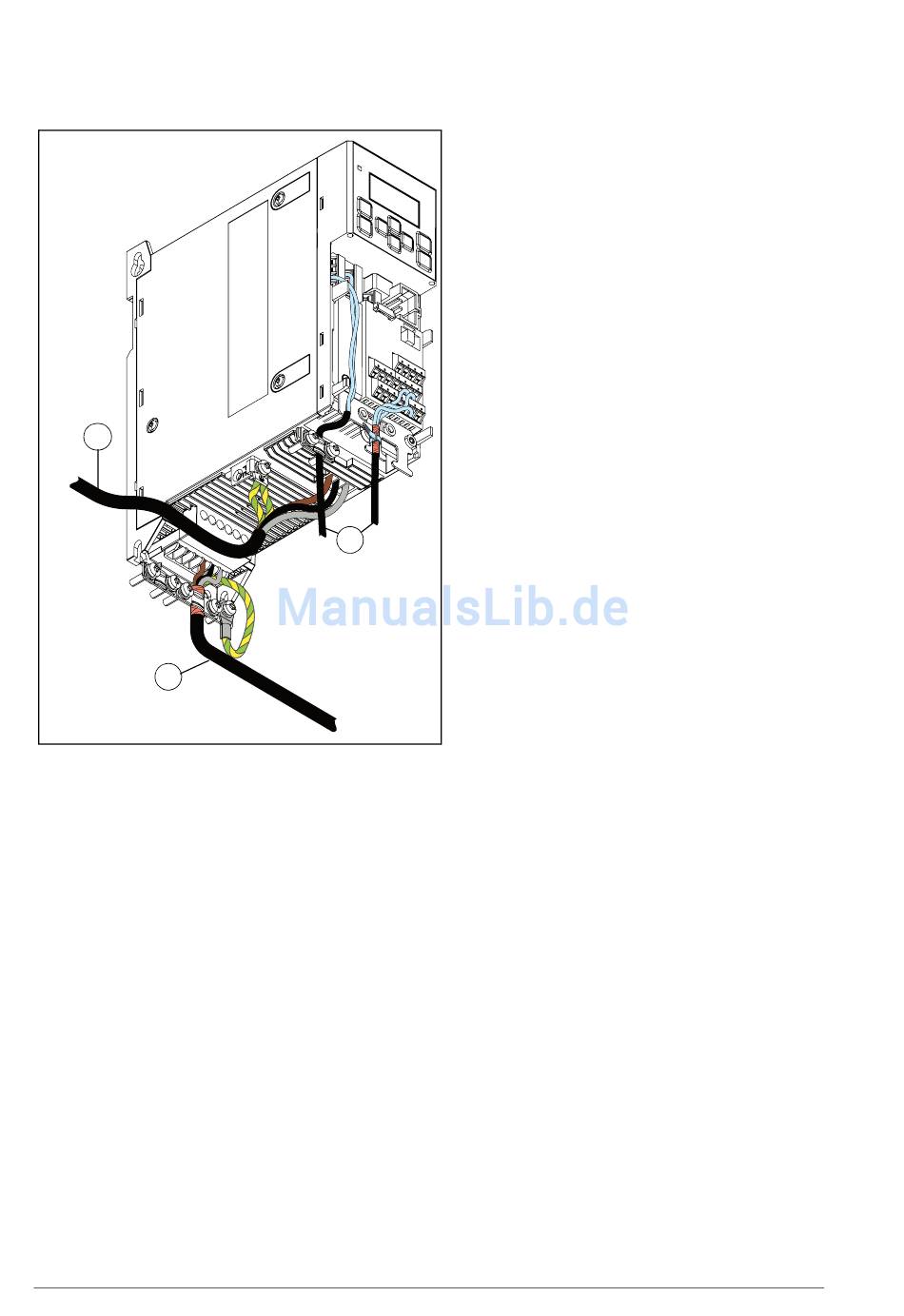

• Sicherstellen, dass die
Kabelpritschen miteinander elektrisch
verbunden und geerdet sind.
•Sicherstellen, dass die Steuerkabel
außerhalb des Frequenzumrichters
ausreichend befestigt sind, um auf die
Kabel einwirkende Zugkräfte zu
verringern.
