Funktionsprinzip

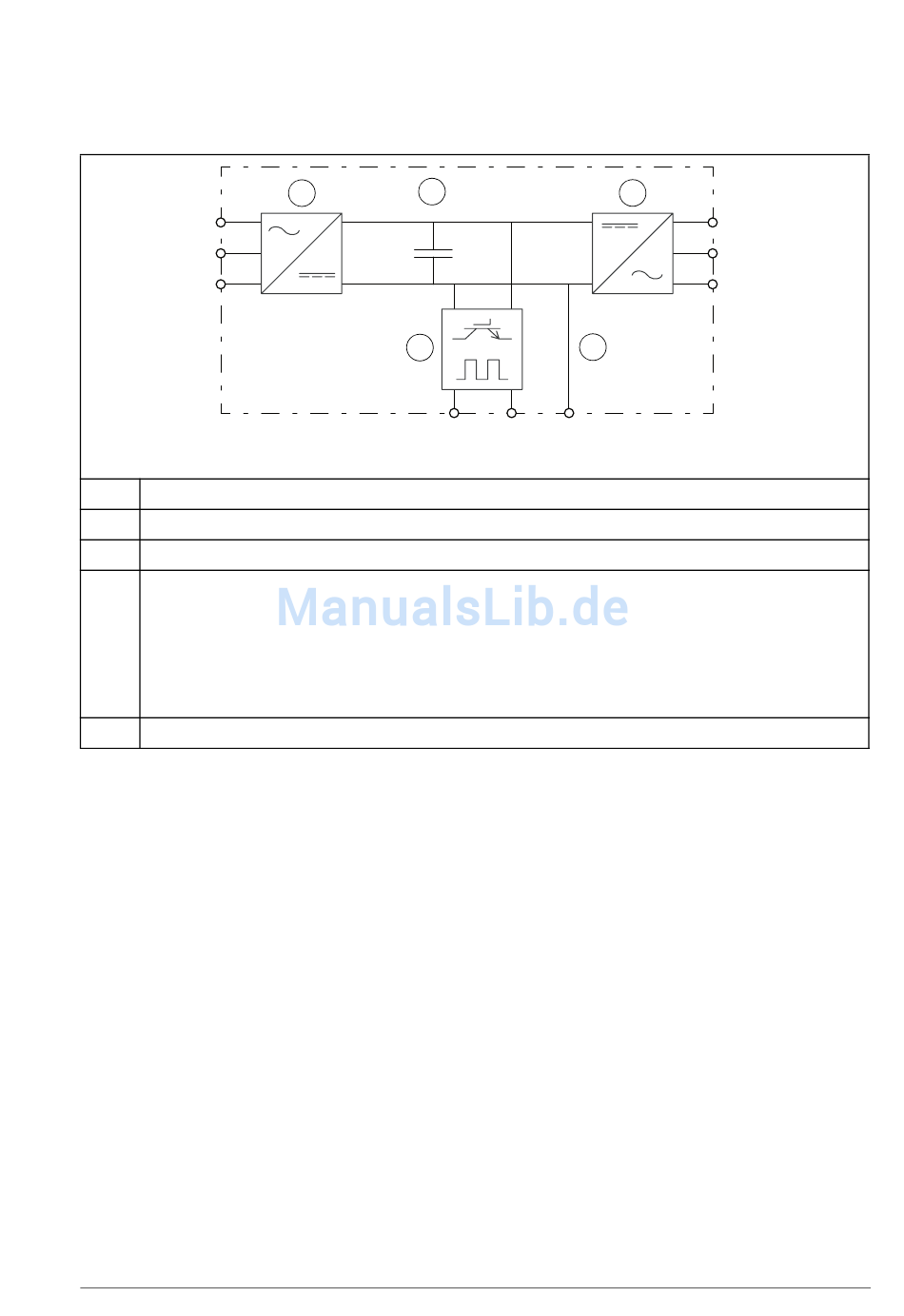

Die Abbildung zeigt das vereinfachte Hauptstromkreis-Schaltbild des Frequenzumrichters.
L1
L2
L3
1 Gleichrichter. Wandelt Wechselstrom und -spannung in Gleichstrom und -spannung um.
2 DC-Zwischenkreis. DC-Zwischenkreis zwischen Gleichrichter und Wechselrichter.
3 Wechselrichter. Wandelt Gleichstrom und -spannung in Wechselstrom und -spannung um.
4 Brems-Chopper. Leitet die überschüssige Energie aus dem DC-Zwischenkreis des
Frequenzumrichters zum Bremswiderstand, falls dies erforderlich ist und ein externer
Bremswiderstand am Frequenzumrichter angeschlossen ist. Der Chopper arbeitet, wenn
die DC-Zwischenkreisspannung einen bestimmten Maximalwert überschreitet. Der
Spannungsanstieg wird normalerweise durch das Verzögern (Abbremsen) eines Motors
verursacht. Die Bremswiderstände werden bei Bedarf vom Anwender installiert.
