ABB ACS380 Hardwarehandbuch Seite 160

160 Inkrementalgeber-Schnittstellenmodul BTAC-02

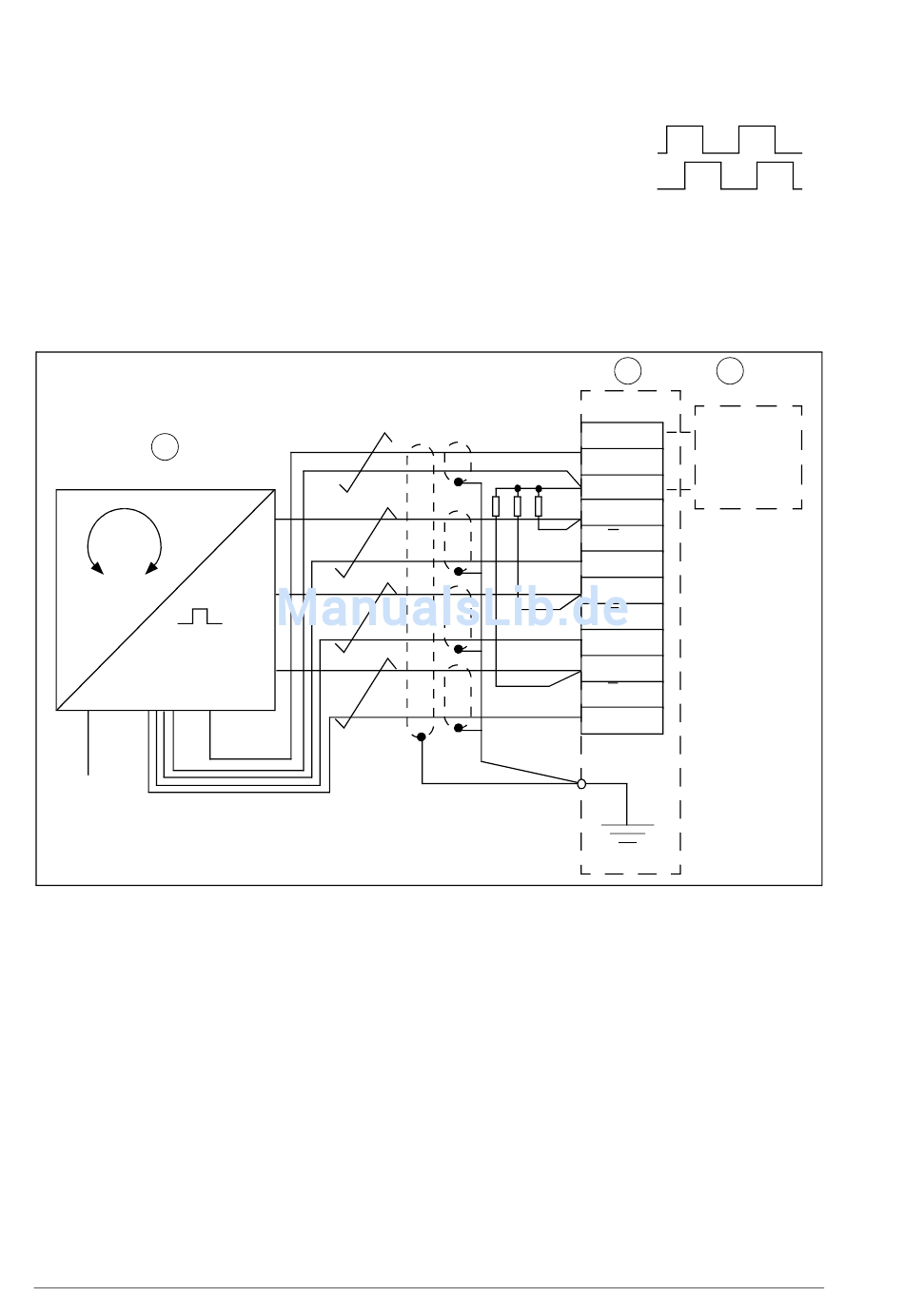

Stromlaufpläne – Offener Emitterausgang des Gebers
Beim Diagramm wird eine normale Impulsreihenfolge
bei Vorwärtsdrehung angenommen: Impuls A eilt
voraus.
Für Geber mit vorauseilendem Impuls B den Stromlaufplan ändern:
• Geber A und B jeweils an die BTAC-Klemmen B und A anschließen.
1
0V V
SCR
1)
1. Geber
2. BTAC-Modul
3. Spannungsversorgung des Gebers
4. Drei identische Widerstände
Die Widerstandsgröße hängt ab von der Spannungsversorgung des Gebers
V = VOUT:
in
V = 30 V
in
V = 24 V
in
V = 15 V
in
V = 5 V
in
1
2
0
CC
R = 2,7...3,0 kOhm, 0,5 W
L
R = 1,8...2,2 kOhm, 0,5 W
L
R = 1,0...1,5 kOhm, 0,5 W
L
R = 390...470 Ohm, 0,125 W
L
A
B
2
V
in
V
out
GND
2) R
L
A
A
GND
B
B
GND
Z
Z
GND
3
