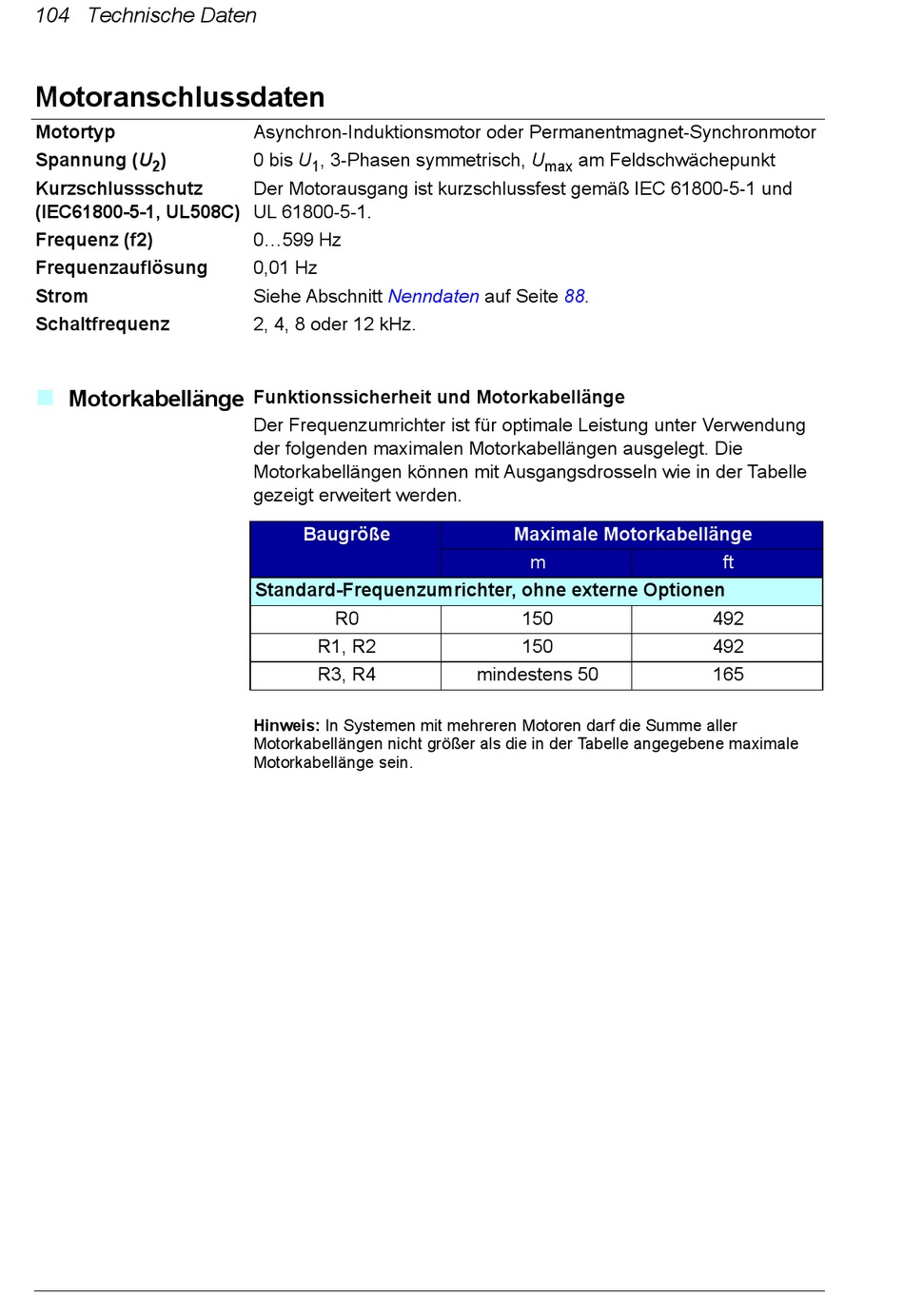

104 Technische Daten

Motoranschlussdaten

Motortyp
Spannung (U )
2
Kurzschlussschutz
(IEC61800-5-1, UL508C)
Frequenz (f2)
Frequenzauflösung
Strom
Schaltfrequenz

Motorkabellänge
Asynchron-Induktionsmotor oder Permanentmagnet-Synchronmotor
0 bis U , 3-Phasen symmetrisch, U
1
Der Motorausgang ist kurzschlussfest gemäß IEC 61800-5-1 und
UL 61800-5-1.
0...599 Hz
0,01 Hz
Siehe Abschnitt Nenndaten
2, 4, 8 oder 12 kHz.
Funktionssicherheit und Motorkabellänge
Der Frequenzumrichter ist für optimale Leistung unter Verwendung
der folgenden maximalen Motorkabellängen ausgelegt. Die
Motorkabellängen können mit Ausgangsdrosseln wie in der Tabelle
gezeigt erweitert werden.
Baugröße
Standard-Frequenzumrichter, ohne externe Optionen
R0
R1, R2
R3, R4
Hinweis: In Systemen mit mehreren Motoren darf die Summe aller
Motorkabellängen nicht größer als die in der Tabelle angegebene maximale
Motorkabellänge sein.
am Feldschwächepunkt
max
auf Seite 88.
Maximale Motorkabellänge
m
150
150
mindestens 50
ft
492
492
165
