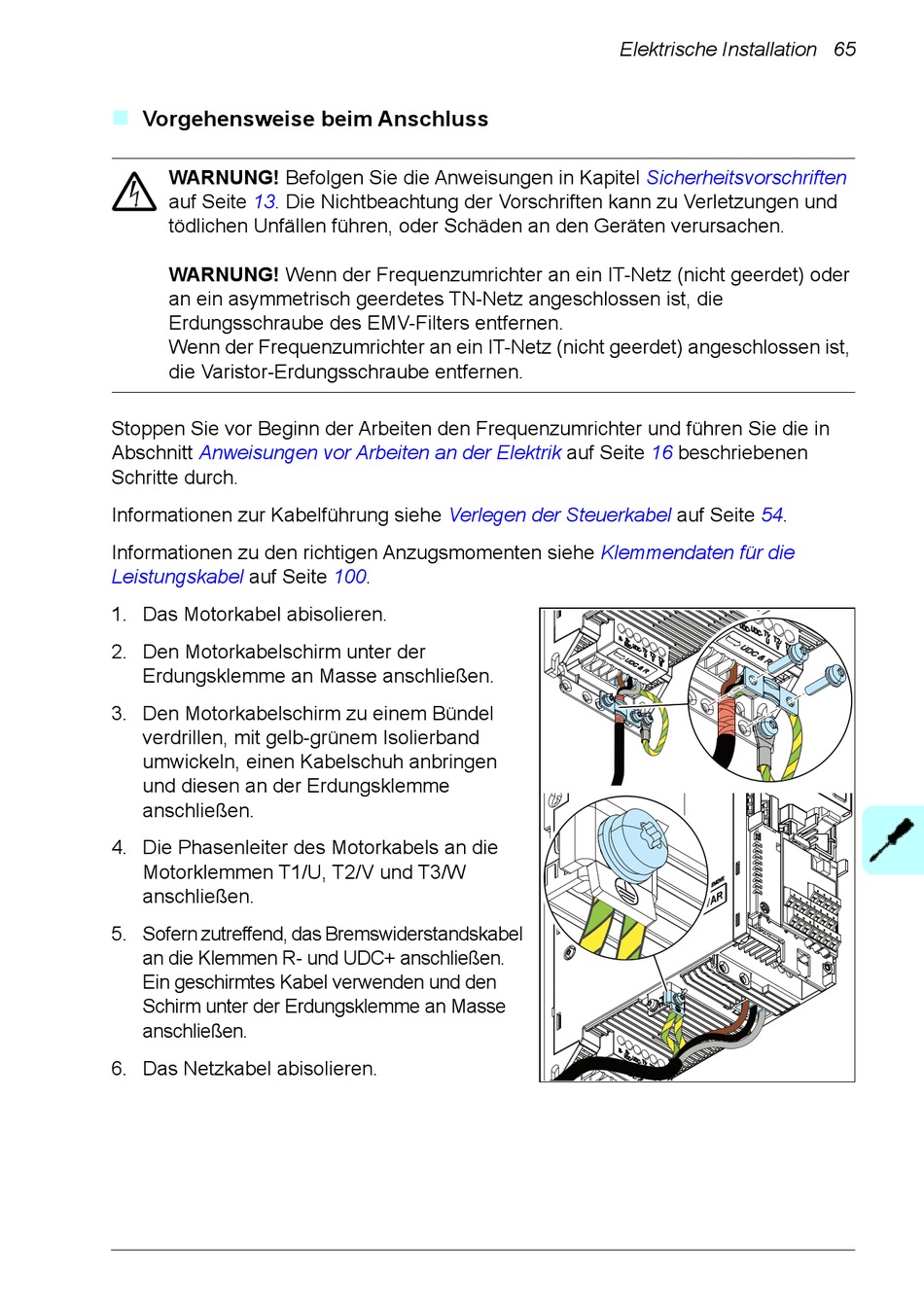

Vorgehensweise beim Anschluss

WARNUNG! Befolgen Sie die Anweisungen in Kapitel
auf Seite 13. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und
tödlichen Unfällen führen, oder Schäden an den Geräten verursachen.
WARNUNG! Wenn der Frequenzumrichter an ein IT-Netz (nicht geerdet) oder
an ein asymmetrisch geerdetes TN-Netz angeschlossen ist, die
Erdungsschraube des EMV-Filters entfernen.
Wenn der Frequenzumrichter an ein IT-Netz (nicht geerdet) angeschlossen ist,
die Varistor-Erdungsschraube entfernen.
Stoppen Sie vor Beginn der Arbeiten den Frequenzumrichter und führen Sie die in
Abschnitt Anweisungen vor Arbeiten an der Elektrik
Schritte durch.
Informationen zur Kabelführung siehe
Informationen zu den richtigen Anzugsmomenten siehe
Leistungskabel auf Seite 100.
1. Das Motorkabel abisolieren.
2. Den Motorkabelschirm unter der
Erdungsklemme an Masse anschließen.
3. Den Motorkabelschirm zu einem Bündel
verdrillen, mit gelb-grünem Isolierband
umwickeln, einen Kabelschuh anbringen
und diesen an der Erdungsklemme
anschließen.
4. Die Phasenleiter des Motorkabels an die
Motorklemmen T1/U, T2/V und T3/W
anschließen.
5. Sofern zutreffend, das Bremswiderstandskabel
an die Klemmen R- und UDC+ anschließen.
Ein geschirmtes Kabel verwenden und den
Schirm unter der Erdungsklemme an Masse
anschließen.
6. Das Netzkabel abisolieren.
Elektrische Installation 65
auf Seite
Verlegen der Steuerkabel
Klemmendaten für die
Sicherheitsvorschriften
16 beschriebenen
auf Seite 54.
