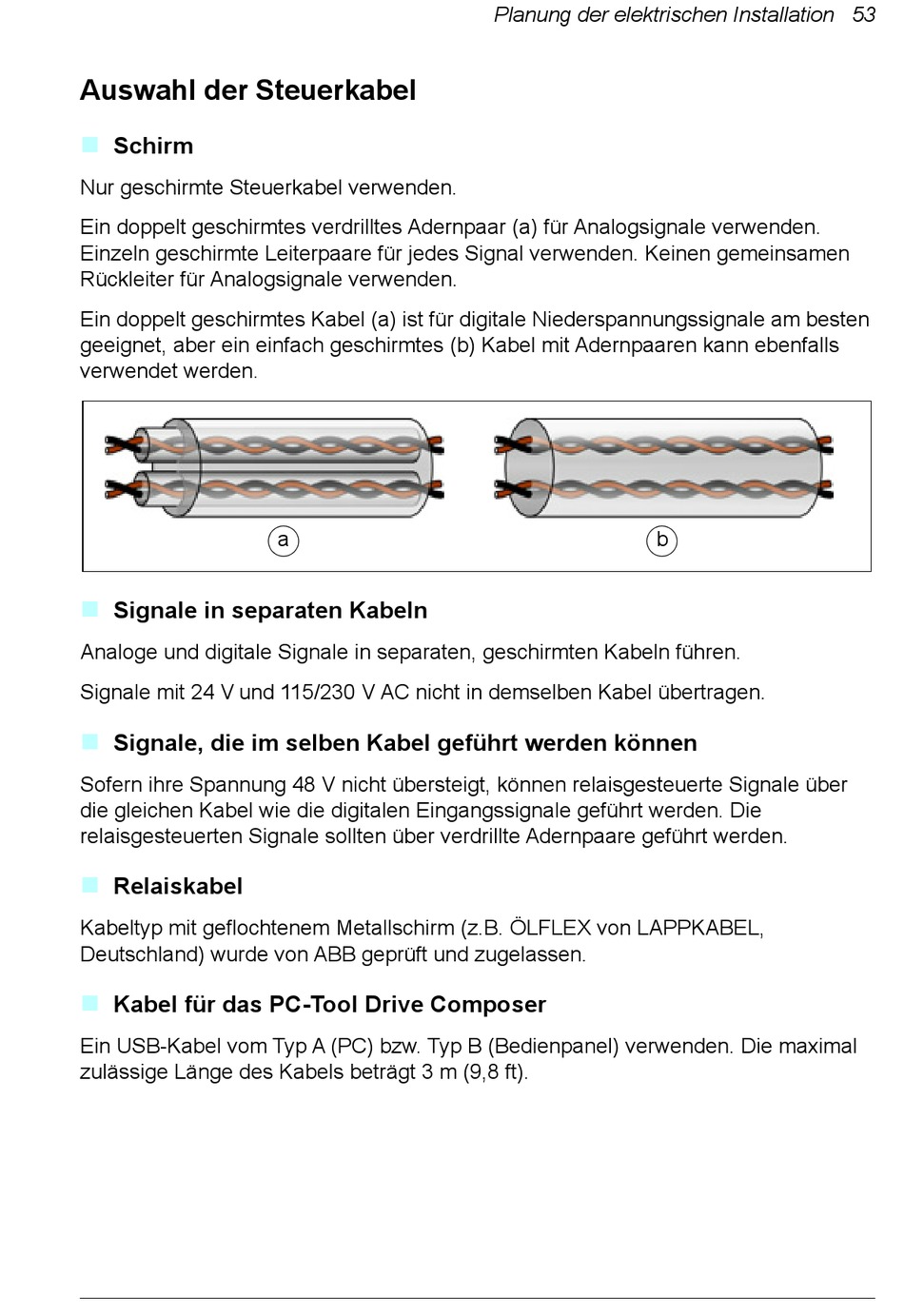

Auswahl der Steuerkabel



Schirm

Nur geschirmte Steuerkabel verwenden.
Ein doppelt geschirmtes verdrilltes Adernpaar (a) für Analogsignale verwenden.
Einzeln geschirmte Leiterpaare für jedes Signal verwenden. Keinen gemeinsamen
Rückleiter für Analogsignale verwenden.
Ein doppelt geschirmtes Kabel (a) ist für digitale Niederspannungssignale am besten
geeignet, aber ein einfach geschirmtes (b) Kabel mit Adernpaaren kann ebenfalls
verwendet werden.


Signale in separaten Kabeln

Analoge und digitale Signale in separaten, geschirmten Kabeln führen.
Signale mit 24 V und 115/230 V AC nicht in demselben Kabel übertragen.

Signale, die im selben Kabel geführt werden können
Sofern ihre Spannung 48 V nicht übersteigt, können relaisgesteuerte Signale über
die gleichen Kabel wie die digitalen Eingangssignale geführt werden. Die
relaisgesteuerten Signale sollten über verdrillte Adernpaare geführt werden.


Relaiskabel

Kabeltyp mit geflochtenem Metallschirm (z.B. ÖLFLEX von LAPPKABEL,
Deutschland) wurde von ABB geprüft und zugelassen.

Kabel für das PC-Tool Drive Composer
Ein USB-Kabel vom Typ A (PC) bzw. Typ B (Bedienpanel) verwenden. Die maximal
zulässige Länge des Kabels beträgt 3 m (9,8 ft).
a
Planung der elektrischen Installation 53
b
