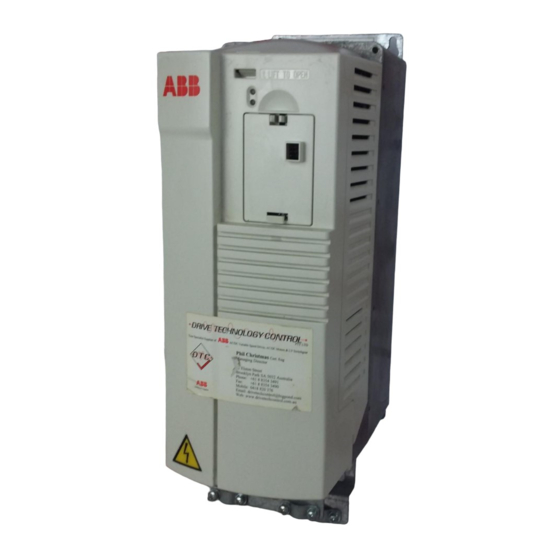

- Seite 1 Installations- und Inbetriebnahmehandbuch ACS 400 DDCS-Optionsmodul...
- Seite 3 ACS 400 DDCS-Optionsmodul Installations- und Inbetriebnahmehandbuch 3BFE 64200666 R0103 Gültig ab: 15.1.1999 © 1999 ABB Industry Oy. Alle Rechte vorbehalten.
-
Seite 5: Inhaltsverzeichnis
Fehler- und Alarmstatus ..... . 22 Kapitel 6 - Fehlersuche ......25 ACS 400 DDCS Optionsmodul... - Seite 6 ACS 400 DDCS Optionsmodul...
-
Seite 7: Kapitel 1 - Einleitung
Beim DDCS (Distributed Drive Communication System = Dezentrales Antriebs-Kommunikations- system) handelt es sich um ein Protokoll, das für den extrem schnellen Datenaustausch entspre- chend den Bedürfnissen von ABB-AC-Antrieben entwickelt wurde. Das Protokoll unterstützt ver- schiedene Funktionen wie zum Beispiel das Schreiben und Lesen von Parametern, den Zugriff auf Sollwerte und die Durchführung von Systemdiagnosen. -
Seite 8: Installation
Warnung! Vor der Installation muß die Spannungsversorgung des ACS 400 abgeschaltet werden. Warten Sie nach dem Abschalten mindestens 5 Minuten, bevor Sie die Abdeckung abnehmen. Abbildung 1 ACS 400 DDCS-Optionsmodul einbauen. 1. Feldbus-Adapter außerhalb des ACS 400 installieren. 2. Abdeckung von der Vorderseite des ACS 400 abnehmen. - Seite 9 Die empfohlene max. Länge des LWL-Kabels beträgt 5 Meter. Abbildung 2 LWL-Kabel anschließen. ACS 400 DDCS-Optionsmodul...
- Seite 10 ACS 400 DDCS-Optionsmodul...
-
Seite 11: Kapitel 2 - Übersicht
Als Alternative kann die DDCS-Verbindung auch zur Erweiterung der Zahl der Ein- und Ausgänge des ACS 400 verwendet werden. Weitere Informationen über die Verwendung dieser zusätzlichen E/A-Anschlüsse siehe ACS 400 Benutzerhandbuch. In Kapitel 4 dieses Handbuchs wird die Verwendung des E/A-Erweiterungsmoduls erläutert. ACS 400 DDCS-Optionsmodul... - Seite 12 ACS 400 DDCS-Optionsmodul...
-
Seite 13: Kapitel 3 - Programmierung Des Acs 400 Für Feldbussteuerung
Tabelle 2 Liste der Modultypen. Wert Modultyp Kein Modul angeschlossen. NPBA Profibus NMBA Modbus NIBA Interbus-S NCSA CS31-Bus NCAN CANopen NDNA DeviceNet NLON LONWORKS NMBP Modbus+ Andere 5102 FELDBUSPAR FELDBUSPAR Weitere Informationen über diese Parameter siehe Dokumentation des Optionsmoduls. 5115 ACS 400 DDCS-Optionsmodul... -
Seite 14: Steuerplätze
Definiert das Verhalten des Antriebs für KOMM FEHL FKT KEINE AUSW den Fall einer FEHLER Kommunikationsunterbrechung. FESTDREHZ LETZTE DREHZ Hinweis! Überwachung der Kommunikation findet nur über den seriellen Datenübertragungskanal statt, über den auch mit Parameter 5006 KOMM die Steuerbefehle gewählt BEFEHLE werden. ACS 400 DDCS-Optionsmodul... - Seite 15 EINSCHALT FREIG KEINE AUSW KOMM 1...5 = DI1 ... DI5 übertragen (Steuerwort, Bit 3). KOMM 1604 Fehlerrücksetzung findet über serielle FEHL QUIT AUSW TASTATUR KOMM 1...5 = DI1 ... DI5 Datenübertragung statt (Steuerwort, Bit 7). START STOP KOMM ACS 400 DDCS-Optionsmodul...
-
Seite 16: Wahl Der Ausgangssignalquelle
GRNZ UNT Parameter 1. 3203 0 - 255 z.B. 100 Oberer Grenzwert für überwachten ÜBERW GRNZ OB Parameter 1. 3204 102 - 137 z.B. 132 Nummer des überwachten Parameters 1. ÜBERW PARAM Jeder Parameter in Gruppe 1 BETRIEBSDATEN. ACS 400 DDCS-Optionsmodul... - Seite 17 ANALOGAUSGÄNGE 1501 102 - 137 z.B. 133 Leitet den Inhalt von Parameter 133 zum AO WERT Analogausgang. 1503 Skalierung des Analogausgangs: Oberer AO WERT MAX Grenzwert (20 mA) erreicht, wenn Wert 255 in Parameter 133 geschrieben wird. ACS 400 DDCS-Optionsmodul...
- Seite 18 ACS 400 DDCS-Optionsmodul...
-
Seite 19: Kapitel 4 - E/A-Erweiterungsmodul Mit Dem Ddcs Verwenden
STD MODBUS DDCS ) eingestellt werden. STD MDB DDCS DDCS DDCS 5007 DDCS BUS MODE ) Betriebsart des DDCS-Bus. Wert muß 2 FIELDBUS IO EXTENSION ) sein, wenn das E/A- IO EXTENSION IO EXTENSION Erweiterungsmodul verwendet wird. ACS 400 DDCS-Optionsmodul... - Seite 20 ACS 400 DDCS-Optionsmodul...
-
Seite 21: Kapitel 5 - Das Ddcs-Protokoll
Datensatz 1, Wort 1: Datensatz 1, Wort 2: Datensatz 1, Wort 3: Steuerwort Sollwert 1 Sollwert 2 Abbildung 4 Eingangsdatensatz. Datensatz 2, Wort 1: Datensatz 2, Wort 2: Datensatz 2, Wort 3: Statuswort Istwert 1 Istwert 2 Abbildung 5 Ausgangsdatensatz. ACS 400 DDCS-Optionsmodul... -
Seite 22: Steuerwort Und Statuswort
Das Statuswort (SW) enthält Informationen über den Betriebszustand und wird vom Antrieb zur Master-Station übertragen. Die Zusammensetzung des Statusworts wird in Tabelle 11 erläutert. Hinweis! Die Funktion des Steuerworts und des Statusworts entspricht dem ABB-Antriebsprofil mit Ausnahme von Steuerwort-Bit 10 (REMOTE_CMD), das nicht vom ACS 400 verwendet wird. -
Seite 23: Beispiel Für Die Verwendung Des Steuerworts
Bei diesem Beispiel wird davon ausgegangen, daß der ACS 400 extern gesteuert wird, der externe Steuerplatz 1 (EXT1) als aktiver Steuerplatz gewählt wurde (durch Parameter 1102) und daß die EXT1-Start- und Stop-Befefehle über einen seriellen Anschluß (Parameter 1001) zugeführt werden. ACS 400 DDCS-Optionsmodul... - Seite 24 Grenze. Siehe Gruppe 32 Überwachungen. Der Wert des ersten überwachten Parameters liegt unterhalb der Überwachungsgrenze Externer Steuerplatz 2 ( 2) ausgewählt Externer Steuerplatz 1 ( 1) ausgewählt Freigabesignal erhalten Kein Freigabesignal erhalten 13 bis 15 Nicht verwendet ACS 400 DDCS-Optionsmodul...
-
Seite 25: Sollwerte
Parameter 0118 AI1. Tabelle 12 Feldbus-Sollwert über Analogeingang korrigieren. Parameter- Auswirkung von AI1-Wert auf den Feldbus-Sollwert einstellung Keine KOMM Korrigierter Feldbus-Sollw. = vorgegebener Feldbus-Sollw.+ Wert v. AnalogeingAI1 KOMM Korrigierter Feldbus-Sollw. = vorgegebener Feldbus-Sollw.+ Wert v. AnalogeingAI1 / 100 KOMM ACS 400 DDCS-Optionsmodul... -
Seite 26: Istwerte
Wert errechnet wird. Istwert 1 steht für die tatsächliche Ausgangsfrequenz des Antriebs, Istwert 2 steht für den tatsächlichen Ausgangsstrom. Skalierung des Istwerts Istwert 1: Ausgangsfrequenz. Skalierung 5000 50 Hz. Istwert 2: Ausgangsfrequenz. Skalierung 10 1 A. ACS 400 DDCS-Optionsmodul... - Seite 27 Fehler von einer anderen Quelle (z.B. Digitaleingang) aus rückgesetzt wird. Betriebszustand I = Ausgangsstrom STRW = Steuerwort f = Ausgangsfrequenz SW = Statuswort RFG = Ram penfunktionsgenerator Abbildung 6 Betriebszustände für die Bewertung von Start- und Stop-Signalen. Siehe auch Seite 17. ACS 400 DDCS-Optionsmodul...
-
Seite 28: Fehler- Und Alarmstatus
Tabelle 14 Bitbeschreibungen für Fehlerworte 1 und 2. Weitere Informationen über Fehler und Fehlercodes siehe ACS 400 Betriebsanleitung. Fehlerwort 1 Fehlerwort 2 Überstrom Unterlast GS-Überspannung Reserviert ACS 400 Übertemperatur DDCS-Anschluß Fehlerstrom Reserviert Ausgangsüberlastung GS-Unterspannung Fehler Analogeingang 1 Fehler Analogeingang 2 ACS 400 DDCS-Optionsmodul... - Seite 29 PID-Schlaf AL Alarm Richtungsverriegelung PFC Autowechsel AL Serielle Datenübertragung unterbrochen PFC Verriegelungs AL Modbus-Ausnahme lokal erzeugt Reserviert Ausfall Analogeingang 1 Ausfall Analogeingang 2 Steuertafel fehlt ACS 400 Übertemperatur Motor Übertemperatur Unterlast Alarm Motor blockiert DDCS-Anschluß Reserviert Reserviert ACS 400 DDCS-Optionsmodul...
- Seite 30 ACS 400 DDCS-Optionsmodul...
-
Seite 31: Kapitel 6 - Fehlersuche
Anschluß der LWL zwischen ACS 400 und Feldbus-Adapter prüfen. Sicherstellen, daß die Enden der LWL nicht verschmutzt sind. • Anschlüsse zwischen externem Steuersystem und dem Feldbus-Adapter prüfen. • Sicherstellen, daß der Bus-Master Daten überträgt und korrekt konfiguriert ist. ACS 400 DDCS-Optionsmodul... - Seite 32 ACS 400 DDCS-Optionsmodul...
- Seite 34 ABB Automation Products GmbH GG Standard Antriebe Postfach 10 02 61 68002 Mannheim Telefon: 0800-2667220 Telefax: 0621/381-1622...
