28 Hardware-Beschreibung

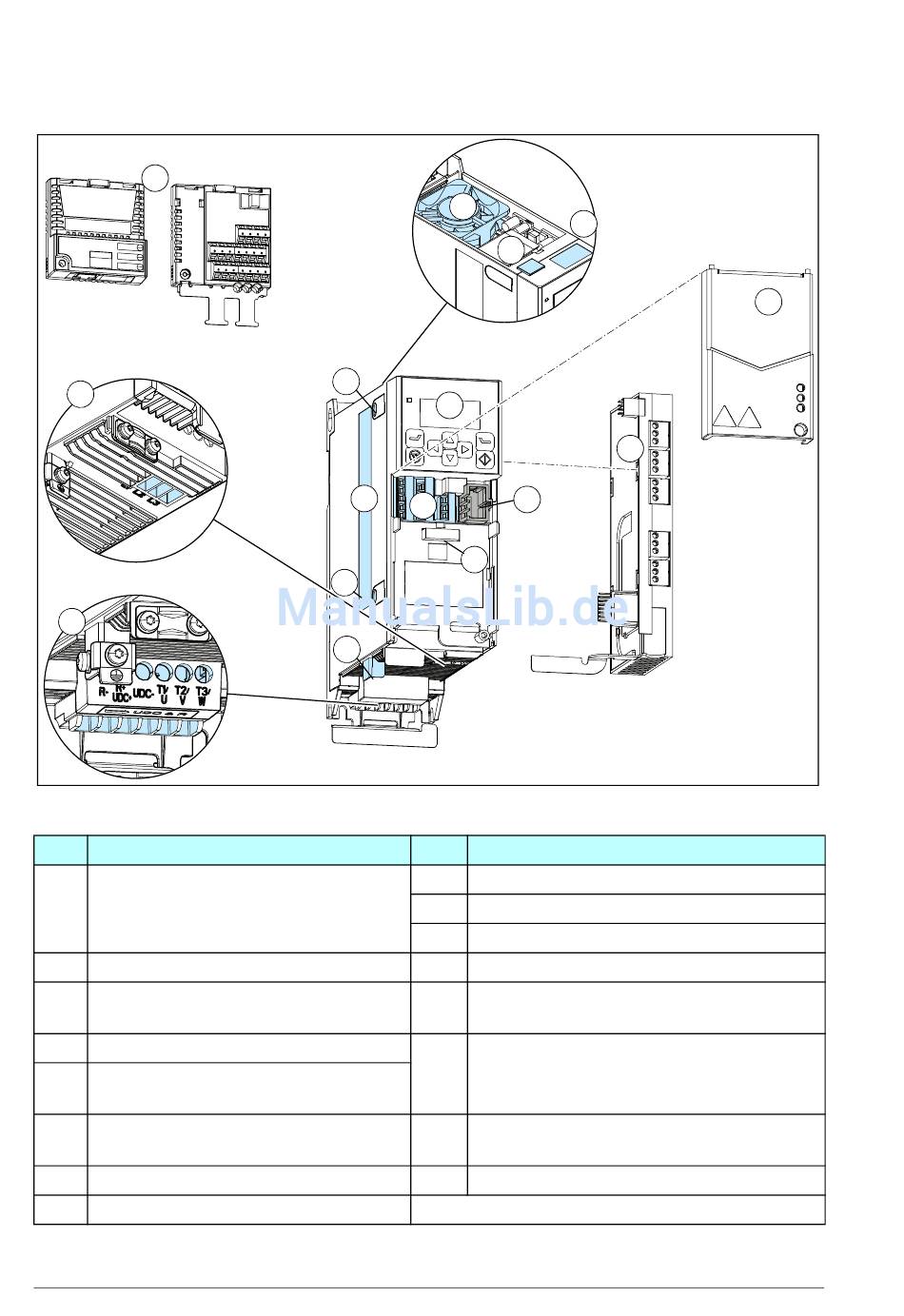

Hardware-Übersicht
1
2
3
Pkt Beschreibung
1 Vordere Optionsmodule (je nach Variante
entweder E/A- und Modbus- oder Feld-
bus-Modul)
2 Netzanschluss
3 Anschluss für Motor und Bremswider-
stände
4 Lüfter
5 Anschluss (RJ45) für Bedienpanel und
PC-Tool
6 Schild mit modellspezifischen Daten
7 EMV-Filter-Erdungsschraube*
8 Typenschild
* Bei den Typencodes ACS380-040x-xxxx-1/2 gibt es keine EMV-Schraube
4
5
7
11
8
12
13
9
10
Pkt Beschreibung
9 Varistor-Erdungsschraube
10 PE-Anschluss (Motor)
11 Bedienpanel, Display und Status-LED
12 Feste Steueranschlüsse
13 Optionssteckplatz 1 für Kommunikationsmo-
dule (E/A- oder Feldbus-Module)
14 Konfigurationsanschluss für CCA-01
15 Optionssteckplatz 2 für seitlich montierte
Optionen
16 Frontabdeckung
6
15
14
16
