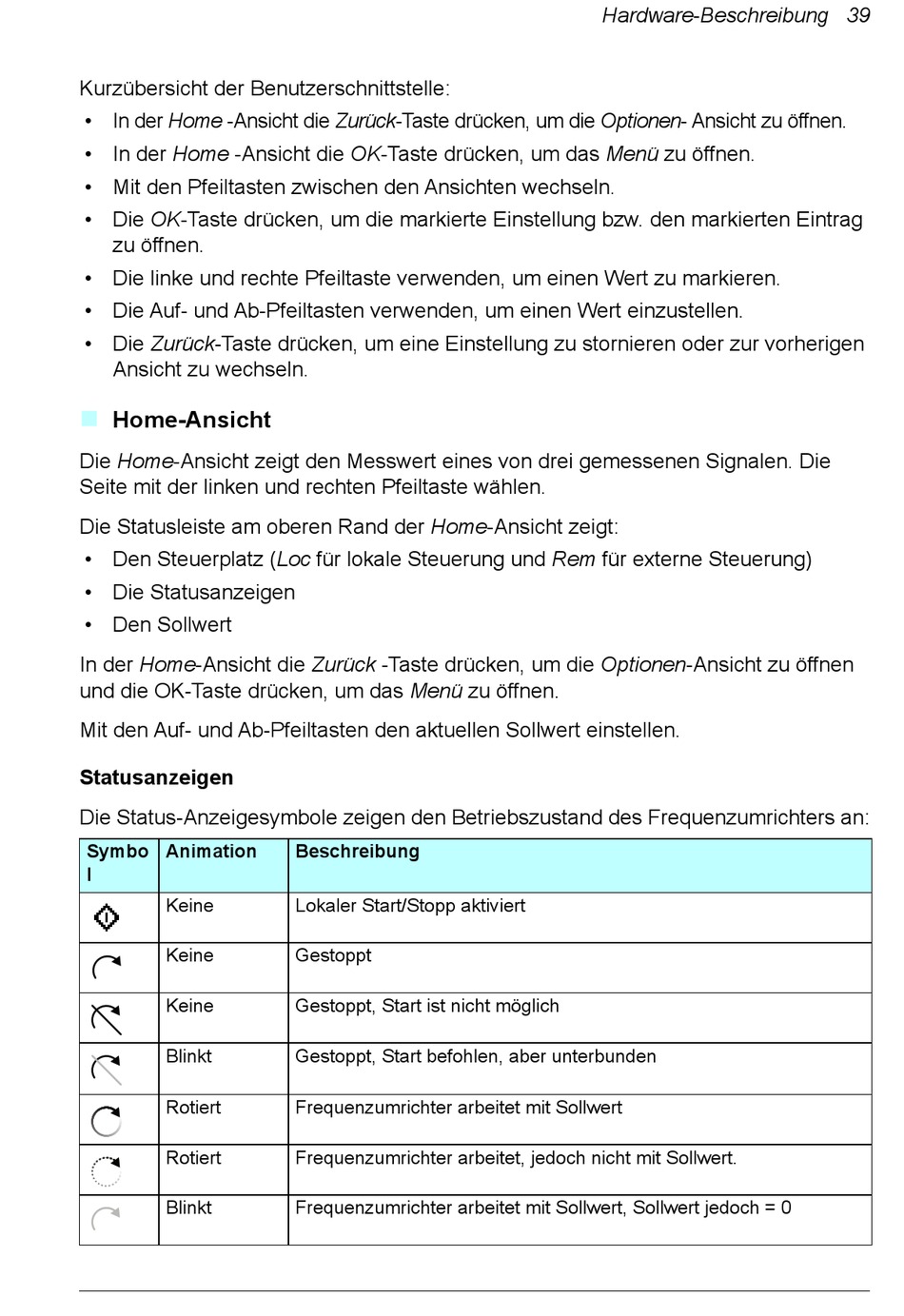

Kurzübersicht der Benutzerschnittstelle:
• In der Home -Ansicht die Zurück-Taste drücken, um die Optionen- Ansicht zu öffnen.
• In der Home -Ansicht die OK-Taste drücken, um das Menü zu öffnen.
• Mit den Pfeiltasten zwischen den Ansichten wechseln.
• Die OK-Taste drücken, um die markierte Einstellung bzw. den markierten Eintrag
zu öffnen.
• Die linke und rechte Pfeiltaste verwenden, um einen Wert zu markieren.
• Die Auf- und Ab-Pfeiltasten verwenden, um einen Wert einzustellen.
• Die Zurück-Taste drücken, um eine Einstellung zu stornieren oder zur vorherigen
Ansicht zu wechseln.


Home-Ansicht

Die Home-Ansicht zeigt den Messwert eines von drei gemessenen Signalen. Die
Seite mit der linken und rechten Pfeiltaste wählen.
Die Statusleiste am oberen Rand der Home-Ansicht zeigt:
• Den Steuerplatz (Loc für lokale Steuerung und Rem für externe Steuerung)
• Die Statusanzeigen
• Den Sollwert
In der Home-Ansicht die Zurück -Taste drücken, um die Optionen-Ansicht zu öffnen
und die OK-Taste drücken, um das Menü zu öffnen.
Mit den Auf- und Ab-Pfeiltasten den aktuellen Sollwert einstellen.

Statusanzeigen

Die Status-Anzeigesymbole zeigen den Betriebszustand des Frequenzumrichters an:
Symbo Animation
l
Keine
Keine
Keine
Blinkt
Rotiert
Rotiert
Blinkt
Beschreibung
Lokaler Start/Stopp aktiviert
Gestoppt
Gestoppt, Start ist nicht möglich
Gestoppt, Start befohlen, aber unterbunden
Frequenzumrichter arbeitet mit Sollwert
Frequenzumrichter arbeitet, jedoch nicht mit Sollwert.
Frequenzumrichter arbeitet mit Sollwert, Sollwert jedoch = 0
