64 Elektrische Installation

Anschluss der Leistungskabel



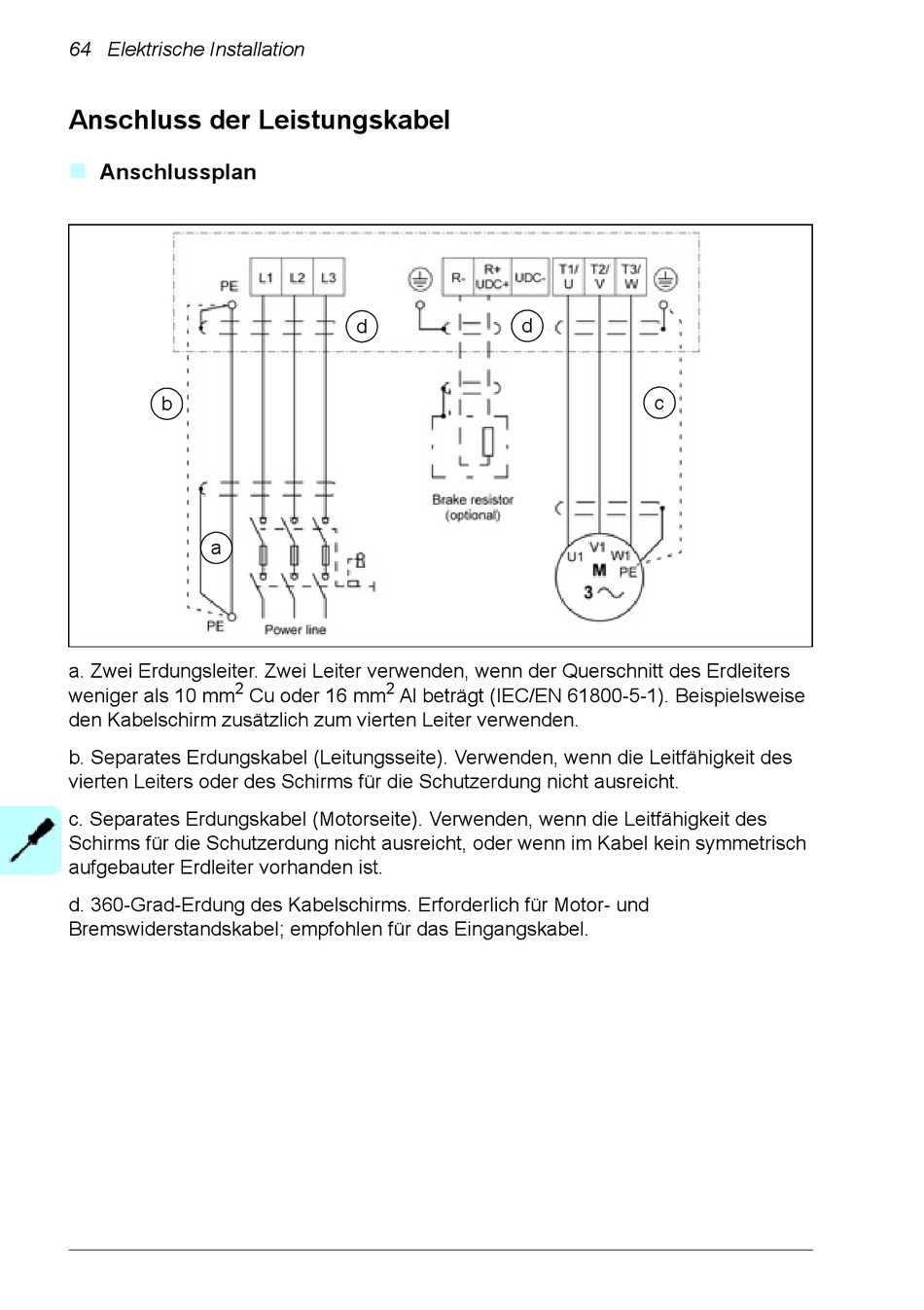

Anschlussplan

d d
c
b
a
a. Zwei Erdungsleiter. Zwei Leiter verwenden, wenn der Querschnitt des Erdleiters
2 2
weniger als 10 mm Cu oder 16 mm Al beträgt (IEC/EN 61800-5-1). Beispielsweise
den Kabelschirm zusätzlich zum vierten Leiter verwenden.
b. Separates Erdungskabel (Leitungsseite). Verwenden, wenn die Leitfähigkeit des
vierten Leiters oder des Schirms für die Schutzerdung nicht ausreicht.
c. Separates Erdungskabel (Motorseite). Verwenden, wenn die Leitfähigkeit des
Schirms für die Schutzerdung nicht ausreicht, oder wenn im Kabel kein symmetrisch
aufgebauter Erdleiter vorhanden ist.
d. 360-Grad-Erdung des Kabelschirms. Erforderlich für Motor- und
Bremswiderstandskabel; empfohlen für das Eingangskabel.
