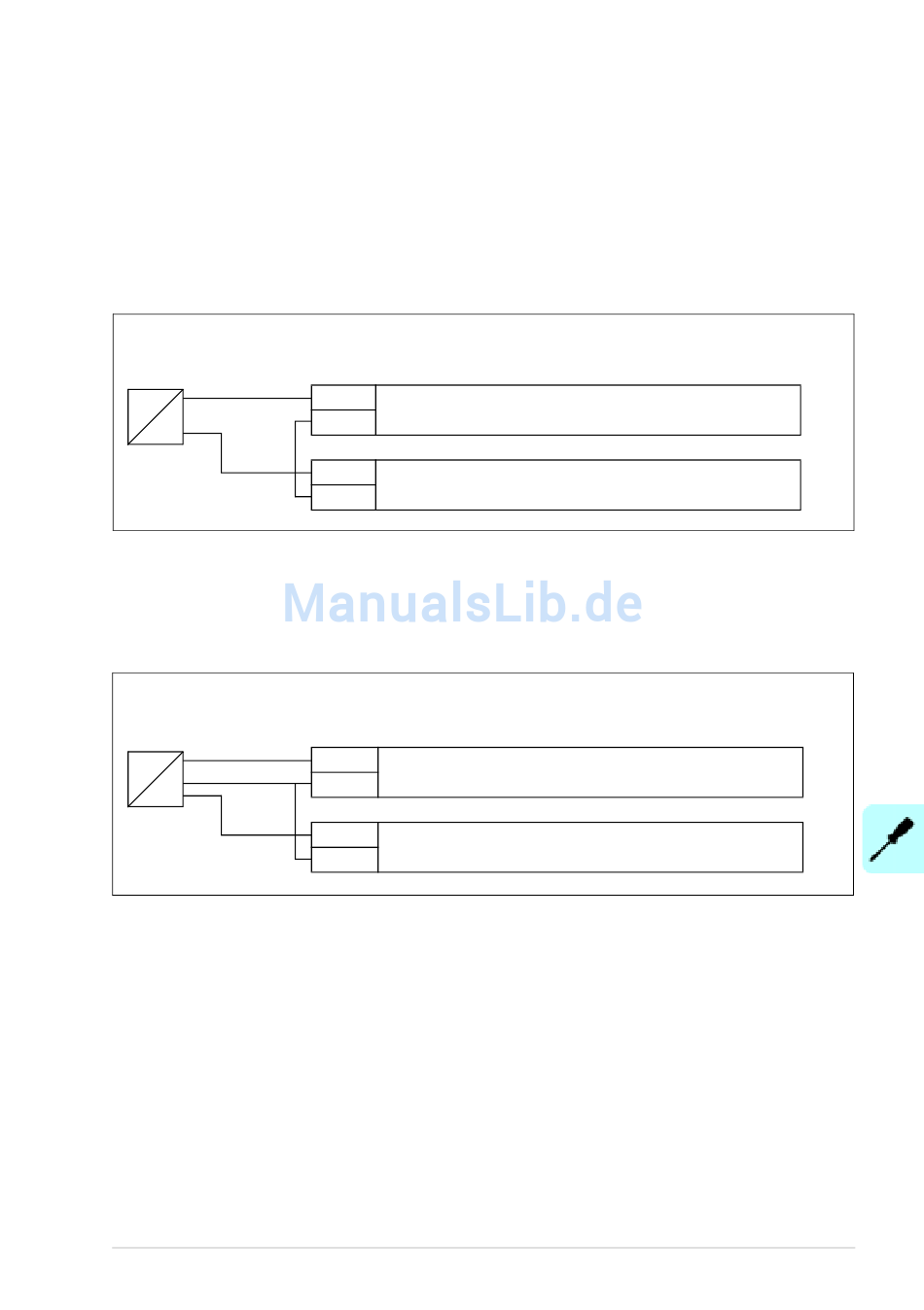

Anschlussbeispiele eines 2-Leiter-Sensors
Die Abbildungen sind Beispiele für Anschlüsse eines 2-Leiter- oder 3-Leiter-
Sensors/Gebers, der über den Hilfsspannungsausgang des Frequenzumrichters
versorgt wird.
Hinweis: Die maximale Belastbarkeit des 24 V DC (250 mA)-Hilfsspannungsausgang
nicht überschreiten.
2-Leiter-Sensor/Geber
-
4...20 mA
P
+
I
Hinweis: Der Sensor wird über seinen Stromausgang versorgt und der Frequenzum-
richter stellt die Speisespannung (+24 V) bereit. Das Ausgangssignal muss
4...20 mA, nicht 0...20 mA betragen.
3-Leiter-Sensor/Geber
OUT (0)4...20 mA
P
-
I
+
AI2 Gemessener Prozess-Istwert oder Sollwert,
0(4)...20 mA, R
AGND
+24V Hilfsspannungsausgang, nicht potenzialgetrennt,
+24 V DC max. 200 mA
DGND
AI2 Gemessener Prozess-Istwert oder Sollwert,
0(4)...20 mA, R
AGND
+24V Hilfsspannungsausgang, nicht potenzialgetrennt,
+24 V DC max. 200 mA
DGND
Elektrische Installation 71
= 137 Ohm
in
= 137 Ohm
in
