Standard-E/A-Anschlussplan (Abb Standardmakro) - ABB ACS380 Hardwarehandbuch

68 Elektrische Installation


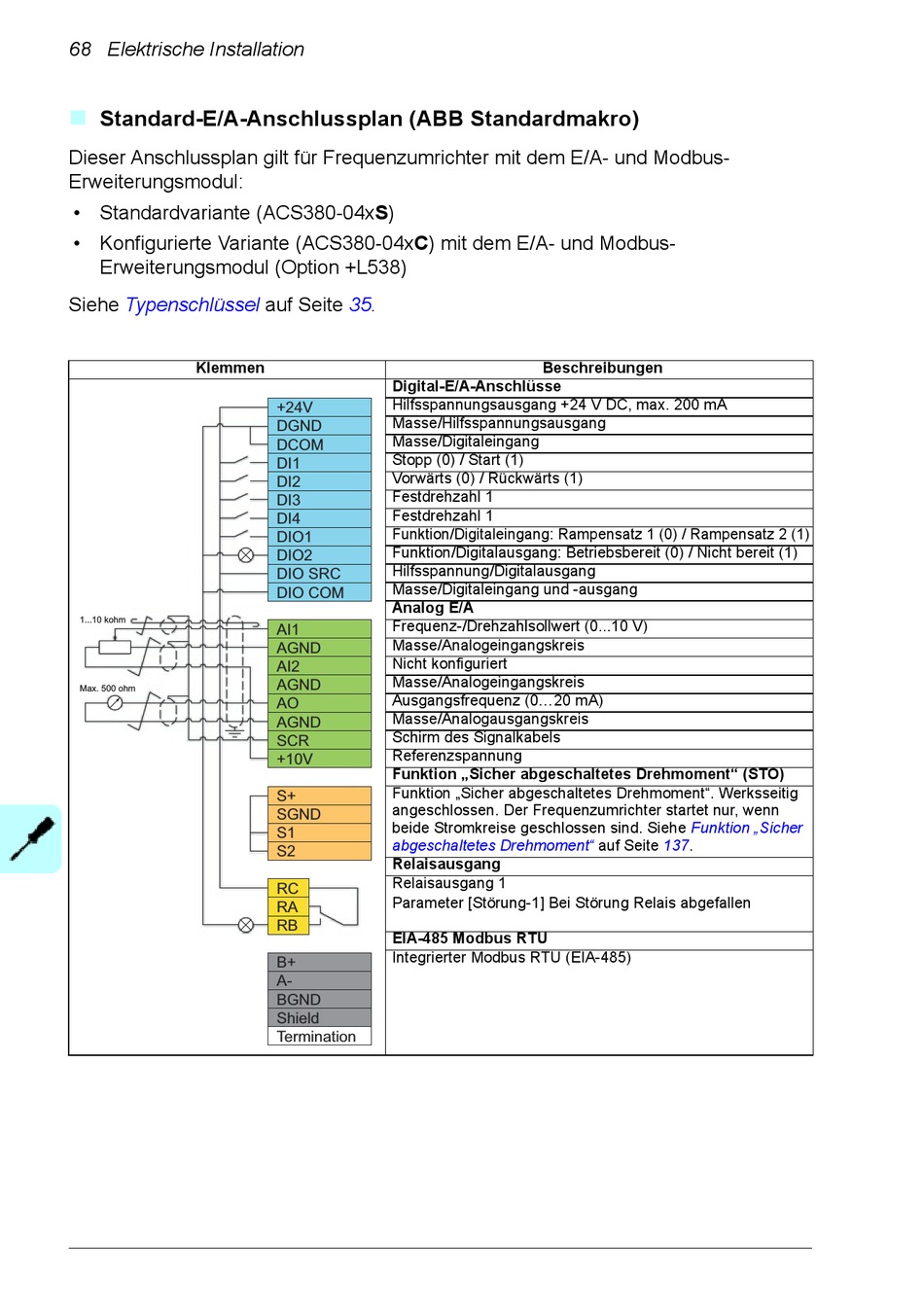

Standard-E/A-Anschlussplan (ABB Standardmakro)

Dieser Anschlussplan gilt für Frequenzumrichter mit dem E/A- und Modbus-
Erweiterungsmodul:
• Standardvariante (ACS380-04xS)
• Konfigurierte Variante (ACS380-04xC) mit dem E/A- und Modbus-
Erweiterungsmodul (Option +L538)
Siehe Typenschlüssel
Klemmen
1...10 kohm
Max. 500 ohm
auf Seite 35.
Digital-E/A-Anschlüsse
Hilfsspannungsausgang +24 V DC, max. 200 mA
+24V
Masse/Hilfsspannungsausgang
DGND
Masse/Digitaleingang
DCOM
Stopp (0) / Start (1)
DI1
Vorwärts (0) / Rückwärts (1)
DI2
Festdrehzahl 1
DI3
Festdrehzahl 1
DI4
Funktion/Digitaleingang: Rampensatz 1 (0) / Rampensatz 2 (1)
DIO1
Funktion/Digitalausgang: Betriebsbereit (0) / Nicht bereit (1)
DIO2
Hilfsspannung/Digitalausgang
DIO SRC
Masse/Digitaleingang und -ausgang
DIO COM
Analog E/A
Frequenz-/Drehzahlsollwert (0...10 V)
AI1
Masse/Analogeingangskreis
AGND
Nicht konfiguriert
AI2
Masse/Analogeingangskreis
AGND
Ausgangsfrequenz (0...20 mA)
AO
Masse/Analogausgangskreis
AGND
Schirm des Signalkabels
SCR
Referenzspannung
+10V
Funktion „Sicher abgeschaltetes Drehmoment" (STO)
Funktion „Sicher abgeschaltetes Drehmoment". Werksseitig
S+
angeschlossen. Der Frequenzumrichter startet nur, wenn
SGND
beide Stromkreise geschlossen sind. Siehe
S1
abgeschaltetes Drehmoment"
S2
Relaisausgang
Relaisausgang 1
RC
Parameter [Störung-1] Bei Störung Relais abgefallen
RA
RB
EIA-485 Modbus RTU
Integrierter Modbus RTU (EIA-485)
B+
A-
BGND
Shield
Termination
Beschreibungen
Funktion „Sicher
auf Seite 137.
