ABB General Purpose Drives
Hardware-Handbuch

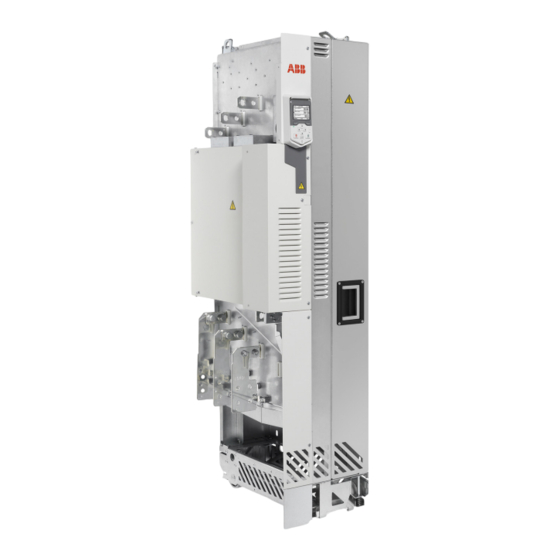

ACS580-04 Frequenzumrichtermodule (200 bis 500 kW)
The original English manual 3AXD50000015497 has been revised.
This translation is not valid any more. It will be revised within a few
weeks to come.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB ACS580-04

Inhaltszusammenfassung für ABB ACS580-04

  • Seite 1 ABB General Purpose Drives Hardware-Handbuch ACS580-04 Frequenzumrichtermodule (200 bis 500 kW) The original English manual 3AXD50000015497 has been revised. This translation is not valid any more. It will be revised within a few weeks to come.

  • Seite 2: Liste Ergänzender Handbücher

    NETA-21 remote monitoring tool installation and startup 3AUA0000096881 guide Im Internet finden Sie Handbücher und andere Produkt-Dokumentation im PDF-Format. Siehe Abschnitt Dokumente-Bibliothek im Internet auf der hinteren Einband-Innenseite. Wenn Handbücher nicht in der Dokumente-Bibliothek verfügbar sind, wenden Sie sich bitte an Ihre ABB-Vertretung.
  • Seite 3 Hardware-Handbuch ACS580-04 Frequenzumrichtermodule (200 bis 500 kW) Inhalt 1. Sicherheitsvorschriften 6. Installationsanleitung 9. Inbetriebnahme  2016 ABB Oy. Alle Rechte vorbehalten. 3AXD50000027443 Rev C GÜLTIG AB: 01.07.2016...

  • Seite 5: Inhaltsverzeichnis

    Inhalt Liste ergänzender Handbücher ..........2 1.
  • Seite 6 Anforderungstabelle ..........55 Zusätzliche Anforderungen an ABB-Motoren anderer Typen als M2_, M3_, M4_, HX_ und AM_ .
  • Seite 7 Anschluss der Steuerkabel ..........84 Standard-E/A-Anschlussplan (Makro ABB Standard) ......86 Schalter .
  • Seite 8 AI1 und AI2 als Pt100-, Pt1000-, Ni1000-, KTY83- und KTY84-Sensoreingänge (ANALOG IN/OUT) ..........89 Funktion "Sicher abgeschaltetes Drehmoment"...
  • Seite 9 Austausch der Hauptlüfter ..........111 Austausch des Frequenzumrichtermoduls .
  • Seite 10 R11 Standard-Konfiguration ..........133 R11 mit Optionen +E208+0H354+H356+0H370+0H371 .
  • Seite 11 Verdrahtung und Anschlüsse ........156 Inbetriebnahme .
  • Seite 12 Produktschulung ........... . . 179 Feedback zu den Antriebshandbüchern von ABB ......179...

  • Seite 13: Sicherheitsvorschriften

    Sicherheitsvorschriften 13 Sicherheitsvorschriften Inhalt dieses Kapitels Dieses Kapitel enthält Sicherheitsvorschriften für die Installation, den Betrieb und die Wartung des Frequenzumrichters. Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen, tödlichen Unfällen oder Schäden an den Geräten führen. Bedeutung von Warnungen und Hinweisen Warnungen weisen auf Bedingungen hin, die zu schweren oder tödlichen Verletzungen und/oder zu Schäden an den Geräten führen können.

  • Seite 14: Allgemeine Sicherheitsvorschriften Für Installation, Inbetriebnahme Und Wartung

    14 Sicherheitsvorschriften Allgemeine Sicherheitsvorschriften für Installation, Inbetriebnahme und Wartung Diese Vorschriften gelten für Personen, die die Installation des Frequenzumrichtermoduls durchführen oder an diesem Wartungsarbeiten ausführen. WARNUNG! Befolgen Sie diese Vorschriften. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen.
  • Seite 15 Sicherheitsvorschriften 15 mm [1,97 in.], wenn die Teleskoprampe vollständig eingeschoben ist und 150 mm [5,91 in.], wenn sie vollständig ausgezogen ist.) • Befestigen Sie die Installationsrampe sorgfältig. • Um ein Umkippen des Frequenzumrichtermoduls zu verhindern, verbinden Sie die oberen Hebeösen des Moduls und den Schaltschrankrahmen mit Ketten, bevor Sie das Modul in den Schaltschrank schieben oder aus dem Schaltschrank ziehen.
  • Seite 16 16 Sicherheitsvorschriften Hinweis: • Wenn Sie eine externe Quelle für den Startbefehl wählen und wenn diese aktiviert ist, startet der Frequenzumrichter unmittelbar nach einer Störungsquittierung, außer wenn Sie den Frequenzumrichter für Impulsstart konfiguriert haben. Weitere Informationen enthält das ACS580 Standard-Regelungsprogramm Firmware-Handbuch (3AXD50000019770 [deutsch]).

  • Seite 17: Elektrische Sicherheit Bei Installation, Inbetriebnahme Und Wartung

    Sicherheitsvorschriften 17 Elektrische Sicherheit bei Installation, Inbetriebnahme und Wartung Sicherheitsvorkehrungen vor dem Arbeiten an elektrischen  Komponenten Diese Warnungen gelten für alle Personen, die am Frequenzumrichter, dem Motorkabel oder dem Motor arbeiten. WARNUNG! Befolgen Sie diese Vorschriften. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen.

  • Seite 18: Weitere Vorschriften Und Hinweise

    18 Sicherheitsvorschriften Weitere Vorschriften und Hinweise  WARNUNG! Befolgen Sie diese Vorschriften. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen. • Elektrische Installations- oder Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. •...

  • Seite 19: Erdung

    Sicherheitsvorschriften 19 Erdung  Diese Vorschriften gelten für alle Personen, die für die Erdung des Frequenzumrichters verantwortlich sind. WARNUNG! Befolgen Sie diese Vorschriften. Die Nichtbeachtung der Vorschriften kann zu Verletzungen oder tödlichen Unfällen führen, Schäden an den Geräten verursachen und elektromagnetische Störungen erhöhen. •...

  • Seite 20: Zusätzliche Vorschriften Für Frequenzumrichter Mit Permanentmagnetmotor

    20 Sicherheitsvorschriften Zusätzliche Vorschriften für Frequenzumrichter mit Permanentmagnetmotor Sicherheit bei Installation, Inbetriebnahme und Wartung  Diese zusätzlichen Warnhinweise beziehen sich auf Antriebe mit Permanentmagnetmotoren. Die anderen Sicherheitsvorschriften in diesem Kapitel gelten ebenso. WARNUNG! Befolgen Sie diese Vorschriften. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen.

  • Seite 21: Einführung In Das Handbuch

    Einführung in das Handbuch 21 Einführung in das Handbuch Inhalt dieses Kapitels In diesem Kapitel werden der angesprochene Leserkreis und die Inhalte der Kapitel dieses Handbuchs beschrieben. Es enthält einen Ablaufplan mit den Schritten Prüfung des Lieferumfangs, Installation und Inbetriebnahme des Frequenzumrichters. In dem Ablaufplan wird auf Kapitel/Abschnitte in diesem und in anderen Handbüchern verwiesen.

  • Seite 22: Inhalt Des Handbuchs

    22 Einführung in das Handbuch Inhalt des Handbuchs Dieses Handbuch enthält die Anweisungen und Informationen für die Grundkonfiguration des Frequenzumrichtermoduls. Die Inhalte der Kapitel des Handbuchs sind nachfolgend kurz beschrieben. Sicherheitsvorschriften enthält die Sicherheitsvorschriften für die Installation, die Inbetriebnahme, den Betrieb und die Wartung des Frequenzumrichtermoduls. Einführung in das Handbuch enthält eine Einführung in dieses Handbuch.

  • Seite 23: Einteilung Nach Baugröße Und Optionscode

    Einführung in das Handbuch 23 Einteilung nach Baugröße und Optionscode Die Anweisungen, technische Daten und Maßzeichnungen, die nur bestimmte Frequenzumrichter-Baugrößen betreffen, sind mit der Baugrößenbezeichnung gekennzeichnet (R10 oder R11). Die Baugröße ist auf dem Typenschild des Frequenzumrichters angegeben. Die Anweisungen und technischen Daten, die nur bestimmte Optionen betreffen, sind mit Optionscodes gekennzeichnet, z.B.
  • Seite 24 24 Einführung in das Handbuch Aufgabe Siehe Standard-Frequenzumrichtermodule Installation des Frequenzumrichtermoduls in einem Schaltschrank (Seite • Installieren Sie die zusätzlichen Komponenten im Schrank, zum Beispiel: Netztrennschalter, Netzschütz, Anschluss der Leistungskabel (Seite AC-Netzsicherungen usw. Handbücher für optionale Geräte • Bauen Sie das Frequenzumrichtermodul in den Schrank ein.

  • Seite 25: Begriffe Und Abkürzungen

    Einführung in das Handbuch 25 Begriffe und Abkürzungen Begriff/Abkürzung Erklärung ACS-AP-x Komfort-Bedienpanel, erweiterte Steuertafel mit Tastatur für die Kommunikation mit dem Frequenzumrichter. Der ACS580 unterstützt die Typen ACS-AP-I und ACS-AP-S. CHDI-01 Optionales 115/230 V Digitaleingang-Erweiterungsmodul CMOD-01 Optionales Multifunktions-Erweiterungsmodul (externe 24 V AC/DC und Digital- E/A-Erweiterung) CMOD-02 Optionales Multifunktions-Erweiterungsmodul (externe 24 V AC/DC und isolierte...
  • Seite 26 26 Einführung in das Handbuch...

  • Seite 27: Funktionsprinzip Und Hardware-Beschreibung

    Inhalt dieses Kapitels In diesem Kapitel werden das Funktionsprinzip und der Aufbau des Frequenzumrichter- moduls beschrieben. Produktübersicht Der ACS580-04 ist ein Frequenzumrichtermodul für die Regelung von Asynchronmotoren und Permanentmagnetmotoren. Der Hauptstromkreis des Frequenzumrichters ist in der folgenden Abbildung dargestellt. ACS580-04...

  • Seite 28: Aufbau

    28 Funktionsprinzip und Hardware-Beschreibung Aufbau Standardkonfiguration des Frequenzumrichtermoduls  Hebeösen Befestigungswinkel Eingangskabel-Stromschienenanschlüsse (L1/U1, L2/V1, L3/W1) Elektronikkartengehäuse PE-Schiene Ausgangs-/Motorkabelanschlüsse (T1/U2, T2/V2, T3/W2) Steuerkabelkanal Hauptlüfter Sockel Obere Frontabdeckung Untere Frontabdeckung Bedienpanel Griff zum Herausziehen des Frequenzumrichtermoduls aus dem Schrank Ausstellbare Stützwinkel Befestigungsschrauben für den Grundrahmen hinter den ausstellbaren Stützwinkeln Sockelführungsblech Teleskoprampe zum Herausziehen und Hineinschieben des Moduls...

  • Seite 29: Frequenzumrichtermodul-Konfiguration Mit Option +B051

    Funktionsprinzip und Hardware-Beschreibung 29 Frequenzumrichtermodul-Konfiguration mit Option +B051  Die folgende Abbildung zeigt die Frequenzumrichtermodul-Konfiguration mit den montierten durchsichtigen Kunststoff-Abdeckungen (Option +B051). Obere Frontabdeckung Sockel Untere Frontabdeckung Bedienpanel Montierte durchsichtige Kunststoff- Abdeckungen (Option +B051) Beschreibungen der Teile siehe nächste Seite.
  • Seite 30 30 Funktionsprinzip und Hardware-Beschreibung +B051 +H370 Durchsichtige Kunststoffabdeckung, die über den Ausgangs-/Motorkabel-Anschlüsse Eingangskabeln (a) des Frequenz-umrichtermoduls anzubringen ist. Abdeckung der Durchführung für die seitlichen Kabel (b). Option +B051. Durchsichtige Kunststoffabdeckung, die über den Erdungsklemme für Motorkabelschirme Ausgangs-/Motorkabeln des Frequenz- umrichtermoduls mit Option +B051 anzubringen ist. Durchsichtige Kunststoffabdeckung, die auf der 10 Metallabdeckung Bei Option +H370 verfügt die Oberseite des Frequenzumrichtermoduls...

  • Seite 31: Bedienpanel

    Funktionsprinzip und Hardware-Beschreibung 31 Bedienpanel  ACS-AP-S Komfort-Bedienpanel ACS-AP-I Komfort-Bedienpanel (Option +J425) Türmontagesatz DPMP-01 (Option +J410) Bei der Standardkonfiguration des Frequenzumrichtermoduls befindet sich das Bedienpanel in der Bedienpanelhalterung der internen Regelungseinheit. Die Türmontage-Plattform DPMP-03 kann mit Option +J410 bestellt werden. Verwendung des Bedienpanels siehe ACS580 Standard-Regelungsprogramm Firmware- Handbuch (3AXD50000019770 [deutsch]) oder ACS-AP-X assistant control panel user’s manual (3AUA0000085685 [englisch]).

  • Seite 32: Übersicht Der Leistungs- Und Steueranschlüsse

    T3/W2 L3/W1 Optionssteckplatz 1 für optionale Feldbus-Adaptermodule Optionssteckplatz 2 für optionale E/A-Erweiterungsmodule Bedienpanel-Port E/A-Klemmenblöcke. Siehe Abschnitt Externe Steueranschlüsse unten und Abschnitt Standard-E/A- Anschlussplan (Makro ABB Standard) auf Seite 86. Bedienpanel (siehe Seite 91). du/dt- oder Sinusfilter (optional, siehe Seite 173.)

  • Seite 33: Externe Steueranschlüsse

    Funktionsprinzip und Hardware-Beschreibung 33 Externe Steueranschlüsse  Die Anordnung der externen Steueranschlüsse für die Regelungseinheit am Frequenzumrichtermodul ist im Folgenden dargestellt. SLOT 1 SLOT 1 Steckplatz 1 (optionale Feldbus- Adaptermodule) ANALOG IN/OUT 1…3 Analogeingang 1 Strom/Spannung- 1…3, AI1 Auswahlschalter für Analogeingang 1 4…6, AI2 4…6...

  • Seite 34: Typenschild

    Basiskonfiguration. Die Auswahloptionen werden im Anschluss daran, durch Pluscodes getrennt, angegeben (z.B. +J410). Die Hauptauswahlmöglichkeiten werden nachfolgend beschrieben. Es sind nicht alle Auswahlmöglichkeiten für alle Typen verfügbar. Weitere Informationen enthält das Dokument ACS580-04 Ordering Information (3AXD10000307681), das auf Anfrage erhältlich ist. Code Beschreibung Basis-Code, z.B.
  • Seite 35 Funktionsprinzip und Hardware-Beschreibung 35 Code Beschreibung Wenn keine Optionen ausgewählt wurden: Frequenzumrichtermodul zum Einbau in einen Schaltschrank, IP00 (UL-Typ offen), Montage in Buchbauweise mit Sockel, interne Regelungseinheit (im Frequenzumrichtermodul), Komfort-Bedienpanel ACS-AP-S und Panelhalterung, integrierte Drossel, Installationsrampe, Ausgangskabel-Anschlussklemmen in normaler Größe, ohne EMV-Filter, ohne DC-Stromschienenanschlüsse, ACS580 Standard- Regelungsprogramm, RS-485 Modbus RTU Adaptermodul (CEIA-01), Funktion Sicher abgeschaltetes Drehmoment (STO), Leiterplatten mit Schutzlack, gedruckte mehrsprachige Kurzanleitung für die Installation und Inbetriebnahme.
  • Seite 36 36 Funktionsprinzip und Hardware-Beschreibung Code Beschreibung Gedruckte Handbücher. Hinweis: Englischsprachige Handbücher werden geliefert, wenn die gewählte Sprache nicht verfügbar ist. R700 Englisch R701 Deutsch R702 Italienisch R707 Französisch R712 Chinesisch...

  • Seite 37: Anleitung Zur Planung Der Schaltschrank-Installation

    Betrieb des Frequenzumrichters. Haftungsbeschränkung Sie müssen die Installation stets gemäß den geltenden Vorschriften und Bestimmungen planen und durchführen. ABB übernimmt keinerlei Haftung für Installationen, bei denen Gesetze, örtliche und/oder andere Vorschriften nicht eingehalten worden sind. Einbaupositionen des Frequenzumrichtermoduls.

  • Seite 38: Grundsätzliche Anforderungen An Den Schaltschrank

    38 Anleitung zur Planung der Schaltschrank-Installation Grundsätzliche Anforderungen an den Schaltschrank Verwenden Sie einen Schaltschrank, der: • einen ausreichend stabilen Rahmen besitzt, um das Gewicht der Frequenz- umrichterkomponenten, Steuergeräte und -kreise und weiterer eingebauter Geräte zu tragen • den Benutzer vor Berührung unter Spannung stehender Teile des Frequenz- umrichtermoduls schützt und die Anforderungen an Staub- und Feuchtigkeitsschutz erfüllt •...

  • Seite 39: Planung Des Aufbaus Des Schaltschranks

    Anleitung zur Planung der Schaltschrank-Installation 39 Planung des Aufbaus des Schaltschranks Führen Sie eine großzügige Platzbedarfsplanung durch, um eine einfache Installation und Wartung sicherzustellen. Ein ausreichender Kühlluftstrom, notwendige Abstände, Kabel und Kabelführungsstrukturen benötigen ebenfalls ausreichenden Platz. Sorgen Sie für ausreichenden Abstand zwischen der/den Regelungskarte(n) und: •...

  • Seite 40: Aufbaubeispiel, Tür Geöffnet (Standardkonfiguration Des Frequenzumrichtermoduls)

    40 Anleitung zur Planung der Schaltschrank-Installation Aufbaubeispiel, Tür geöffnet (Standardkonfiguration des  Frequenzumrichtermoduls) L1/U1 L2/V1 L3/W1 T3/W2 T2/V2 T1/U2 A – A 1 Rahmenprofil-Konstruktion des Schaltschranks 8 Motorkabel mit Schutzleiter des Frequenzumrichtermoduls 2 Senkrechte (2a, 2b) und waagerechte (2c, 9 Regelungseinheit des Frequenzumrichtermoduls. 2d) Luftschottbleche trennen die kalten und Hinweis: Bei einer internen Regelungseinheit ist der warmen Bereiche (passgenaue...

  • Seite 41: Aufbaubeispiel, Tür Geöffnet (Option +B051)

    Anleitung zur Planung der Schaltschrank-Installation 41 Aufbaubeispiel, Tür geöffnet (Option +B051)  Die Abbildung zeigt ein Aufbaubeispiel für Frequenzumrichtermodule mit IP20 Abdeckungen (Option +B051). L1/U1 L2/V1 L3/W1 T3/W2 T2/V2 T1/U2 A – A 1 Rahmenprofil-Konstruktion des 7 Frequenzumrichtermodul Schaltschranks Senkrechte (2a) und waagerechte (2b) 8 Motorkabel mit Schutzleiter des Luftschottbleche trennen die kalten und Frequenzumrichtermoduls...

  • Seite 42: Erdungsanschlüsse Im Inneren Des Schaltschranks

    Schaltschrank. Genauere Angaben siehe die Anweisungen zur Modulinstallation. WARNUNG! Eine Schrankbefestigung durch Schweißen sollte vermieden werden. ABB haftet nicht für Schäden, die durch Elektroschweißen entstanden sind, da der Schweißstromkreis elektronische Schaltkreise im Schrank beschädigen kann. Weitere Informationen enthält Abschnitt Schweißen...

  • Seite 43: Planung Der Schrankaufstellung Auf Einem Kabelkanal

    Anleitung zur Planung der Schaltschrank-Installation 43 Planung der Schrankaufstellung auf einem Kabelkanal Wenn Sie die Schrankaufstellung auf einem Kabelkanal planen, ist Folgendes zu beachten: • Die Struktur des Schaltschranks muss ausreichend robust sein. Wenn der Schranksockel nicht vollflächig aufliegt, ruht das Gewicht des Schranks auf den Abschnitten, die auf dem Boden stehen.
  • Seite 44 44 Anleitung zur Planung der Schaltschrank-Installation • Im Schaltschrank muss eine ausreichende Hochfrequenz-Erdung hergestellt werden, um EMV-Störungen und hochohmige Strukturen/Abstrahlung zu verhindern. Eine gute Hochfrequenzerdung erfolgt mit kurzen Kupferlitzen mit geringer Induktivität. Aufgrund der großen Entfernungen im Schaltschrank kann keine einseitige Hochfrequenzerdung verwendet werden.

  • Seite 45: Planung Der Kühlung

    Anleitung zur Planung der Schaltschrank-Installation 45 Planung der Kühlung Wenn Sie die Kühlung des Schaltschranks planen, sind folgende Richtlinien zu beachten: • Der Aufstellort muss ausreichend belüftet sein, damit die Anforderungen in Bezug auf den Kühlluftstrom und die Umgebungstemperaturen erfüllt werden, siehe Seiten und 124.

  • Seite 46: Das Zurückströmen Erhitzter Kühlluft Verhindern

    46 Anleitung zur Planung der Schaltschrank-Installation • Die internen Lüfter der Frequenzumrichtermodule reichen normalerweise aus, um die Temperaturen des Frequenzumrichters in IP22 Schaltschränken niedrig genug im zulässigen Bereich zu halten. • Bei IP54 Schaltschränken werden dicke Filtermatten verwendet, um das Eindringen von Wasserspritzern in den Schaltschrank zu verhindern.

  • Seite 47: Standardkonfiguration Des Frequenzumrichtermoduls

    Anleitung zur Planung der Schaltschrank-Installation 47 Standardkonfiguration des Frequenzumrichtermoduls  Diese Abbildung zeigt die Lage der Luftschottbleche in einem Beispiel-Schaltschrank. Beschreibungen siehe nächste Seite L1/U1 L2/V1 L3/W1 T3/W2 T2/V2 T1/U2 C – C A - A B - B D – D...
  • Seite 48 48 Anleitung zur Planung der Schaltschrank-Installation 1a Luftstrom zum Frequenzumrichtermodul, max. Optionales Luftschottblech, das benötigt wird, 40 °C (104 °F) wenn im unteren Abschnitt der Schranktür kein Lüfter eingebaut ist (siehe 1b auf Seite 39). 1b Lufteinlass zu den Elektronikkarten des Frequenzumrichtermodul Frequenzumrichtermoduls und zu den DC- und Ausgangsstromschienen...

  • Seite 49: Frequenzumrichtermodul Mit Option +B051

    Anleitung zur Planung der Schaltschrank-Installation 49 Frequenzumrichtermodul mit Option +B051  Diese Abbildung zeigt die Lage der Luftschottbleche in einem Beispiel-Schaltschrank. L1/U1 L2/V1 L3/W1 T3/W2 T2/V2 T1/U2 C – C B – B A – A 1a Luftstrom zum Frequenzumrichtermodul, max. Frequenzumrichtermodul 40 °C (104 °F) 1b Lufteinlass zu den Elektronikkarten des...

  • Seite 50: Erforderliche Freie Abstände

    Tiefe: 600 mm (23,62 in.) • Höhe: 2000 mm (78,74 in.). Andere Installationspositionen Wenden Sie sich an Ihre ABB-Vertretung bezüglich weiterer Anweisungen. Frequenzumrichtermodul auf seiner Rückseite liegend  Wenn Sie das Frequenzumrichtermodul auf seiner Rückseite liegend installieren, stellen Sie sicher, dass die nach oben strömende warme Abluft aus dem Modul keine Gefahr...

  • Seite 51: Planung Der Einbauposition Des Bedienpanels

    Anleitung zur Planung der Schaltschrank-Installation 51 Planung der Einbauposition des Bedienpanels Beachten Sie bei der Planung der Einbauposition des Bedienpanels die folgenden Alternativen: • Standardmäßig wird das Bedienpanel an der Regelungseinheit im Frequenzumrichtermodul installiert. • Das Bedienpanel kann unter Verwendung des Bedienpanel-Türmontagesatzes (Option +J410) auf der Schaltschranktür montiert werden.
  • Seite 52 52 Anleitung zur Planung der Schaltschrank-Installation...

  • Seite 53: Anleitung Zur Planung Der Elektrischen Installation

    Vorschriften geplant und ausgeführt werden. ABB übernimmt keinerlei Haftung für Installationen, die nicht gemäß den örtlichen Gesetzen und Vorschriften geplant und ausgeführt wurden. Wenn die von ABB gegebenen Empfehlungen nicht beachtet werden, können beim Einsatz des Frequenzumrichters Probleme auftreten, die durch die...

  • Seite 54: Auswahl Der Netztrennvorrichtung

    54 Anleitung zur Planung der elektrischen Installation Auswahl der Netztrennvorrichtung Installieren Sie eine handbetätigte Eingangs-Trennvorrichtung zwischen der AC- Einspeisung und dem Frequenzumrichter. Die Trennvorrichtung muss so beschaffen sein, dass sie in geöffneter Position für Installations- und Wartungsarbeiten verriegelt werden kann. Europäische Union ...

  • Seite 55: Anforderungstabelle

    Die folgende Tabelle bietet Unterstützung bei der Auswahl der Motorisolation und der optionalen du/dt-Filter von ABB, der isolierten B-seitigen (Nichtantriebsseite) Motorlager und Gleichtaktfilter von ABB. Wenn der Motor die folgenden Anforderungen nicht erfüllt oder die Installation nicht sachgerecht ausgeführt ist, kann dies zu einer verkürzten Lebensdauer des Motors oder Schäden an den Motorlagern und zum Erlöschen der...

  • Seite 56: Zusätzliche Anforderungen An Abb-Motoren Anderer Typen Als M2_, M3_, M4_, Hx

    Ausgang des Frequenzumrichters Gleichtaktfilter (Option +E208) Isoliertes Motorlager auf B-Seite Zusätzliche Anforderungen an ABB-Motoren anderer Typen als M2_, M3_, M4_, HX_ und AM_ Es gelten die Anforderungen gemäß der Kategorie Nicht-ABB-Motoren. Zusätzliche Anforderungen an ABB-Hochleistungsmotoren und Motoren mit Schutzart IP23 Die Bemessungsleistung von Hochleistungsmotoren ist höher als diejenige, die für die...

  • Seite 57: Spannung

    Nennleistung von weniger als 350 kW. Für größere Motoren wenden Sie sich bitte an den Motorenhersteller. Anforderung an Netznennspann. Motorisolation du/dt-Filter von ABB, isoliertes B-seitiges Motorlager und ABB-Gleichtaktfilter 100 kW < P < 350 kW oder IEC 315 < Baugröße < IEC 400 <...

  • Seite 58: Auswahl Der Leistungskabel

    58 Anleitung zur Planung der elektrischen Installation Auswahl der Leistungskabel Allgemeine Regeln  Die Leistungs- und Motorkabel müssen entsprechend den lokalen Vorschriften ausgewählt werden. • Wählen Sie ein Kabel, das für den Nennstrom des Frequenzumrichters ausgelegt ist. Im Abschnitt Nenndaten (Seite 117) sind die Nennströme angegeben. •...
  • Seite 59 Anleitung zur Planung der elektrischen Installation 59 Siehe auch Klemmengrößen und Daten der Kabeldurchführungen für Leistungskabel Seite 121. Frequenz- umrichter- Cu-Kabeltyp Al-Kabel- ACS880-04- = 380…415 V (380, 400, 415 V) 505A-4 3 × (3×95) 3 × (3×150) 585A-4 3 × (3×120) 3 ×...

  • Seite 60: Alternative Leistungskabeltypen

    60 Anleitung zur Planung der elektrischen Installation Alternative Leistungskabeltypen  Die empfohlenen sowie die nicht zulässigen Leistungskabeltypen, die mit dem Frequenzumrichter verwendet werden können, sind nachfolgend dargestellt. Empfohlene Leistungskabeltypen Ein symmetrisch geschirmtes Kabel mit drei Phasenleitern und einem konzentrischen PE-Leiter als Schirm. Der Schirm muss den Anforderungen von IEC 61439-1, siehe Abschnitt Motorkabelschirm auf Seite 60.

  • Seite 61: Auswahl Der Steuerkabel

    Sofern ihre Spannung 48 V nicht übersteigt, können relaisgesteuerte Signale über die gleichen Kabel wie die digitalen Eingangssignale übertragen werden. Die relaisgesteuerten Signale sollten über verdrillte Leiterpaare übertragen werden. Relaiskabeltyp  Der Kabeltyp mit geflochtenem Metallschirm (z.B. ÖLFLEX von LAPPKABEL, Deutschland) wurde von ABB geprüft und zugelassen.

  • Seite 62: Länge Und Typ Des Bedienpanelkabels

    62 Anleitung zur Planung der elektrischen Installation Länge und Typ des Bedienpanelkabels  Das Kabel vom Bedienpanel zum Frequenzumrichter darf nicht länger als 3 Meter (10 ft) sein. Kabeltyp: geschirmtes CAT 5e oder besseres Ethernet-Patchkabel mit RJ-45-Enden. Verlegung der Kabel ...

  • Seite 63: Separate Steuerkabelkanäle

    Kurzschlüssen Schützen Sie den Frequenzumrichter mit Sicherungen (a) und das Eingangskabel mit Sicherungen (b) wie hier abgebildet: ACS580-04 Wählen Sie die Sicherungen oder den Schutzschalter in der Spannungsverteilung entsprechend der lokalen Vorschriften für den Schutz der Eingangskabel. Wählen Sie die Sicherungen für den Frequenzumrichter entsprechend den Anweisungen in Kapitel...

  • Seite 64: Schutz Von Motor Und Motorkabel Bei Kurzschlüssen

    Schäden an angeschlossenen Geräten bei einem Kurzschluss im Frequenzumrichter. Für den Schutz des Eingangskabels sind keine separaten Sicherungen nötig. Hinweis 2: Leistungsschalter dürfen nicht ohne Sicherungen verwendet werden. Für weitere Informationen setzen Sie sich mit ABB in Verbindung. Schutz von Motor und Motorkabel bei Kurzschlüssen ...

  • Seite 65: Schutz Des Frequenzumrichters Vor Erdschlüssen

    Anleitung zur Planung der elektrischen Installation 65 Schutz des Frequenzumrichters vor Erdschlüssen Der Frequenzumrichter ist mit einer internen Erdschluss-Schutz-Funktion zum Schutz des Frequenzumrichters vor Erdschluss im Motor und den Motorkabeln in TN-Netzen (geerdet) ausgestattet. Diese dient nicht zum Schutz von Personen und ist keine Brandschutzeinrichtung.

  • Seite 66: Verwendung Von Leistungsfaktor-Kompensations-Kondensatoren

    Leistungsfaktor-Kompensations-Kondensatoren sind für die Verwendung mit Frequenzumrichtern nicht erforderlich. Falls jedoch ein Frequenzumrichter an ein System mit Leistungsfaktor-Kompensations-Kondensatoren angeschlossen werden soll, erfragen Sie weitere Anweisungen bei ABB. Verwendung eines Schutzschalters zwischen Frequenzumrichter und Motor Wir empfehlen, zwischen dem Permanentmagnetmotor und dem Frequenzumrichterausgang einen Schutzschalter einzubauen.

  • Seite 67: Verwendung Eines Bypass-Anschlusses

    Anleitung zur Planung der elektrischen Installation 67 Verwendung eines Bypass-Anschlusses Wenn ein Bypass-Betrieb nötig ist, verwenden Sie mechanisch oder elektrisch verriegelte Schütze zwischen Motor und Frequenzumrichter sowie zwischen Motor und Netzanschluss. Stellen Sie durch die Verriegelung sicher, dass die Schütze nicht gleichzeitig geschlossen werden können.

  • Seite 68: Umschalten Der Motor-Spannungsversorgung Vom Frequenzumrichter Zur Direkten

    68 Anleitung zur Planung der elektrischen Installation Umschalten der Motor-Spannungsversorgung vom Frequenzumrichter zur direkten Versorgung über das Netz 1. Stoppen Sie den Frequenzumrichter und den Motor mit dem Bedienpanel des Frequenzumrichters (Frequenzumrichter im Modus Lokalsteuerung) oder mit dem externen Stoppsignal (Frequenzumrichter im Modus Fernsteuerung). 2.
  • Seite 69 Anleitung zur Planung der elektrischen Installation 69 Die Schutzeinrichtung muss so nahe wie möglich an dem jeweiligen induktiven Verbraucher installiert werden. Die Schutzeinrichtungen darf nicht an den Relaisausgängen installiert werden. 230 V AC 230 V AC +24 V DC 1) Relaisausgänge; 2) Varistor; 3) RC-Filter; 4) Diode...

  • Seite 70: Anschluss Eines Motortemperaturfühlers An Den E/A Des Frequenzumrichters

    70 Anleitung zur Planung der elektrischen Installation Anschluss eines Motortemperaturfühlers an den E/A des Frequenzumrichters WARNUNG! IEC 60664 fordert eine doppelte oder verstärkte Isolation zwischen spannungsführenden Teilen und der Oberfläche zugänglicher Teile der elektrischen Geräte, die entweder nichtleitend oder leitend sind, jedoch nicht an die Schutzerde angeschlossen sind.

  • Seite 71: Installationsanleitung

    Installationsanleitung 71 Installationsanleitung Inhalt dieses Kapitels Dieses Kapitel enthält allgemeine Anweisungen für die Installation des Frequenz- umrichtermoduls. Das Kapitel bezieht sich auf die Kapitel mit den Installationsbeispiele, die konfigurationsspezifische Installationsanweisungen enthalten. Sicherheit WARNUNG! Die in diesem Kapitel beschriebenen Installationsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Befolgen Sie die Anweisungen in Kapitel Sicherheitsvorschriften.

  • Seite 72: Transport Und Auspacken Des Geräts

    72 Installationsanleitung Transport und Auspacken des Geräts WARNUNG! Befolgen Sie die Sicherheitsvorschriften in Kapitel Sicherheitsvorschriften. Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen oder tödlichen Unfällen oder zu Schäden an der Ausrüstung führen. Transportieren Sie das Paket mit einem Gabelhubwagen zum Montageort. Öffnen und Entpacken Sie das Transportpaket wie folgt (siehe Packungszeichnung auf Seite 67): •...
  • Seite 73 Installationsanleitung 73 3AUA0000101742 Inhalt des Transportpakets Mit Option +0B051: Durchsichtige Kunststoffabdeckungen. Inhalt des Pakets siehe unten. Bei Standardkonfiguration des Frequenzumrichtermoduls: Motorkabel-Anschlussfahnen. Inhalt des Pakets siehe unten. Sperrholz als Stütze Frequenzumrichtermodul mit werksseitig installierten Optionen und mehrsprachigem Restspannungs- Warnaufkleber, oberes Führungsblech, Sockelführungsblech, Teleskoprampe, Befestigungsschrauben in einem Kunststoffbeutel, Regelungseinheiten-Optionen, Lieferdokumente, gedruckte mehrsprachige Kurzanleitung für die Installation und Inbetriebnahme.
  • Seite 74 74 Installationsanleitung Inhalt von Paket B1 (Option +B051) Papier-Füllmaterial Durchsichtige Kunststoff- abdeckung für Motorkabel Deckel des Kartons Unterteil des Kartons Tragholz/-profil Bänder Durchsichtige Kunststoff- abdeckung hinten (unten) Durchsichtige Kunststoff- abdeckung hinten (oben) Durchsichtige Kunststoff- abdeckung vorn 10 Durchsichtige Kunststoff- abdeckung für Eingangskabel 11 Durchsichtige Kunststoff- abdeckung oben 12 Durchsichtige Kunststoff-...
  • Seite 75 Installationsanleitung 75 Inhalt des Eingangskabel- Anschlussklemmenpakets (Option +H370) Metallabdeckung mit Erdungsschiene Papier-Füllmaterial Eingangskabel- Anschlussklemme L3/W1 Eingangskabel- Anschlussklemme L2/V1 Eingangskabel- Anschlussklemme L1/U1 Karton Schrauben und Isolatoren in einem Kunststoffbeutel 33AXD5000009522 Inhalt des Rampenpakets Schraubenpaket Teleskoprampe zum Herausziehen und Hineinschieben von Modulen in den Schaltschrank Karton 3AXD50000010005...

  • Seite 76: Prüfen Der Lieferung

    76 Installationsanleitung Inhalt des Pakets mit Zubehörteilen Schraubenpaket Durchführung Halterung für die Befestigung des Frequenzumrichtermoduls von oben an einer Systemchassis- Lochschiene des Rittal Schaltschranks. Siehe Seite Halterung für die Befestigung des Frequenzumrichtermoduls von oben an einer Montageplatte oder einer Wand. Die Halterung schafft einen Spalt für den Kühlluftstrom und verhindert, dass die Schrauben des...

  • Seite 77: Isolation Der Baugruppe Prüfen

    Ein Installationsbeispiel für den Einbau des Frequenzumrichtermoduls in einen Schaltschrank des Typs Rittal TS 8 enthält Kapitel Installationsbeispiel - Frequenzumrichtermodul mit IP20 Abdeckungen (Option +B051) auf Seite 89. Siehe auch ACS580-04 drive modules (200 to 560 kW, 300 to 700 hp) quick installation guide (3AXD50000015469 [englisch]).

  • Seite 78: Optionale Eingangskabel-Anschlüsse Und Erdungsstromschienen (+H370)

    78 Installationsanleitung Optionale Eingangskabel-Anschlüsse und Erdungsstromschienen  (+H370) Installieren Sie die Eingangskabelanschlüsse entsprechend der Darstellung in Kapitel Schritt-für-Schritt-Zeichnungen für ein Installationsbeispiel der Frequenzumrichtermodule mit den Optionen +B051 und +E208 in einem 600 mm breiten Rittal TS 8 Schaltschrank auf Seite 177. Die Metallabdeckung mit Erdungsschiene wie unten gezeigt anbringen.

  • Seite 79: Befestigung Des Frequenzumrichtermoduls An Einer Montageplatte Oder Einer Wand

    Installationsanleitung 79 Befestigung des Frequenzumrichtermoduls an einer Montageplatte  oder einer Wand Verwenden Sie die Halterung, wenn Sie das Frequenzumrichtermodul direkt auf einer Montageplatte oder einer Wand befestigen. Die Halterung verhindert, dass die Schrauben des Frequenzumrichtermoduls die Platte streifen. M4×12 Torx Alternativen für die Erdung des Frequenzumrichtermoduls ...

  • Seite 80: Installation Des Unteren Gitters (Für Schutzart Ip20)

    80 Installationsanleitung Installation des unteren Gitters (für Schutzart IP20)  Für Option +B051: Wenn auf der Modulunterseite Schutzart IP20 erforderlich ist, muss das Bodengitter wie abgebildet installiert werden. Die Haken an den Hebeösen anbringen und das Modul an den Installationsort heben/transportieren.

  • Seite 81: Anschluss Der Leistungskabel

    Installationsanleitung 81 Anschluss der Leistungskabel Anschlussplan  (PE) (PE) ACS580-04 UDC- UDC+ EINGAN AUSGAN Alternativen enthält Abschnitt Auswahl der Netztrennvorrichtung auf Seite Installationsbeispiel dieses Kapitels ist die Netztrennvorrichtung nicht im selben Schrank wie das Frequenzumrichtermodul. Bei Verwendung von geschirmten Kabeln und einer Leitfähigkeit des Schirms <50 % der Leitfähigkeit der Phasenleiter muss ein separates PE-Kabel (2a) oder ein Kabel mit einem Erdleiter...

  • Seite 82: Vorgehensweise Bei Leistungskabelanschlüssen

    82 Installationsanleitung Ein separates Erdungskabel ist zu verwenden, wenn die Leitfähigkeit des Kabelschirms < 50 % der Leitfähigkeit des Phasenleiters beträgt und das Kabel keinen symmetrisch aufgebauten Erdleiter enthält (siehe Seite 55). Gleichtaktfilter (optional, siehe Seite 50). du/dt-Filter (optional, siehe Seite 147) EMV-Filter (Option +E210) Das Gehäuse des Frequenzumrichtermoduls muss mit dem Schrankrahmen galvanisch verbunden sein.

  • Seite 83: Dc-Anschluss

    Die UDC+ und UDC– Klemmen können für Konfigurationen mit einer DC-Sammelschiene für mehrere Frequenzumrichtermodule benutzt werden. Dadurch kann die von einem Modul zurückgespeiste Energie von einem anderen Modul im motorischen Betrieb genutzt werden. Weitere Informationen erhalten Sie von Ihrer ABB-Vertretung.

  • Seite 84: Anschluss Der Steuerkabel

    84 Installationsanleitung Anschluss der Steuerkabel 1. Die mittlere vordere Abdeckung des Frequenzumrichtermoduls entfernen. Kombischraube M4×8 Torx T20 2 2. Installieren Sie die Optionsmodule, falls diese noch nicht installiert sind. Siehe Abschnitt Installation von optionalen Modulen auf Seite 91. 3. Führen Sie die Steuerkabel in den Schrank. 4.
  • Seite 85 Regelungseinheit an. Siehe Abschnitt Standard-E/A-Anschlussplan (Makro ABB Standard) auf Seite zu den Standard-E/A-Anschlüssen des Makros ABB Standard. Angaben zu den anderen Makros enthält das ACS580 Standard-Regelungsprogramm Firmware-Handbuch (3AXD50000019770 [deutsch]). Verwenden Sie Schrumpfschlauch oder Isolierband, um hervorstehende Drähte zusammenzuhalten. Ziehen Sie die Schrauben fest, um den Anschluss zu sichern.

  • Seite 86: Standard-E/A-Anschlussplan (Makro Abb Standard)

    86 Installationsanleitung Standard-E/A-Anschlussplan (Makro ABB Standard)  Nachfolgend werden die Standard-E/A-Anschlüsse des Makros ABB Standard dargestellt. Analogeingang 1 1…10 kOhm Schirm des Signalkabels Ausgangsfrequenz/-drehzahl-Sollwert 1: 0…10 V AGND Masse Analogeingangskreis Auswahl Strom/Spannung für Analogeingang 1 Analogeingang 2 +10V Referenzspannung 10 V DC...

  • Seite 87: Schalter

    Installationsanleitung 87 Hinweise: Strom [0(4)…20 mA, R = 100 Ohm] oder Spannung [0(2)…10 V, R > 200 kOhm] Eingangsauswahl mit Schalter AI1. Eine Einstellungsänderung erfordert die Änderung des entsprechenden Parameters. Strom [0(4)…20 mA, R = 100 Ohm] oder Spannung [ 0(2)…10 V, R >...

  • Seite 88: Pnp-Konfiguration Für Digitaleingänge (Digital In)

    88 Installationsanleitung PNP-Konfiguration für Digitaleingänge (DIGITAL IN) Interne und externe +24-V-Einspeiseanschlüsse für PNP-Konfiguration sind in der folgenden Abbildung dargestellt. Interne +24-V- Externe +24-V- Spannungsversorgung Spannungsversorgung PNP-Anschluss (Quelle) PNP-Anschluss (Quelle) +24V +24V DGND DGND 0 V DC DCOM DCOM +24 V DC NPN-Konfiguration für Digitaleingänge (DIGITAL IN) Interne und externe +24-V-Einspeiseanschlüsse für NPN-Konfiguration sind in der folgenden Abbildung dargestellt.

  • Seite 89: Anschlussbeispiele Von 2-Leiter Und 3-Leiter-Sensoren

    Installationsanleitung 89 Anschlussbeispiele von 2-Leiter und 3-Leiter-Sensoren Hand/Auto, Hand/PID und PID-Makros verwenden Analogeingang 2 (AI2). In den Makro- Anschlussplänen auf dieser und der nächsten Seite wird ein extern gespeister Sensor verwendet (Anschlüsse nicht gezeigt). Die folgenden Abbildungen sind Beispiele für Anschlüsse unter Verwendung eines 2-Leiter- oder 3-Leiter-Sensors/Gebers, die über den Hilfsspannungsausgang des Frequenzumrichters versorgt werden.

  • Seite 90: Funktion "Sicher Abgeschaltetes Drehmoment" (Sto)

    90 Installationsanleitung 1…3 × (Pt100 oder Pt1000) oder 1 × (Ni1000 oder KTY83 oder AGND AGND 1. Den Eingangstyp mit Schalter S1 für Analogeingang AI1 oder mit S2 für Analogeingang AI2 auf Spannung einstellen. Die entsprechende Einheit des Analogeingangs auf V (Volt) in Parametergruppe 12 Standard AI einstellen.

  • Seite 91: Installation Von Optionalen Modulen

    Installationsanleitung 91 Installation von optionalen Modulen Den Frequenzumrichter vom Netz trennen. Die Netztrennvorrichtung verriegeln und durch Messen sicherstellen, dass keine Spannung anliegt. Optionssteckplatz 2 (E/A-Erweiterungsmodule)  1. Das optionale Modul vorsichtig in den Steckplatz auf der Regelungseinheit einstecken. 2. Die Befestigungsschraube festziehen. 3.
  • Seite 92 92 Installationsanleitung 1. Die Abdeckung des USB-Anschlusses am Bedienpanel nach oben schieben. 2. Den Mini-B-Stecker am USB-Kabel mit dem USB-Anschluss des Bedienpanels verbinden. 3. Den A-Stecker am USB-Kabel mit dem USB-Anschluss des PC (a) verbinden. -> Auf dem Bedienpanel wird angezeigt: USB connected (b). USB connected Stop Loc/Rem...

  • Seite 93: Installationsbeispiel - Frequenzumrichtermodul Mit Ip20 Abdeckungen (Option +B051)

    Vorderseite in Richtung Schranktür platziert. Haftungsbeschränkung Befolgen Sie immer die in diesem Kapitel angegebenen allgemeinen Regeln sowie die lokalen Gesetzen und Vorschriften. ABB übernimmt keinerlei Haftung für Installationen, die nicht gemäß den örtlichen Gesetzen und Vorschriften geplant und ausgeführt wurden. Sicherheit WARNUNG! Die in diesem Kapitel beschriebenen Installationsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

  • Seite 94: Erforderliche Teile

    System-Chassis mit Montageplatte/-flansch, äußere Montageebene bei 600 mm horizontal TS 4396.500 Tragschienen, ungelocht SK 3243.200 Luftfilter 323 mm × 323 mm. Filtermatten entfernen. Vom Kunden angefertigte Teile (keine ABB- oder Rittal-Produkte) Luftschottbleche Siehe Abschnitt Das Zurückströmen erhitzter Kühlluft verhindern auf Seite und Abschnitt Luftschottbleche für das Frequenzumrichermodul mit Option...

  • Seite 95: Installation Des Frequenzumrichtermoduls In Einem Schaltschrank

    Schritt-für-Schritt-Zeichnungen für ein Installationsbeispiel der Frequenzumrichtermodule mit den Optionen +B051 und +E208 in einem 600 mm breiten Rittal TS 8 Schaltschrank auf Seite und ACS580-04 Kurzanleitung für die Installation und Inbetriebnahme (3AXD50000015469). • Das System-Chassis an der Rückseite des Schrankrahmens montieren.
  • Seite 96 96 Installationsbeispiel - Frequenzumrichtermodul mit IP20 Abdeckungen (Option +B051) Schritt Aufgabe (Motorkabel) Die untere Frontabdeckung am Frequenzumrichtermodul befestigen. Schritt Aufgabe (Eingangskabel) Die Eingangskabelschirme (falls vorhanden) am Schrankeingang mit einer 360°-Erdung versehen. Die verdrillten Schirme der Eingangskabel und das separate Erdungskabel (falls vorhanden) an die Erdungsschiene des Schaltschranks anschließen.

  • Seite 97: Installation Von Dach Und Tür

    Installationsbeispiel - Frequenzumrichtermodul mit IP20 Abdeckungen (Option +B051) 97 Installation von Dach und Tür Die Lufteinlassgitter der Schaltschranktür und die Abstandselemente auf der Oberseite des Schaltschranks wie unten gezeigt installieren. Rittal 7967.000 Rittal 3326.200 592 [23,31] 3AUA0000145776 Tür Diese Gitter möglichst dicht beieinander installieren. Die Filtermatten entfernen.

  • Seite 98: Weitere Angaben

    98 Installationsbeispiel - Frequenzumrichtermodul mit IP20 Abdeckungen (Option +B051) Weitere Angaben Eingangskabel-Durchführung von oben  Wenn Sie die Eingangskabel von oben in das Frequenzumrichtermodul führen, setzen Sie in der oberen Kunststoffabdeckung die Bohrungen für die Kabeldurchführung. Befestigung des Frequenzumrichtermoduls an einer Montageplatte ...

  • Seite 99: Installations-Checkliste

    Installations-Checkliste 99 Installations-Checkliste Inhalt dieses Kapitels Dieses Kapitel enthält eine Liste zur Prüfung der mechanischen und elektrischen Installation des Umrichtermoduls. Installations-Checkliste Gehen Sie die Checkliste zusammen mit einer zweiten Person durch. WARNUNG! Befolgen Sie die Sicherheitsvorschriften in Kapitel Sicherheitsvorschriften. Die Nichtbeachtung der Sicherheitsvorschriften kann zu schweren oder auch tödlichen Verletzungen bzw.
  • Seite 100 100 Installations-Checkliste Prüfen... Optionale Module und andere Komponenten Typ und Anzahl von optionalen Modulen und anderer Geräte sind korrekt. Optionale Module und andere Geräte sind nicht beschädigt. Optionale Module und Klemmen sind korrekt gekennzeichnet. Die Einbaulage von optionalen Modulen und anderer Geräte im Schaltschrank und an der Schaltschranktür ist korrekt.
  • Seite 101 Installations-Checkliste 101 Prüfen... Aufbau des Schaltschranks Der Schaltschrank wurde am Boden und auch von oben an der Wand oder dem Schrankdach befestigt. Die Umgebungsbedingungen während des Betriebs entsprechen den Spezifikationen in Kapitel Technische Daten. Die Kühlluft kann ungehindert in und aus dem Schaltschrank strömen und Wiedereintritt der warmen Abluft ist nicht möglich (Luftschottbleche sind montiert).
  • Seite 102 102 Installations-Checkliste...

  • Seite 103: Inbetriebnahme

    Inbetriebnahmeschritte durchführen. 4. Die Spannungsversorgung einschalten, die Einstellungen im Regelungsprogramm des Frequenzumrichters vornehmen und den erstmaligen Start von Frequenzumrichter und Motor durchführen. Siehe ACS580-04 Kurzanleitung für die Installation und Inbetriebnahme (3AXD50000015469 [mehrsprachig]) oder das ACS580 Standard- Regelungsprogramm Firmware-Handbuch (3AXD50000019770 [deutsch]). Weitere Informationen zum Gebrauch des Bedienpanels enthält das Handbuch ACS-AP-x...
  • Seite 104 104 Inbetriebnahme...

  • Seite 105: Störungsanzeigen

    Störungsanzeigen 105 Störungsanzeigen Inhalt dieses Kapitels Dieses Kapitel enthält eine Beschreibung der Störungsanzeigen des Frequenzumrichters. Warn- und Störmeldungen Beschreibungen, Ursachen und Abhilfemaßnahmen in Bezug auf Warn- und Störungsmeldungen des Regelungsprogramms enthält das ACS580 Standard- Regelungsprogramm Firmware-Handbuch (3AXD50000019770 [deutsch]).
  • Seite 106 106 Störungsanzeigen...

  • Seite 107: Wartung

    Die folgende Tabelle zeigt die Wartungsarbeiten, die vom Betreiber ausgeführt werden können. Die vollständigen Wartungspläne sind im Internet verfügbar (www.abb.com/drivesservices). Weitere Informationen erhalten Sie von Ihrer ABB Service- Vertretung ( www.abb.com/searchchannels). Die Wartungs- und Austauschintervalle basieren auf der Annahme, dass die Ausrüstung innerhalb der vorgeschriebenen Nenndaten und Umgebungsbedingungen betrieben wird.

  • Seite 108: Beschreibung Der Symbole

    108 Wartung Beschreibung der Symbole  Maßnahme Beschreibung Sichtprüfung und Wartungsarbeiten, falls erforderlich Durchführung von Arbeiten vor Ort / nicht vor Ort (Inbetriebnahme, Tests, Messungen und andere Arbeiten) Austausch der Komponente Empfohlene, vom Benutzer durchführbare jährliche Wartungs-  arbeiten Komponente(n) Maßnahme Anschlüsse und Umgebung Qualität der Einspeisespannung...

  • Seite 109: Kühlkörper

    Wartung 109 1. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Sicherheitsvorkehrungen vor dem Arbeiten an elektrischen Komponenten auf Seite beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen. 2. Stellen Sie sicher, dass der Frequenzumrichter von der Spannungsversorgung getrennt ist und alle Vorsichtsmaßnahmen in Abschnitt Erdung auf Seite...

  • Seite 110: Lüfter

    ACS580 Standard-Regelungsprogramm Firmware-Handbuch (3AXD50000019770 [deutsch]) angegeben. Informationen zum Zurücksetzen des Betriebsstundenzählers nach einem Lüftertausch erhalten Sie von Ihrer ABB-Vertretung. Ersatzlüfter sind bei ABB erhältlich. Verwenden Sie nur von ABB vorgeschriebene Ersatzteile. Austausch des Lüfters des Elektronikgehäuses ...

  • Seite 111: Austausch Der Hauptlüfter

    Wartung 111 1. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Sicherheitsvorkehrungen vor dem Arbeiten an elektrischen Komponenten auf Seite beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen. 2. Das Frequenzumrichtermodul aus dem Schrank herausnehmen. Weitere Informationen enthält Abschnitt Austausch des Frequenzumrichtermoduls auf Seite 113.
  • Seite 112 112 Wartung 1. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Sicherheitsvorkehrungen vor dem Arbeiten an elektrischen Komponenten auf Seite beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen. 2. Das Frequenzumrichtermodul aus dem Schrank herausnehmen. Weitere Informationen enthält Abschnitt Austausch des Frequenzumrichtermoduls auf Seite 113.

  • Seite 113: Austausch Des Frequenzumrichtermoduls

    Wartung 113 Austausch des Frequenzumrichtermoduls WARNUNG! Befolgen Sie die Sicherheitsvorschriften in Kapitel Sicherheitsvorschriften. Die Nichtbeachtung der Sicherheitsvorschriften kann zu schweren oder auch tödlichen Verletzungen bzw. zu Schäden an der Ausrüstung führen. • Behandeln und bewegen Sie das Frequenzumrichtermodul vorsichtig: • Tragen Sie Sicherheitsschuhe mit Metallkappe, um Fußverletzungen zu verhindern.

  • Seite 114: Kondensatoren

    Kondensatorausfälle sind nicht vorhersehbar. Einem Kondensatorausfall folgt gewöhnlich ein Schaden an der Einheit und ein Auslösen der Eingangssicherung oder eine Störungsabschaltung. Bei einem vermuteten Kondensatorausfall wenden Sie sich bitte an den ABB-Service. Ersatzteile sind bei ABB erhältlich. Verwenden Sie nur von ABB vorgeschriebene Ersatzteile. Formieren der Kondensatoren ...

  • Seite 115: Bedienpanel

    Wartung 115 Bedienpanel Reinigung des Bedienpanels  Verwenden Sie zum Reinigen des Bedienpanels ein weiches, feuchtes Tuch. Vermeiden Sie scharfe Scheuermittel, die das Fenster der LCD-Anzeige zerkratzen könnten. Austausch der Batterie des Bedienpanels  Eine Batterie wird nur in Bedienpanels mit Uhrfunktion verwendet. Die Batterie versorgt die Uhr bei Unterbrechung der Spannungsversorgung.
  • Seite 116 116 Wartung 4. Zum Wiedereinsetzen das Bedienpanel mit der unteren Seite in die Halterung einsetzen (4a), den Halteclip oben herunterdrücken (4b) und die obere Seite des Bedienpanels in die Halterung drücken (4c). Informationen zur Verwendung des Bedienpanels enthält das ACS580 Firmware- Handbuch (3AXD50000019770 [deutsch]) und das ACS-AP-X assistant control panels user’s manual (3AUA0000085685 [englisch]).

  • Seite 117: Technische Daten

    IEC-Nenndaten  IEC-Nenndaten Frequenz- Bau- Eingangs- Ausgangsnenndaten umrichtertyp größe strom Normalbetrieb Leichter Überlastbetrieb Überlastbetrieb ACS580-04- = 380…415 V (380, 400, 415 V) 505A-4 585A-4 650A-4 725A-4 1020 820A-4 1020 880A-4 1100 725* 3AXD00000586715 Siehe Definitionen und Hinweise auf Seite 118.

  • Seite 118: Nema-Kenndaten

    Frequenzumrichters höher oder mindestens gleich dem Motornennstrom sein. Die Leistungsnenndaten gelten für die meisten IEC 34 Motoren bei Nennspannung des Frequenzumrichters. Wir empfehlen für die Auswahl der Kombination aus Frequenzumrichter, Motor und Getriebe für das erforderliche Bewegungsprofil die Verwendung des PC-Programms DriveSize von ABB als Dimensionierungstool. Reduzierung des Ausgangsstroms ...

  • Seite 119: Höhenbedingte Leistungsminderung

    Minderungsfaktor (k) für minimale Schaltfrequenzen 1 kHz 2 kHz 4 kHz 8 kHz 0,92 0,78 0,58 0,92 0,78 0,58 Hinweis: Die Änderung des Wertes des Parameters 97.01 Schaltfrequenz-Sollwert erfordert keine Leistungsminderung. Weitere Informationen erhalten Sie auf Anfrage von Ihrer ABB-Vertretung.

  • Seite 120: Sicherungen (Iec)

    120 Technische Daten Sicherungen (IEC) aR-Sicherungen für den Kurzschluss-Schutz des Netzkabels oder Frequenzumrichters sind in der folgenden Tabelle aufgelistet. Superflinke / Ultrarapid (aR) Sicherungen Frequenz- Eing.- Sicherung umrichter- strom Hersteller Typ DIN 43620 Größe typ ACS880- = 380…415 V (380, 400, 415 V) 505A-4 490000 Bussmann...

  • Seite 121: Verlustleistung, Kühldaten Und Geräuschpegel

    Die Benutzung der maximalen Kabelquerschnitte (4 × [3 × 240] mm oder 4 × [3 × 500 AWG]) ist nur mit speziellen Kabelschuhen und zusätzlicher Isolation möglich. Weitere Informationen erhalten Sie auf Anfrage von Ihrer ABB-Vertretung. Klemmendaten für die Steuerkabel Siehe Seite 86.

  • Seite 122: Dc-Anschlussdaten

    300 m (984 ft) 300 m (984 ft) Hinweis: Bei Motorkabeln länger als 100 m (328 ft) werden die Anforderungen der EMV-Richtlinie, Kategorie C3, eventuell nicht eingehalten. DC-Anschlussdaten Frequenzumrichter Kapazität (mF) = 400 V ACS580-04-505A-4 ACS580-04-585A-4 ACS580-04-650A-4 ACS580-04-725A-4 ACS580-04-820A-4 1033 ACS580-04-880A-4 1120...

  • Seite 123: Bedienpaneltyp

    Technische Daten 123 Referenzspannungs- Max. 20 mA Ausgangsstrom ausgang für Analog- Ungenauigkeit: ±1% eingänge +10V DC (Klemme 4) Sicher abgeschaltetes 24 V DC Logische Schwellen: “0” < 5 V, “1” > 13 V Drehmoment (STO) : 2,47 kOhm Eingänge IN1 und IN2 Klemmengröße: 0,14…2.5 mm (Klemmen 37 und 38) Anschluss Bedienpanel -...

  • Seite 124: Umgebungsbedingungen

    124 Technische Daten Umgebungsbedingungen Die Grenzwerte der Umgebungsbedingungen für den Frequenzumrichter sind nachfolgend angegeben. Der Frequenzumrichter muss in einem beheizten Innenraum installiert werden, dessen Umgebungsbedingungen kontrolliert werden. Betrieb Lagerung Transport stationär in der Schutzverpackung in der Schutzverpackung Aufstellhöhe Für TN- und TT-Netze mit Sternpunkterdung und IT-Netze ohne asymmetrische Erdung:...

  • Seite 125: Ce-Kennzeichnung

    IEC 62635 gesondert behandelt werden. Um die Wiederverwertung zu erleichtern, sind Kunststoffteile mit einer entsprechenden Kennung versehen. Weitere Informationen zum Thema Umweltschutz und genaue Anweisungen für die Wiederverwertung erhalten Sie von Ihrer ABB-Vertretung. Die Verwertung nach Ende der Lebensdauer muss entsprechend den internationalen und länderspezifischen Vorschriften erfolgen.

  • Seite 126: Übereinstimmung Mit Der Europäischen Niederspannungsrichtlinie

    126 Technische Daten Übereinstimmung mit der europäischen Niederspannungsrichtlinie  Die Übereinstimmung mit der europäischen Niederspannungsrichtlinie wurde nach den Normen EN 60204-1 und EN 61800-5-1 bestätigt. Übereinstimmung mit der europäischen EMV-Richtlinie  Die EMV-Richtlinie definiert die Anforderungen an die Störfestigkeit und Emissionen von elektrischen Einrichtungen innerhalb der Europäischen Union.

  • Seite 127: Kategorie C3

    Geräte Geräte 2. Die Installation wird mit den Maßnahmen zur Unterdrückung von Störungen in einem EMV-Plan beschrieben. Eine Mustervorlage können Sie bei Ihrer ABB-Vertretung anfordern. 3. Die Motor- und Steuerkabel wurden entsprechend den im Hardware-Handbuch enthaltenen Anweisungen ausgewählt und verwendet.

  • Seite 128: Haftungsausschluss Für Cyber-Sicherheit

    Antivirus-Programmen usw.), um das Produkt, das Netzwerk, sein System und die Schnittstellen vor Sicherheitsverletzungen, unerlaubtem Zugriff, Eindringen, Sicherheits- lücken und/oder Diebstahl von Daten oder Informationen zu schützen. ABB und seine Konzerngesellschaften sind nicht haftbar für Schäden und/oder Verluste, die als Folge von Sicherheitsverletzungen, unerlaubtem Zugriff, Störungen, Eindringung, Sicherheitslücken...

  • Seite 129: Maßzeichnungen

    Maßzeichnungen 129 Maßzeichnungen Inhalt dieses Kapitels Dieses Kapitel enthält Maßzeichnungen der Frequenzumrichtermodule.

  • Seite 130: R10 Standard-Konfiguration

    130 Maßzeichnungen R10 Standard-Konfiguration...

  • Seite 131: R10 Mit Optionen +E208+0H354+H356+0H370+0H371

    Maßzeichnungen 131 R10 mit Optionen +E208+0H354+H356+0H370+0H371...

  • Seite 132: R10 Mit Option +B051

    132 Maßzeichnungen R10 mit Option +B051...

  • Seite 133: R11 Standard-Konfiguration

    Maßzeichnungen 133 R11 Standard-Konfiguration...

  • Seite 134: R11 Mit Optionen +E208+0H354+H356+0H370+0H371

    134 Maßzeichnungen R11 mit Optionen +E208+0H354+H356+0H370+0H371...

  • Seite 135: R11 Mit Option +B051

    Maßzeichnungen 135 R11 mit Option +B051...

  • Seite 136: Luftschottbleche Für Das Frequenzumrichermodul Mit Option +B051

    136 Maßzeichnungen Luftschottbleche für das Frequenzumrichermodul mit Option +B051 Diese Abbildung zeigt die Abmessungen der Öffnung im Luftschottblech um das Frequenzumrichermodul mit Option +B051. Die Abbildung zeigt auch die korrekte vertikale Position des Luftschottblechs vom oberen Modulgitter aus gemessen.

  • Seite 137: Beispiel-Stromlaufplan

    Beispiel-Stromlaufplan 137 Beispiel-Stromlaufplan Inhalt dieses Kapitels Dieses Kapitel enthält einen Beispiel-Schaltplan mit einem Frequenzumrichtermodul für den Schaltschrankeinbau.

  • Seite 138: Beispiel-Stromlaufplan

    138 Beispiel-Stromlaufplan Beispiel-Stromlaufplan Dieser Stromlaufplan ist ein Beispiel für das Verdrahtungsschema eines Frequenz- umrichtermoduls. Beachten Sie, dass im Stromlaufplan Komponenten abgebildet sind, die nicht zum Lieferumfang einer Basisversion gehören (* mit Pluscode bestellbar, ** andere Optionen, *** vom Anwender zu beschaffen).

  • Seite 139: Funktion "Sicher Abgeschaltetes Drehmoment

    Funktion "Sicher abgeschaltetes Drehmoment" 139 Funktion "Sicher abgeschaltetes Drehmoment" Inhalt dieses Kapitels Dieses Kapitel enthält eine Beschreibung der Funktion "Sicher abgeschaltetes Drehmoment" (STO) des Frequenzumrichters sowie Anweisungen zur Verwendung der Funktion. Beschreibung Die Funktion "Sicher abgeschaltetes Drehmoment" kann beispielsweise verwendet werden, um Sicherheits- oder Überwachungsstromkreise (z.B Notstoppstromkreis) einzurichten, die den Frequenzumrichter bei einer Gefahr stoppen.

  • Seite 140: Übereinstimmung Mit Der Europäischen Maschinenrichtlinie

    Frequenzumrichter, wenn eine externe 24 V DC Spannungsversorgung verwendet wird (Seite 145). Weitere Informationen zu den Spezifikationen des STO-Eingangs enthält Abschnitt Standard-E/A-Anschlussplan (Makro ABB Standard) auf Seite 86. Für Frequenzumrichter mit Option +L537 siehe CPTC-02 ATEX-certified thermistor protection module, Ex II (2) GD (+L537+Q971) user's manual (3AXD50000030058...

  • Seite 141: Sicherheitsschalter

    Funktion "Sicher abgeschaltetes Drehmoment" 141 Sicherheitsschalter  In den folgenden Stromlaufplänen hat der Sicherheitsschalter die Bezeichnung [K]. Dieser ist eine Komponente genauso wie ein manuell bedienbarer Schalter, ein Notstopp- Drucktaster oder der Kontakt eines Sicherheitsrelais oder eine Sicherheits-SPS. • Wird ein manuell bedienbarer Schalter gewählt, muss ein Schaltertyp gewählt werden, der in offener Stellung verriegelt werden kann.

  • Seite 142: Einzelner Frequenzumrichter Mit Interner Spannungsversorgung

    142 Funktion "Sicher abgeschaltetes Drehmoment" Einzelner Frequenzumrichter mit interner Spannungsversorgung  Frequenzumrichter Regelungseinheit OUT1 + 24 V DC OUT2 + 24 V DC SGND UDC+ T1/U, Steuerungslo T2/V, T3/W UDC- Einzelner Frequenzumrichter (mit externer 24 V DC  Spannungsversorgung) 24 V DC Frequenzumrichter Regelungseinheit OUT1...

  • Seite 143: Verdrahtungsbeispiele

    Funktion "Sicher abgeschaltetes Drehmoment" 143 Verdrahtungsbeispiele  Ein Verdrahtungsbeispiel der Funktion Sicher abgeschaltetes Drehmoment mit interner +24 V DC Spannungsversorgung wird in der folgenden Abbildung gezeigt. Sicherheits-SPS Frequenz- umrichter OUT1 OUT2 36 SGND Sicherheitsrelais Ein Verdrahtungsbeispiel der Funktion Sicher abgeschaltetes Drehmoment mit einer externen +24 V DC Spannungsversorgung wird in der folgenden Abbildung gezeigt.

  • Seite 144: Mehrere Frequenzumrichter (Mit Interner Spannungsversorgung)

    144 Funktion "Sicher abgeschaltetes Drehmoment" Mehrere Frequenzumrichter (mit interner Spannungsversorgung)  ACS580-04 Regelungseinheit OUT1 + 24 V DC OUT2 + 24 V DC SGND ACS580-04 Regelungseinheit OUT1 + 24 V DC OUT2 + 24 V DC SGND ACS580-47 Regelungseinheit OUT1...

  • Seite 145: Mehrere Frequenzumrichter (Externe Spannungsversorgung)

    Funktion "Sicher abgeschaltetes Drehmoment" 145 Mehrere Frequenzumrichter (externe Spannungsversorgung)  24 V DC – ACS580-07 Regelungseinheit OUT1 + 24 V DC OUT2 + 24 V DC SGND ACS580-07 Regelungseinheit OUT1 + 24 V DC OUT2 + 24 V DC SGND ACS580-07 Regelungseinheit STO OUT1...

  • Seite 146: Funktionsprinzip

    146 Funktion "Sicher abgeschaltetes Drehmoment" Funktionsprinzip 1. Die Funktion Sicher abgeschaltetes Drehmoment wird aktiviert (der Sicherheitsschalter wird geöffnet oder die Sicherheitsrelais-Kontakte öffnen). 2. Die STO-Eingänge auf der Regelungseinheit des Frequenzumrichters schalten ab. 3. Die Regelungseinheit schaltet die Steuerspannung der IGBTs des Frequenzumrichters ab.

  • Seite 147: Vorgehensweise Bei Der Abnahmeprüfung

    Funktion "Sicher abgeschaltetes Drehmoment" 147 Vorgehensweise bei der Abnahmeprüfung  Nach der Verdrahtung der Funktion Sicher abgeschaltetes Drehmoment muss diese wie folgt überprüft werden. Maßnahme WARNUNG! Befolgen Sie die Sicherheitsvorschriften in Kapitel Sicherheitsvorschriften. Die Nichtbeachtung der Sicherheitsvorschriften kann zu schweren oder auch tödlichen Verletzungen bzw.

  • Seite 148: Verwendung / Funktion

    148 Funktion "Sicher abgeschaltetes Drehmoment" Verwendung / Funktion 1. Öffnen Sie den Sicherheitsschalter oder aktivieren Sie die Sicherheitsfunktion, die an STO angeschlossen ist. 2. STO-Eingänge an der Regelungseinheit des Umrichters werden spannungsfrei und die Regelungseinheit schaltet die Steuerspannung von den Umrichter-IGBTs ab. 3.

  • Seite 149: Kompetenz

    Siehe das Firmware-Handbuch des Frequenzumrichters (ACS580 Standard- Regelungsprogramm Firmware-Handbuch (3AXD50000019770 [deutsch]) bezüglich der vom Frequenzumrichter erzeugten Meldungen und der Weiterleitung von Stör- und Warnmeldungen zu einem Ausgang auf der Regelungseinheit für eine externe Störungssuche. Störungen aller Art der STO-Funktion müssen ABB mitgeteilt werden.

  • Seite 150: Sicherheitsdaten

    150 Funktion "Sicher abgeschaltetes Drehmoment" Sicherheitsdaten Die vorläufigen Sicherheitsdaten für die Funktion "Sicher abgeschaltetes Drehmoment" sind im Folgenden angegeben. Hinweis: Die in diesem Handbuch angegebenen Sicherheitsdaten wurden für die redundante Nutzung berechnet und gelten nur dann, wenn beide STO-Kanäle verwendet werden.

  • Seite 151: Abkürzungen

    Funktion "Sicher abgeschaltetes Drehmoment" 151 Abkürzungen  Abk. Referenz / Norm Beschreibung Kat. EN ISO 13849-1 Klassifizierung der sicherheitsbezogenen Teile eines Steuerungssystems in Bezug auf ihre Störfestigkeit und die nachfolgende Reaktion bei Störungen und die durch die strukturelle Anordnung der Teile, die Störungserkennung und/oder durch ihre Zuverlässigkeit erreicht wird.

  • Seite 152: Konformitätserklärung

    152 Funktion "Sicher abgeschaltetes Drehmoment" Konformitätserklärung ...

  • Seite 153: Optionale E/A-Erweiterungsmodule

    Optionale E/A-Erweiterungsmodule 153 Optionale E/A- Erweiterungsmodule Inhalt dieses Kapitels Dieses Kapitel beschreibt die Installation und Inbetriebnahme der optionalen Erweiterungsmodule CHDI-01, CMOD-01 und CMOD-02 IO. Das Kapitel enthält auch deren Diagnose sowie die technischen Daten. 115/230-V-Digitaleingang-Erweiterungsmodul CHDI-01 Sicherheitsvorschriften  WARNUNG! Befolgen Sie die Sicherheitsvorschriften des Frequenzumrichters. Die Nichteinhaltung der Sicherheitsvorschriften kann zu Verletzungen und/oder tödlichen Unfällen führen.

  • Seite 154: Aufbau

    154 Optionale E/A-Erweiterungsmodule Aufbau Punkt Beschreibung Zusätzliche Informationen Erdungsschraube Bohrung für die Befestigungsschraube Klemmenblöcke mit 3 Pins für Relaisausgänge Seite Klemmenblock mit 3 Pins für 115/230-V-Eingänge Seite Diagnose-LED Seite Mechanische Installation  Erforderliche Werkzeuge und Anweisungen • Schraubendreher und ein Satz geeigneter Einsätze Auspacken und Prüfen der Lieferung 1.

  • Seite 155: Elektrische Installation

    Optionale E/A-Erweiterungsmodule 155 Elektrische Installation  Warnungen WARNUNG! Befolgen Sie die Anweisungen in Kapitel Sicherheitsvorschriften Seite 13. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen. Elektrische Arbeiten dürfen nur von Fachpersonal durchgeführt werden. Stellen Sie sicher, dass der Frequenzumrichter während der Installationsarbeiten vom Netz (Einspeisespannung) getrennt ist.

  • Seite 156: Verdrahtung Und Anschlüsse

    156 Optionale E/A-Erweiterungsmodule Verdrahtung und Anschlüsse Schließen Sie die externen Steuerkabel an die entsprechenden Klemmen des Moduls an. Führen Sie eine 360-Grad-Erdung des Kabelmantels unter einer Erdungsschelle neben der Regelungseinheit durch. Anschlussbeispiel an den Relaisausgängen RO4C RO4A 24 V DC RO4B CHDI-01 Anschlussbeispiel an den Digitaleingängen...

  • Seite 157: Diagnose

    Optionale E/A-Erweiterungsmodule 157 Diagnose  Stör- und Warnmeldungen Warnung A7AB Konfig.-Fehler I/O-Erweiterung wird angezeigt. LEDs Das Erweiterungsmodul besitzt eine Diagnose-LED. Farbe Beschreibung Grün Das Erweiterungsmodul ist eingeschaltet. Technische Daten  Maßzeichnung: Die Abmessungen sind in Millimetern und [Zoll] angegeben. Installation: Im Optionssteckplatz auf der Regelungseinheit des Frequenzumrichters Schutzart: IP20 Umgebungsbedingungen: Siehe die technischen Daten des Frequenzumrichters.

  • Seite 158: Isolationsbereiche

    158 Optionale E/A-Erweiterungsmodule Isolationsbereiche: CHDI-01 An STECK- PLATZ 2 des Fre- quenzumrichters angeschlossen Symbol Beschreibung Verstärkte Isolierung (IEC 61800-5-1:2007) Funktionelle Isolierung (IEC 61800-5-1:2007) Relaisausgänge (50…52, 53…55): • Leiterquerschnitt max. 1,5 mm • Minimale Nenndaten der Kontakte: 12 V / 10 mA •...

  • Seite 159: Multifunktions-Erweiterungsmodul Cmod-01 (Externe 24 Vac/Dc Und Digital-E/A)

    Optionale E/A-Erweiterungsmodule 159 Multifunktions-Erweiterungsmodul CMOD-01 (externe 24 V AC/DC und Digital-E/A) Sicherheitsvorschriften  WARNUNG! Befolgen Sie die Sicherheitsvorschriften des Frequenzumrichters. Die Nichteinhaltung der Sicherheitsvorschriften kann zu Verletzungen und/oder tödlichen Unfällen führen. Hardware-Beschreibung  Produktbeschreibung Das Multifunktions-Erweiterungsmodul CMOD-01 (externe 24 V AC/DC und Digital-E/A) erweitert die Ausgänge der Regelungseinheit des Frequenzumrichters.

  • Seite 160: Aufbau

    160 Optionale E/A-Erweiterungsmodule Aufbau Punkt Beschreibung Zusätzliche Informationen Erdungsschraube Bohrung für die Befestigungsschraube Klemmenblöcke mit 3 Pins für Relaisausgänge Seite Klemmenblock mit 3 Pins für Transistorausgang Seite Klemmenblock mit 2 Pins für externe Spannungsversorgung Seite Diagnose-LED Seite Mechanische Installation  Erforderliche Werkzeuge und Anweisungen •...

  • Seite 161: Elektrische Installation

    Optionale E/A-Erweiterungsmodule 161 Elektrische Installation  Warnungen WARNUNG! Befolgen Sie die Anweisungen in Kapitel Sicherheitsvorschriften Seite 13. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen. Elektrische Arbeiten dürfen nur von Fachpersonal durchgeführt werden. Stellen Sie sicher, dass der Frequenzumrichter während der Installationsarbeiten vom Netz (Einspeisespannung) getrennt ist.

  • Seite 162: Verdrahtung Und Anschlüsse

    162 Optionale E/A-Erweiterungsmodule Verdrahtung und Anschlüsse Schließen Sie die externen Steuerkabel an die entsprechenden Klemmen des Moduls an. Führen Sie eine 360-Grad-Erdung des Kabelmantels unter einer Erdungsschelle neben der Regelungseinheit durch. Anschlussbeispiel an den Relaisausgängen RO4C RO4A 24 V DC RO4B CMOD-01 Anschlussbeispiel an den Digitalausgängen...

  • Seite 163: Inbetriebnahme

    Optionale E/A-Erweiterungsmodule 163 Inbetriebnahme  Einstellung der Parameter 1. Den Frequenzumrichter einschalten. 2. Wenn keine Warnung angezeigt wird, • prüfen, dass die Werte von Parameter 15.02 Erkanntes Erweiter.modul und Parameter 15.01 Erweiterungsmodul Typ CMOD-01 sind. Wenn Warnung A7AB Konfig.-Fehler I/O-Erweiterung angezeigt wird, •...

  • Seite 164: Diagnose

    164 Optionale E/A-Erweiterungsmodule Diagnose  Stör- und Warnmeldungen Warnung A7AB Konfig.-Fehler I/O-Erweiterung wird angezeigt. LEDs Das Erweiterungsmodul besitzt eine Diagnose-LED. Farbe Beschreibung Grün Das Erweiterungsmodul ist eingeschaltet. Technische Daten  Maßzeichnung: Die Abmessungen sind in Millimetern und [Zoll] angegeben. Installation: Im Optionssteckplatz auf der Regelungseinheit des Frequenzumrichters Schutzart: IP20 Umgebungsbedingungen: Siehe die technischen Daten des Frequenzumrichters.
  • Seite 165 Optionale E/A-Erweiterungsmodule 165 Isolationsbereiche: CMOD-01 An STECKPLATZ 2 24 V des Frequenzum- richters ange- schlossen Symbol Beschreibung Verstärkte Isolierung (IEC 61800-5-1:2007) Funktionelle Isolierung (IEC 61800-5-1:2007) Relaisausgänge (50…52, 53…55): • Leiterquerschnitt max. 1,5 mm • Minimale Nenndaten der Kontakte: 12 V / 10 mA •...

  • Seite 166: Multifunktions-Erweiterungsmodul Cmod-02 (Externe 24 V Ac/Dc Und Isolierte Ptc-Schnittstelle)

    166 Optionale E/A-Erweiterungsmodule Multifunktions-Erweiterungsmodul CMOD-02 (externe 24 V AC/DC und isolierte PTC-Schnittstelle) Sicherheitsvorschriften  WARNUNG! Befolgen Sie die Sicherheitsvorschriften des Frequenzumrichters. Die Nichteinhaltung der Sicherheitsvorschriften kann zu Verletzungen und/oder tödlichen Unfällen führen. Hardware-Beschreibung  Produktbeschreibung Das Multifunktions-Erweiterungsmodul (externe 24 V AC/DC und isolierte PTC- Schnittstelle) hat einen Motor-Thermistoranschluss zur Überwachung der Motortemperatur und einen Relaisausgang zur Anzeige des Thermistor-Status.

  • Seite 167: Aufbau

    Optionale E/A-Erweiterungsmodule 167 Aufbau Punkt Beschreibung Zusätzliche Informationen Erdungsschraube Bohrung für die Befestigungsschraube Klemmenblock mit 2 Pins für den Anschluss des Motor-Thermistors Seite Klemmenblöcke mit 2 Pins für Relaisausgänge Seite Klemmenblock mit 2 Pins für externe Spannungsversorgung Seite Diagnose-LED Seite Mechanische Installation ...

  • Seite 168: Elektrische Installation

    168 Optionale E/A-Erweiterungsmodule Elektrische Installation  Warnungen WARNUNG! Befolgen Sie die Anweisungen in Kapitel Sicherheitsvorschriften Seite 13. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen. Elektrische Arbeiten dürfen nur von Fachpersonal durchgeführt werden. Stellen Sie sicher, dass der Frequenzumrichter während der Installationsarbeiten vom Netz (Einspeisespannung) getrennt ist.

  • Seite 169: Inbetriebnahme

    Optionale E/A-Erweiterungsmodule 169 Anschlussbeispiel für einen Motor-Thermistor PTC IN PTC IN CMOD-02 1) Einer oder 3…6 PTC-Thermistoren in Reihe geschlossen. Der PTC-Eingang ist verstärkt/doppelt isoliert. Wenn der Motorteil des PTC- Sensors und die Verkabelung verstärkt/doppelt isoliert sind, liegen die Spannungen in der PTC- Verkabelung innerhalb der SELV-Grenzwerte.

  • Seite 170: Diagnose

    170 Optionale E/A-Erweiterungsmodule Wenn Warnung A7AB Konfig.-Fehler I/O-Erweiterung angezeigt wird, • prüfen, dass der Wert von Parameter 15.02 Erkanntes Erweiter.modul CMOD-02 ist. • Parameter 15.01 Erweiterungsmodul Typ auf CMOD-02 setzen. Es werden nun die Parameter des Erweiterungsmoduls in Parametergruppe 15 E/A- Erweiterungsmodul angezeigt.
  • Seite 171 Optionale E/A-Erweiterungsmodule 171 Umgebungsbedingungen: Siehe die technischen Daten des Frequenzumrichters. Verpackung: Pappe Isolationsbereiche: CMOD-02 An STECKPLATZ 2 24 V des Frequenzum- PTC B richters angeschlos- Symbol Beschreibung Verstärkte Isolierung (IEC 61800-5-1:2007) Motor-Thermistoranschluss (60...61): • Leiterquerschnitt max. 1,5 mm • Unterstützte Normen: DIN 44081 und DIN 44082 •...

  • Seite 172: Atex-Zertifiziertes Thermistor-Schutzmodul Cptc-02 (Externe 24 V Ac/Dc Und Isolierte Ptc-Schnittstelle)

    172 Optionale E/A-Erweiterungsmodule ATEX-zertifiziertes Thermistor-Schutzmodul CPTC-02 (externe 24 V AC/DC und isolierte PTC-Schnittstelle) Siehe CPTC-02 ATEX-certified thermistor protection module, Ex II (2) GD (+L537+Q971) user's manual (3AXD50000030058 [Englisch]).

  • Seite 173: Auswahl-Tabelle

    Wann werden du/dt-Filter benötigt?  Siehe Abschnitt Prüfung der Kompatibilität von Motor und Frequenzumrichter auf Seite 54. Auswahl-Tabelle  Wenden Sie sich an ABB. Die du/dt-Filtertypen für die jeweiligen Frequenzumrichtermodul Typen sind hier angegeben. Baugröße du/dt-Filtertyp FOCH-0610-70 FOCH-0875-70 3AXD00000586715 Bestell ...
  • Seite 174 174 du/dt-Filter...
  • Seite 175 Schritt-für-Schritt-Zeichnungen für ein Installationsbeispiel der Frequenzumrichtermodule mit den Optionen +B051 und +E208 in einem 600 mm breiten Rittal TS 8 Schaltschrank 175 Schritt-für-Schritt-Zeichnungen für ein Installationsbeispiel der Frequenzumrichtermodule mit den Optionen +B051 und +E208 in einem 600 mm breiten Rittal TS 8 Schaltschrank Selbstschneidende Selbstschneidende Kombischraube M8×30...
  • Seite 176 176 Schritt-für-Schritt-Zeichnungen für ein Installationsbeispiel der Frequenzumrichtermodule mit den Optionen +B051 und +E208 in einem 600 mm breiten Rittal TS 8 Schaltschrank Kombischraube M12×25 Hex 70 Nm Kombischraube M8×16 Hex Sechskantmutter M12 70 Nm Kombischraube M6×12 Torx 20 Nm Kombischraube M12×25 Hex Unterlegscheibe M12 o.
  • Seite 177 Schritt-für-Schritt-Zeichnungen für ein Installationsbeispiel der Frequenzumrichtermodule mit den Optionen +B051 und +E208 in einem 600 mm breiten Rittal TS 8 Schaltschrank 177 Sechskantmutter M12 70 Nm Unterlegscheibe M12 o. ä. Sechskantschraube M12×35 Vollgewinde 70 Nm Unterlegscheibe M12 o. ä. +B051 +B051 +B051 Kombischraube M4×10...
  • Seite 178 178 Schritt-für-Schritt-Zeichnungen für ein Installationsbeispiel der Frequenzumrichtermodule mit den Optionen +B051 und +E208 in einem 600 mm breiten Rittal TS 8 Schaltschrank Hinweis: Diese Luftschottbleche sind nur mit der Option +B051 kompatibel, Informationen zur Standard- Frequenzumrichtermodul-Konfiguration enthält Abschnitt Standardkonfiguration des Frequenzumrichtermoduls Seite 47.

  • Seite 179: Ergänzende Informationen

    Anfragen zum Produkt und zum Service Wenden Sie sich mit Anfragen zum Produkt unter Angabe des Typenschlüssels und der Seriennummer des Geräts an Ihre ABB-Vertretung. Eine Liste der ABB Verkaufs-, Support- und Service-Adressen finden Sie im Internet auf www.abb.com/searchchannels. Produktschulung Informationen zu den Produktschulungen von ABB finden Sie im Internet auf www.abb.com/drives...
  • Seite 180 Kontakt www.abb.com/drives www.abb.com/drivespartners 3AXD50000027443 Rev C (DE) 01.07.2016...

Inhaltsverzeichnis
