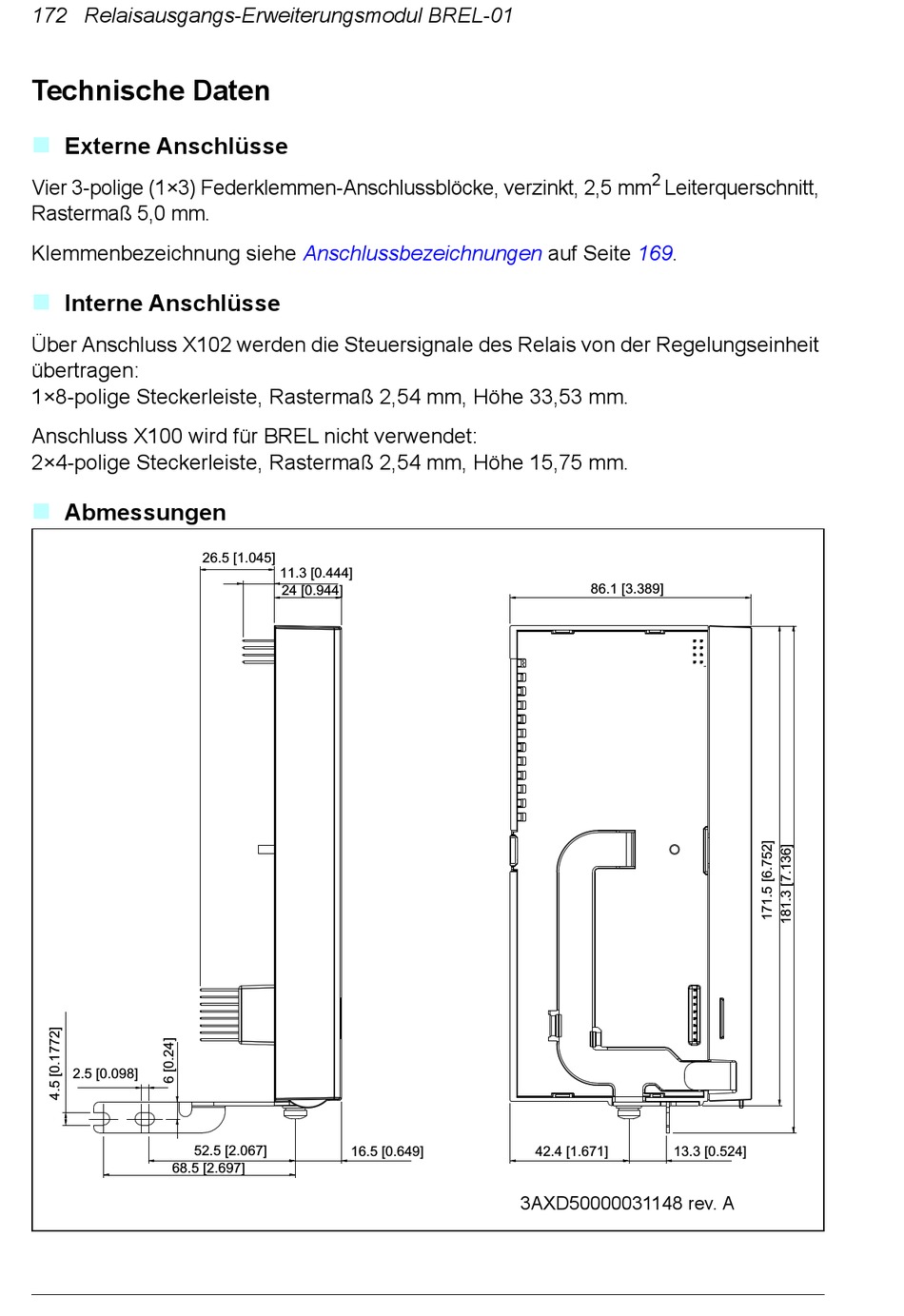

172 Relaisausgangs-Erweiterungsmodul BREL-01

Technische Daten


Externe Anschlüsse
Vier 3-polige (1×3) Federklemmen-Anschlussblöcke, verzinkt, 2,5 mm
Rastermaß 5,0 mm.
Klemmenbezeichnung siehe

Interne Anschlüsse
Über Anschluss X102 werden die Steuersignale des Relais von der Regelungseinheit
übertragen:
1×8-polige Steckerleiste, Rastermaß 2,54 mm, Höhe 33,53 mm.
Anschluss X100 wird für BREL nicht verwendet:
2×4-polige Steckerleiste, Rastermaß 2,54 mm, Höhe 15,75 mm.


Abmessungen

Anschlussbezeichnungen
2
Leiterquerschnitt,
auf Seite 169.
3AXD50000031148 rev. A
