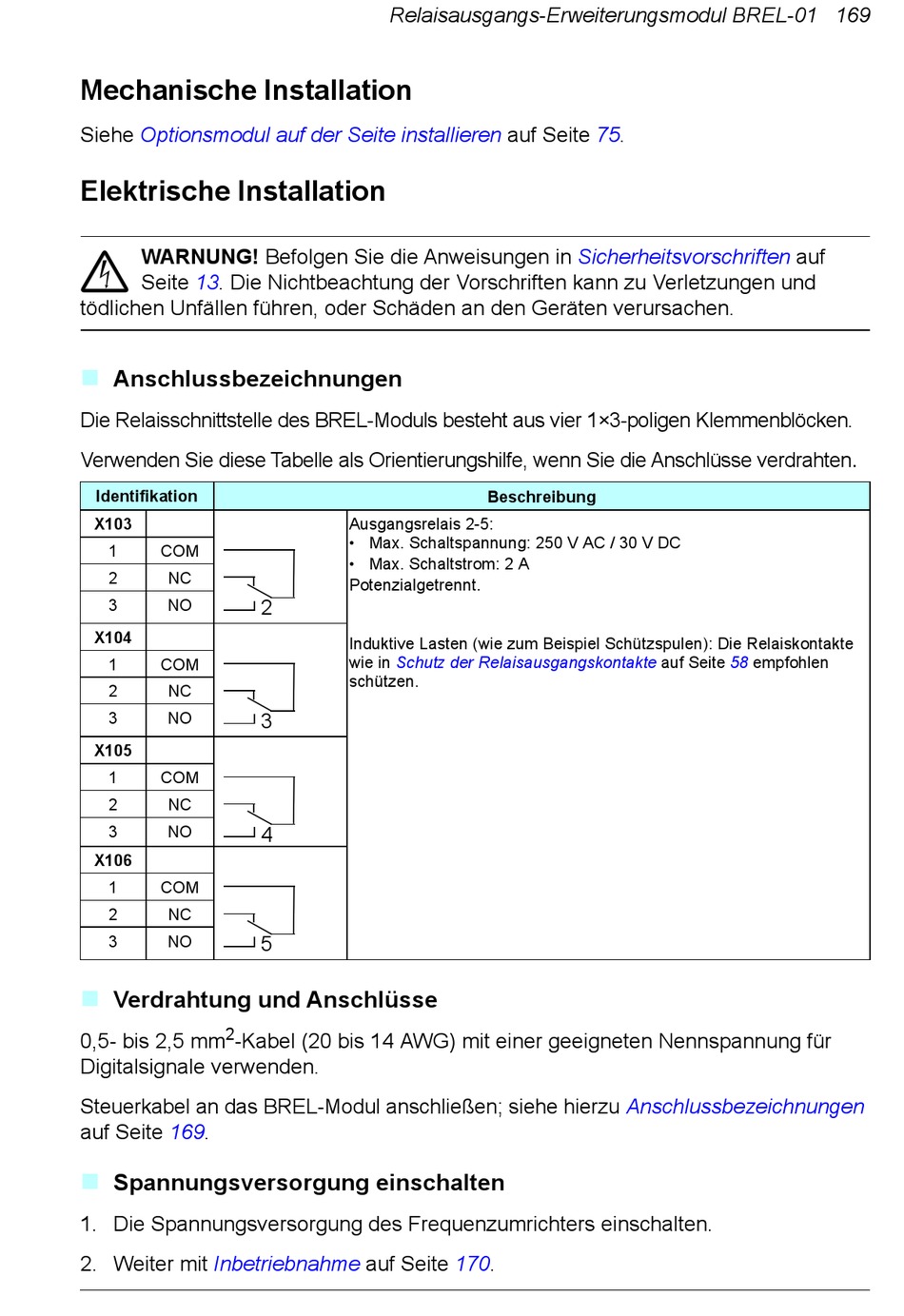

Mechanische Installation
Siehe
Optionsmodul auf der Seite installieren
Elektrische Installation
WARNUNG! Befolgen Sie die Anweisungen in
Seite 13. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und
tödlichen Unfällen führen, oder Schäden an den Geräten verursachen.
Anschlussbezeichnungen
Die Relaisschnittstelle des BREL-Moduls besteht aus vier 1×3-poligen Klemmenblöcken.
Verwenden Sie diese Tabelle als Orientierungshilfe, wenn Sie die Anschlüsse verdrahten
Identifikation
X103
1
COM
2
NC
3
NO
X104
1
COM
2
NC
3
NO
X105
1
COM
2
NC
3
NO
X106
1
COM
2
NC
3
NO
Verdrahtung und Anschlüsse
2
0,5- bis 2,5 mm
-Kabel (20 bis 14 AWG) mit einer geeigneten Nennspannung für
Digitalsignale verwenden.
Steuerkabel an das BREL-Modul anschließen; siehe hierzu
auf Seite 169.
Spannungsversorgung einschalten
1. Die Spannungsversorgung des Frequenzumrichters einschalten.
2. Weiter mit
Inbetriebnahme
Relaisausgangs-Erweiterungsmodul BREL-01 169
Ausgangsrelais 2-5:
• Max. Schaltspannung: 250 V AC / 30 V DC
• Max. Schaltstrom: 2 A
Potenzialgetrennt.
2
Induktive Lasten (wie zum Beispiel Schützspulen): Die Relaiskontakte
wie in
Schutz der Relaisausgangskontakte
schützen.
3
4
5
auf Seite 170.
auf Seite 75.
Sicherheitsvorschriften
Beschreibung
Anschlussbezeichnungen
auf
auf Seite
58
empfohlen
.
