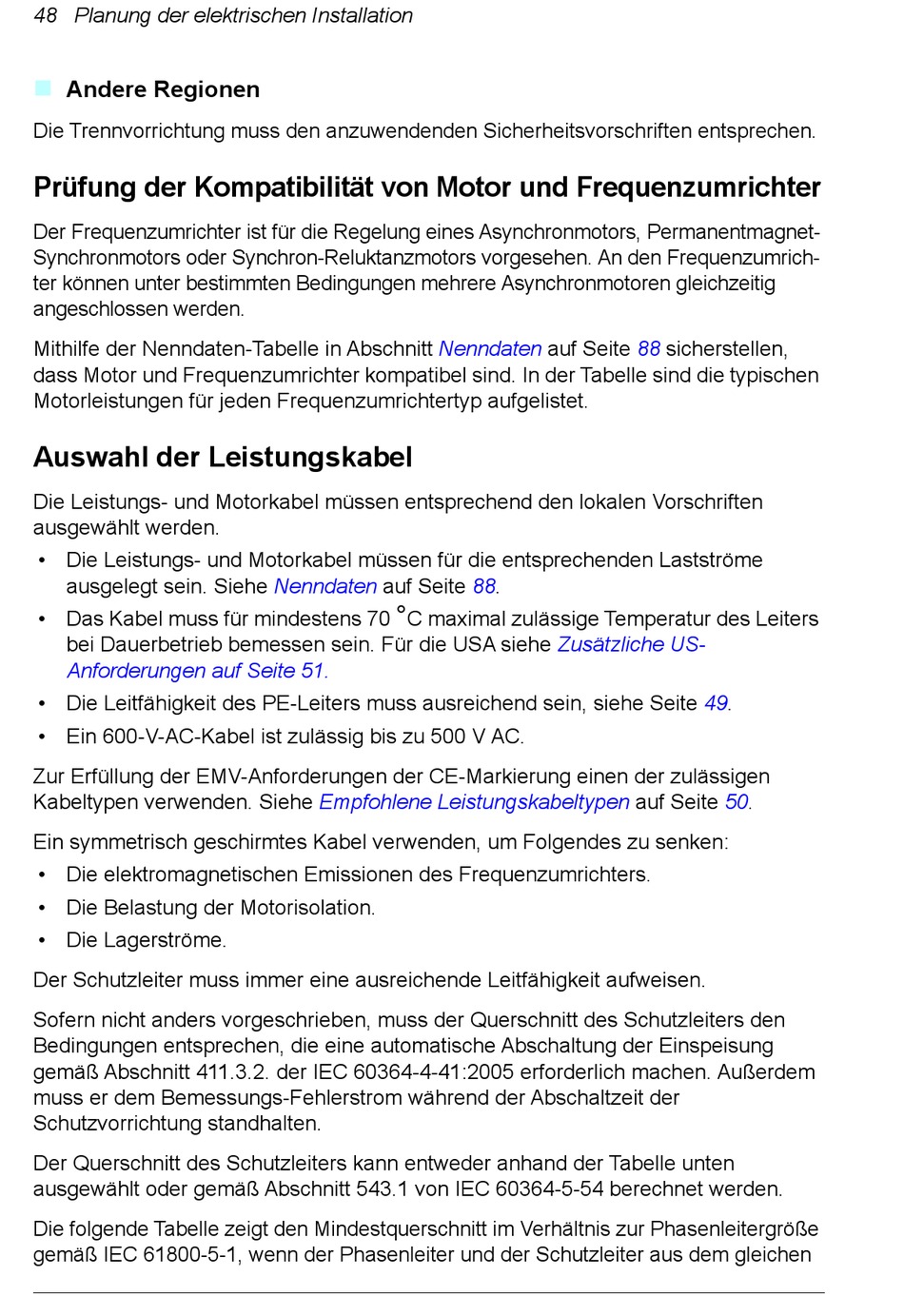

48 Planung der elektrischen Installation


Andere Regionen

Die Trennvorrichtung muss den anzuwendenden Sicherheitsvorschriften entsprechen.
Prüfung der Kompatibilität von Motor und Frequenzumrichter
Der Frequenzumrichter ist für die Regelung eines Asynchronmotors, Permanentmagnet-
Synchronmotors oder Synchron-Reluktanzmotors vorgesehen. An den Frequenzumrich-
ter können unter bestimmten Bedingungen mehrere Asynchronmotoren gleichzeitig
angeschlossen werden.
Mithilfe der Nenndaten-Tabelle in Abschnitt
dass Motor und Frequenzumrichter kompatibel sind. In der Tabelle sind die typischen
Motorleistungen für jeden Frequenzumrichtertyp aufgelistet.

Auswahl der Leistungskabel

Die Leistungs- und Motorkabel müssen entsprechend den lokalen Vorschriften
ausgewählt werden.
• Die Leistungs- und Motorkabel müssen für die entsprechenden Lastströme
ausgelegt sein. Siehe
• Das Kabel muss für mindestens 70
bei Dauerbetrieb bemessen sein. Für die USA siehe
Anforderungen auf Seite 51.
• Die Leitfähigkeit des PE-Leiters muss ausreichend sein, siehe Seite 49.
• Ein 600-V-AC-Kabel ist zulässig bis zu 500 V AC.
Zur Erfüllung der EMV-Anforderungen der CE-Markierung einen der zulässigen
Kabeltypen verwenden. Siehe
Ein symmetrisch geschirmtes Kabel verwenden, um Folgendes zu senken:
• Die elektromagnetischen Emissionen des Frequenzumrichters.
• Die Belastung der Motorisolation.
• Die Lagerströme.
Der Schutzleiter muss immer eine ausreichende Leitfähigkeit aufweisen.
Sofern nicht anders vorgeschrieben, muss der Querschnitt des Schutzleiters den
Bedingungen entsprechen, die eine automatische Abschaltung der Einspeisung
gemäß Abschnitt 411.3.2. der IEC 60364-4-41:2005 erforderlich machen. Außerdem
muss er dem Bemessungs-Fehlerstrom während der Abschaltzeit der
Schutzvorrichtung standhalten.
Der Querschnitt des Schutzleiters kann entweder anhand der Tabelle unten
ausgewählt oder gemäß Abschnitt 543.1 von IEC 60364-5-54 berechnet werden.
Die folgende Tabelle zeigt den Mindestquerschnitt im Verhältnis zur Phasenleitergröße
gemäß IEC 61800-5-1, wenn der Phasenleiter und der Schutzleiter aus dem gleichen
