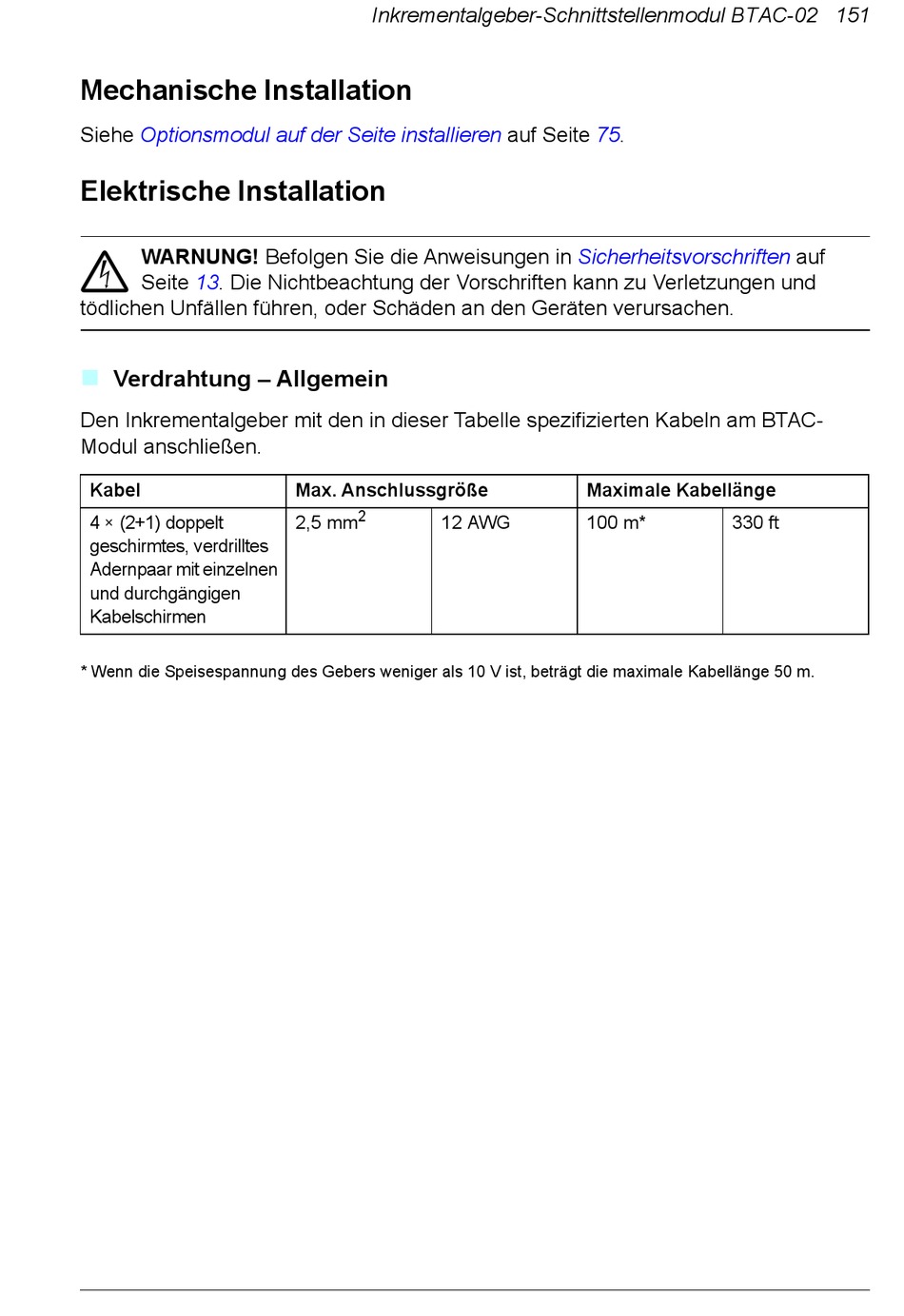

Mechanische Installation; Elektrische Installation; Verdrahtung - Allgemein - ABB ACS380 Hardwarehandbuch

Mechanische Installation

Siehe Optionsmodul auf der Seite installieren

Elektrische Installation

WARNUNG! Befolgen Sie die Anweisungen in
Seite 13. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und
tödlichen Unfällen führen, oder Schäden an den Geräten verursachen.

Verdrahtung – Allgemein
Den Inkrementalgeber mit den in dieser Tabelle spezifizierten Kabeln am BTAC-
Modul anschließen.
Kabel
4 × (2+1) doppelt
geschirmtes, verdrilltes
Adernpaar mit einzelnen
und durchgängigen
Kabelschirmen
* Wenn die Speisespannung des Gebers weniger als 10 V ist, beträgt die maximale Kabellänge 50 m.
Inkrementalgeber-Schnittstellenmodul BTAC-02 151
Max. Anschlussgröße
2
2,5 mm 12 AWG
auf Seite 75.
Sicherheitsvorschriften
Maximale Kabellänge
100 m*
auf
330 ft
