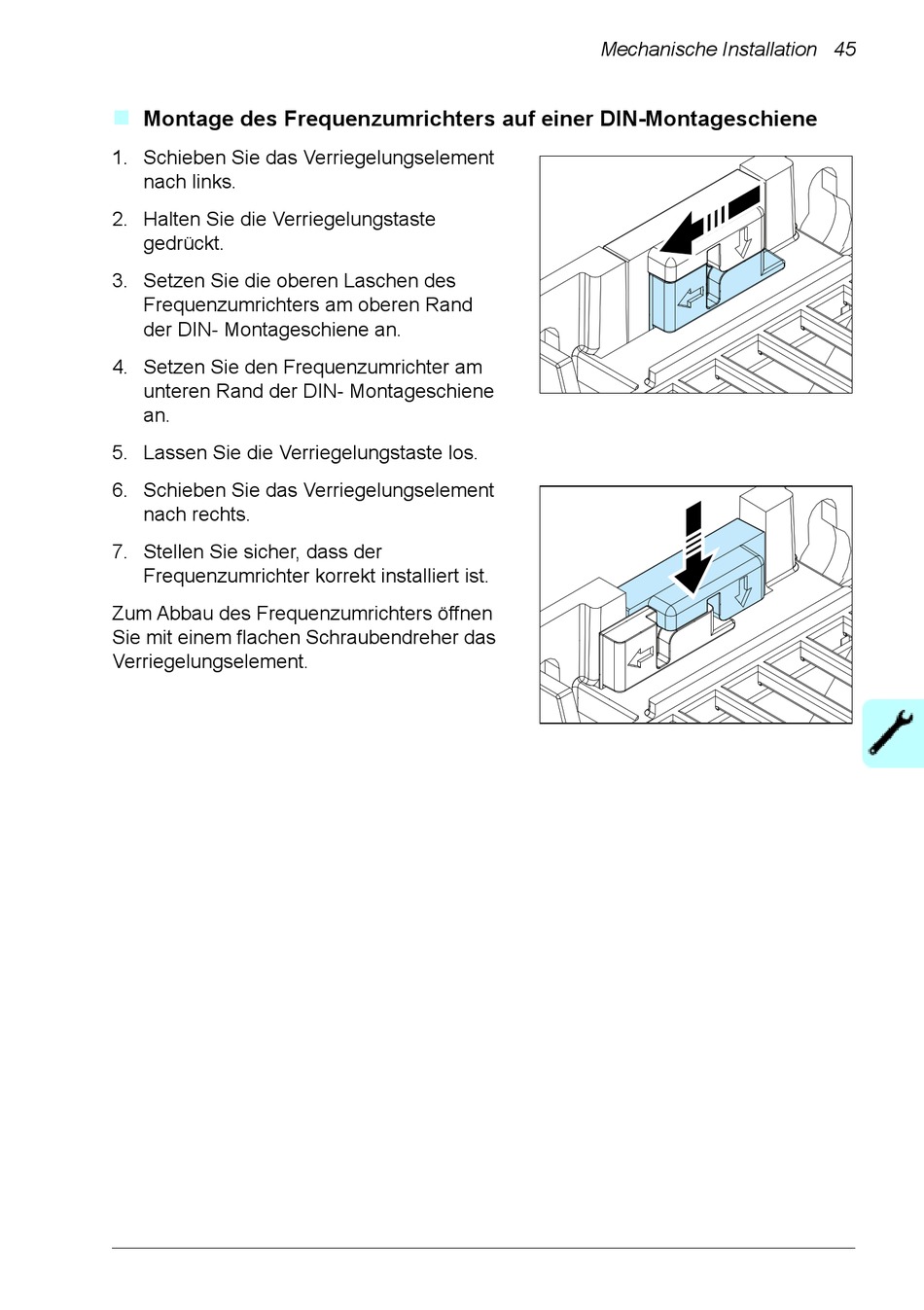

Montage des Frequenzumrichters auf einer DIN-Montageschiene

1. Schieben Sie das Verriegelungselement
nach links.
2. Halten Sie die Verriegelungstaste
gedrückt.
3. Setzen Sie die oberen Laschen des
Frequenzumrichters am oberen Rand
der DIN- Montageschiene an.
4. Setzen Sie den Frequenzumrichter am
unteren Rand der DIN- Montageschiene
an.
5. Lassen Sie die Verriegelungstaste los.
6. Schieben Sie das Verriegelungselement
nach rechts.
7. Stellen Sie sicher, dass der
Frequenzumrichter korrekt installiert ist.
Zum Abbau des Frequenzumrichters öffnen
Sie mit einem flachen Schraubendreher das
Verriegelungselement.
