Basisvariante (ACS380-04xN)
2
1
DI1
DI2
S1
3
S2
6

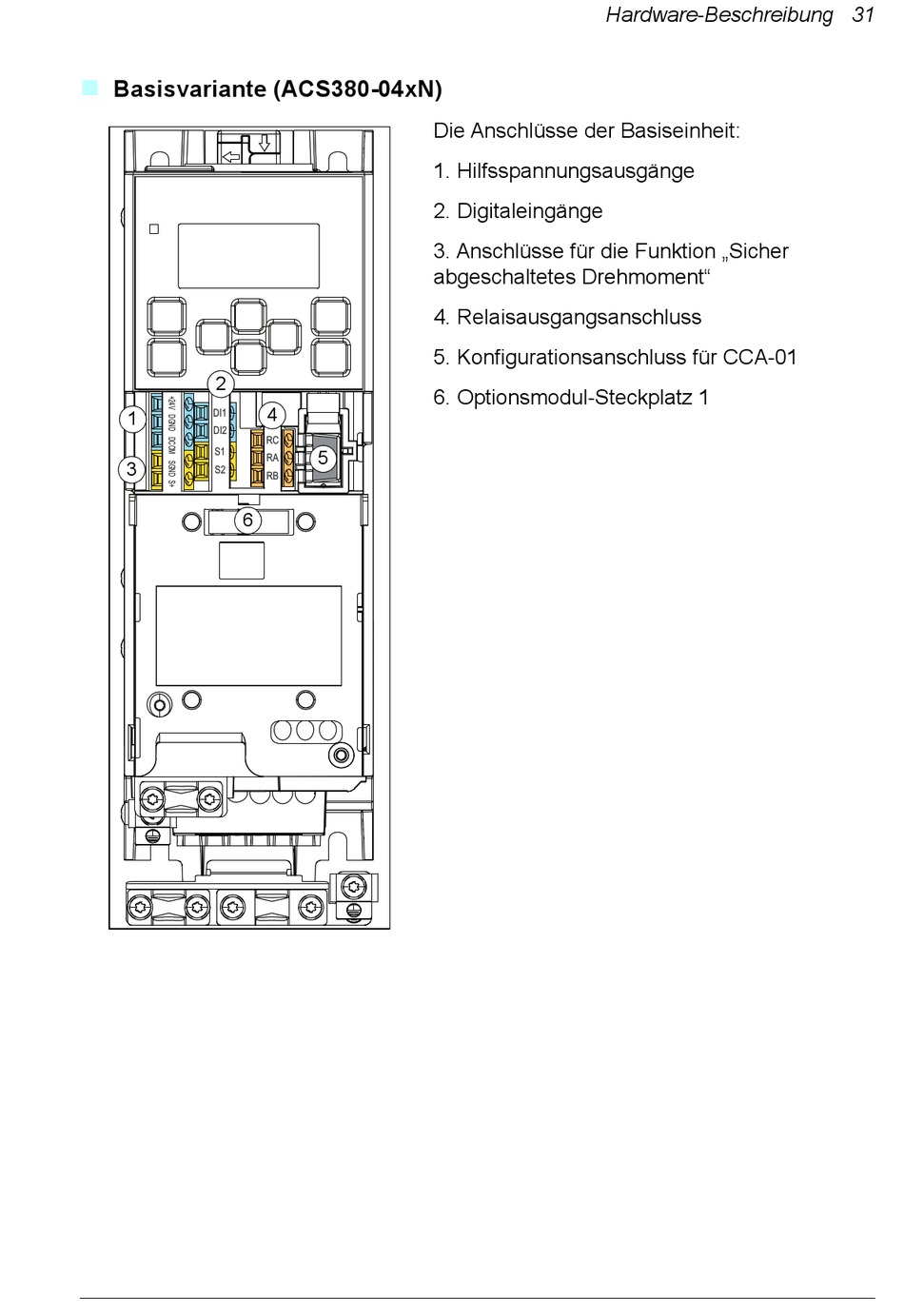

Die Anschlüsse der Basiseinheit:
1. Hilfsspannungsausgänge
2. Digitaleingänge
3. Anschlüsse für die Funktion „Sicher
abgeschaltetes Drehmoment"
4. Relaisausgangsanschluss
5. Konfigurationsanschluss für CCA-01
6. Optionsmodul-Steckplatz 1
4
RC
5
RA
RB
Hardware-Beschreibung 31
