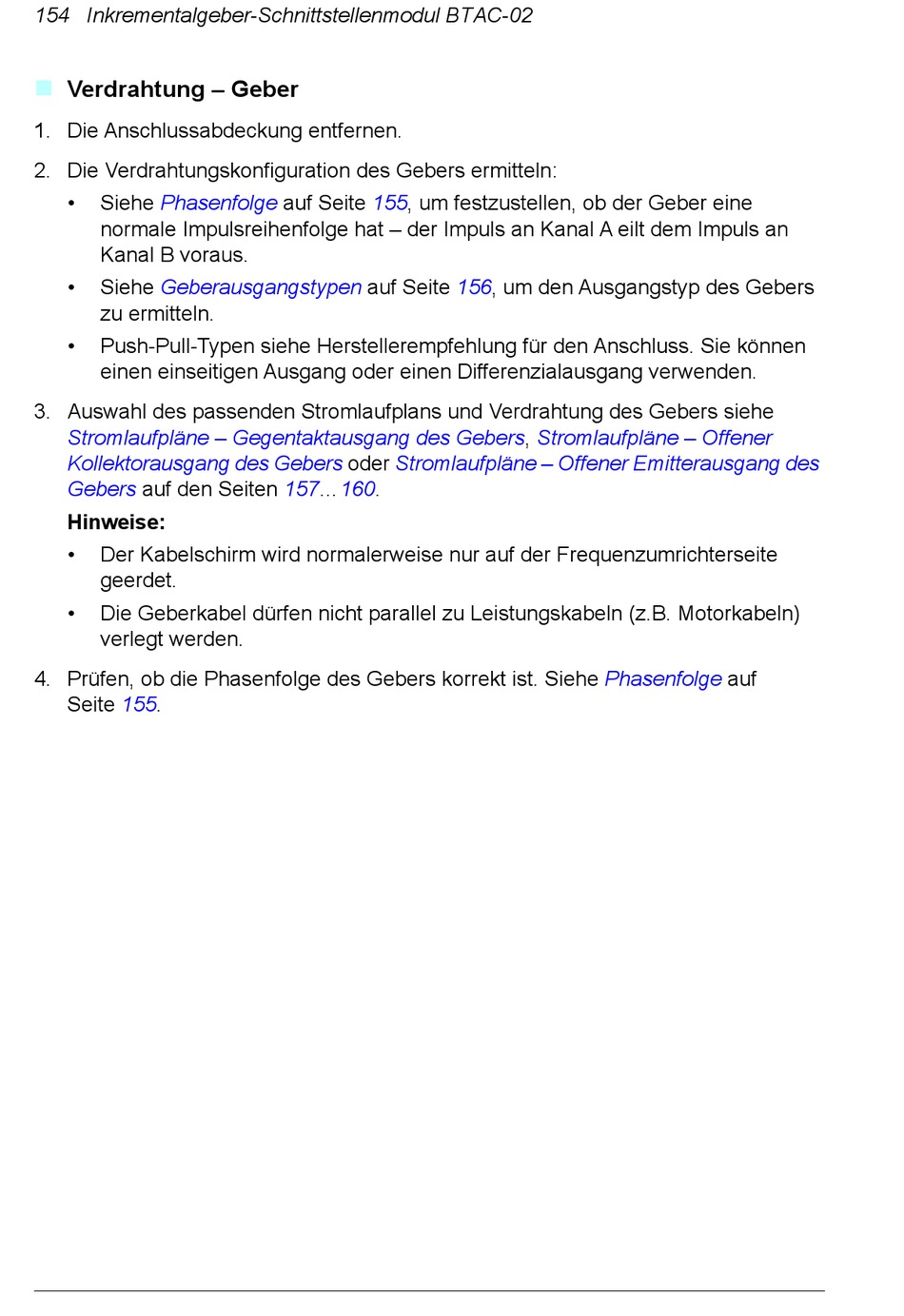

154 Inkrementalgeber-Schnittstellenmodul BTAC-02
Verdrahtung – Geber
1. Die Anschlussabdeckung entfernen.
2. Die Verdrahtungskonfiguration des Gebers ermitteln:
•
Siehe
Phasenfolge
normale Impulsreihenfolge hat – der Impuls an Kanal A eilt dem Impuls an
Kanal B voraus.
•
Siehe
Geberausgangstypen
zu ermitteln.
•
Push-Pull-Typen siehe Herstellerempfehlung für den Anschluss. Sie können
einen einseitigen Ausgang oder einen Differenzialausgang verwenden.
3. Auswahl des passenden Stromlaufplans und Verdrahtung des Gebers siehe
Stromlaufpläne – Gegentaktausgang des
Kollektorausgang des Gebers
Gebers
auf den Seiten 157...160.
Hinweise:
•
Der Kabelschirm wird normalerweise nur auf der Frequenzumrichterseite
geerdet.
•
Die Geberkabel dürfen nicht parallel zu Leistungskabeln (z.B. Motorkabeln)
verlegt werden.
4. Prüfen, ob die Phasenfolge des Gebers korrekt ist. Siehe
Seite 155.
auf Seite 155, um festzustellen, ob der Geber eine
auf Seite 156, um den Ausgangstyp des Gebers
oder
Stromlaufpläne – Offener Emitterausgang des
Gebers,
Stromlaufpläne – Offener
Phasenfolge
auf
