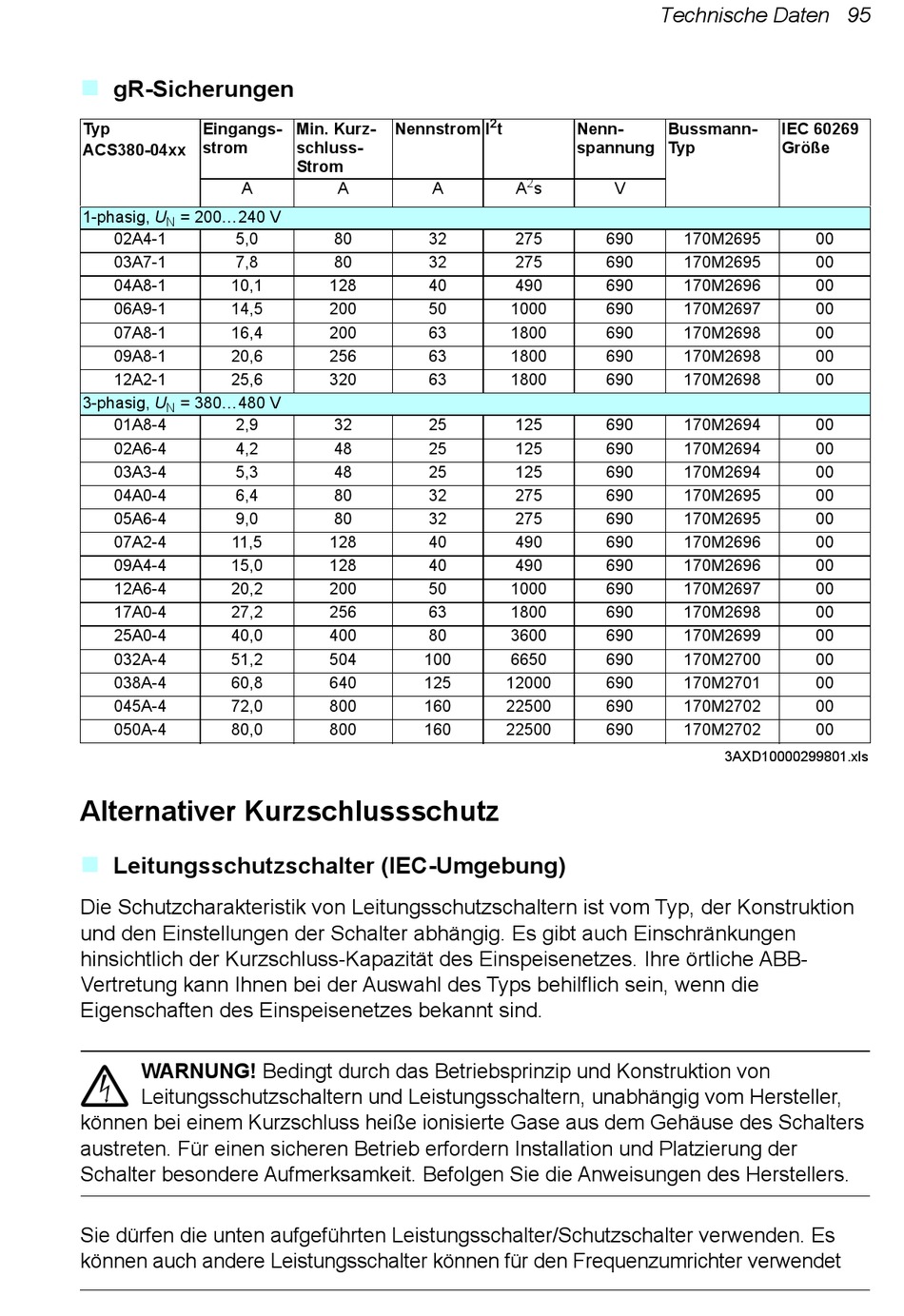

gR-Sicherungen

Typ Eingangs-
strom
ACS380-04xx
A
1-phasig, U = 200...240 V
N
02A4-1 5,0
03A7-1 7,8
04A8-1 10,1
06A9-1 14,5
07A8-1 16,4
09A8-1 20,6
12A2-1 25,6
3-phasig, U = 380...480 V
N
01A8-4 2,9
02A6-4 4,2
03A3-4 5,3
04A0-4 6,4
05A6-4 9,0
07A2-4 11,5
09A4-4 15,0
12A6-4 20,2
17A0-4 27,2
25A0-4 40,0
032A-4 51,2
038A-4 60,8
045A-4 72,0
050A-4 80,0

Alternativer Kurzschlussschutz



Leitungsschutzschalter (IEC-Umgebung)

Die Schutzcharakteristik von Leitungsschutzschaltern ist vom Typ, der Konstruktion
und den Einstellungen der Schalter abhängig. Es gibt auch Einschränkungen
hinsichtlich der Kurzschluss-Kapazität des Einspeisenetzes. Ihre örtliche ABB-
Vertretung kann Ihnen bei der Auswahl des Typs behilflich sein, wenn die
Eigenschaften des Einspeisenetzes bekannt sind.
WARNUNG! Bedingt durch das Betriebsprinzip und Konstruktion von
Leitungsschutzschaltern und Leistungsschaltern, unabhängig vom Hersteller,
können bei einem Kurzschluss heiße ionisierte Gase aus dem Gehäuse des Schalters
austreten. Für einen sicheren Betrieb erfordern Installation und Platzierung der
Schalter besondere Aufmerksamkeit. Befolgen Sie die Anweisungen des Herstellers.
Sie dürfen die unten aufgeführten Leistungsschalter/Schutzschalter verwenden. Es
können auch andere Leistungsschalter können für den Frequenzumrichter verwendet
Min. Kurz- Nennstrom I
schluss-
Strom
A A
80 32
80 32
128 40
200 50
200 63
256 63
320 63
32 25
48 25
48 25
80 32
80 32
128 40
128 40
200 50
256 63
400 80
504 100
640 125
800 160
800 160
Technische Daten 95
2
t Nenn-
spannung
2
A s V
275 690
275 690
490 690
1000 690
1800 690
1800 690
1800 690
125 690
125 690
125 690
275 690
275 690
490 690
490 690
1000 690
1800 690
3600 690
6650 690
12000 690
22500 690
22500 690
Bussmann- IEC 60269
Typ Größe
170M2695 00
170M2695 00
170M2696 00
170M2697 00
170M2698 00
170M2698 00
170M2698 00
170M2694 00
170M2694 00
170M2694 00
170M2695 00
170M2695 00
170M2696 00
170M2696 00
170M2697 00
170M2698 00
170M2699 00
170M2700 00
170M2701 00
170M2702 00
170M2702 00
3AXD10000299801.xls
