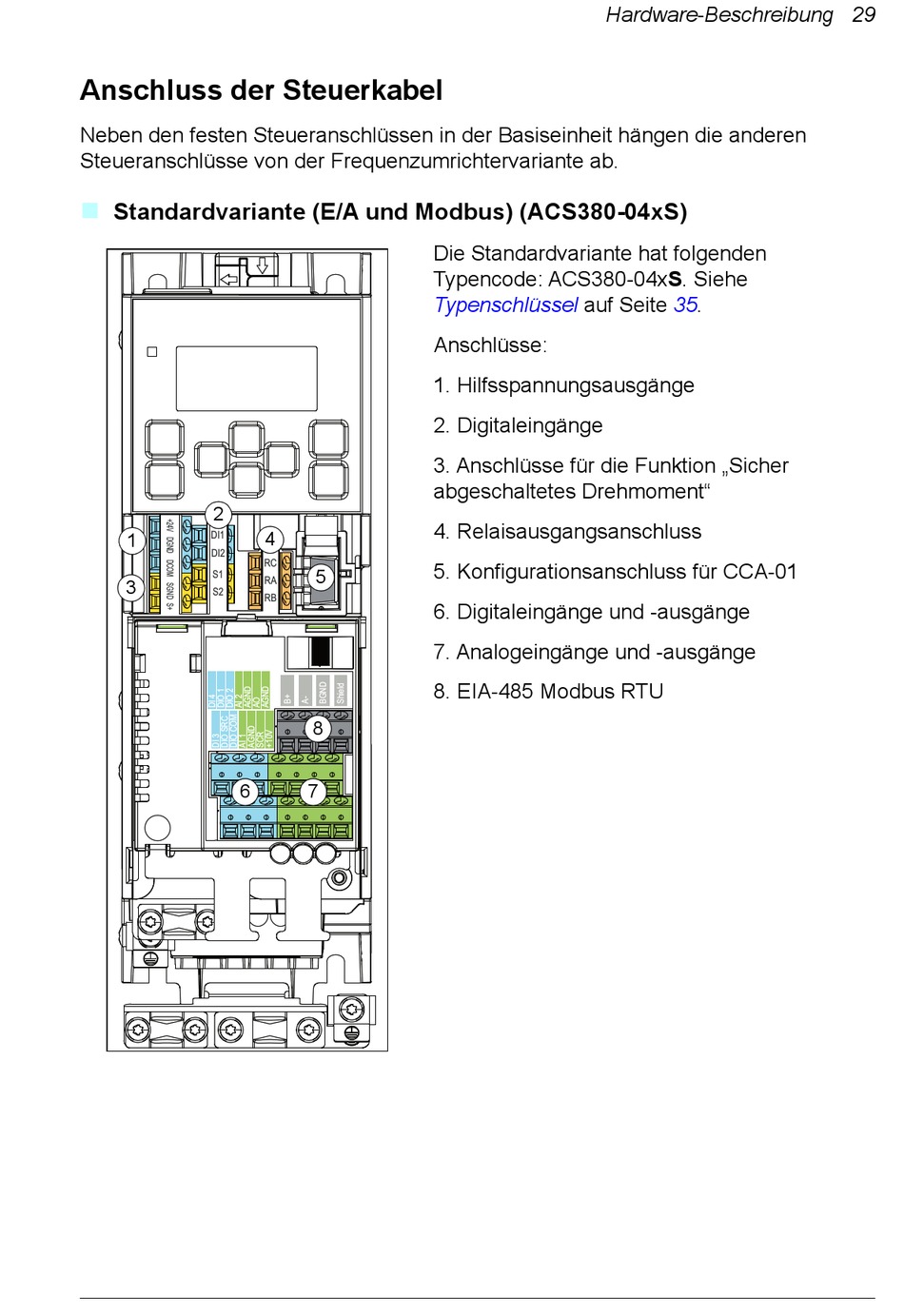

Anschluss der Steuerkabel

Neben den festen Steueranschlüssen in der Basiseinheit hängen die anderen
Steueranschlüsse von der Frequenzumrichtervariante ab.


Standardvariante (E/A und Modbus) (ACS380-04xS)

2
1
DI1
DI2
S1
3
S2
6
Die Standardvariante hat folgenden
Typencode: ACS380-04xS. Siehe
Typenschlüssel
Anschlüsse:
1. Hilfsspannungsausgänge
2. Digitaleingänge
3. Anschlüsse für die Funktion „Sicher
abgeschaltetes Drehmoment"
4. Relaisausgangsanschluss
4
RC
5. Konfigurationsanschluss für CCA-01
5
RA
RB
6. Digitaleingänge und -ausgänge
7. Analogeingänge und -ausgänge
8. EIA-485 Modbus RTU
8
7
Hardware-Beschreibung 29
auf Seite 35.
