Hilfsspannungsanschluss

Der Frequenzumrichter hat einen 24-V-DC-
Hilfsspannungsanschluss (±10%). Je nach
Anwendung kann der Anschluss verwendet
werden, um
• Den Frequenzumrichter extern mit
Spannung zu versorgen
• Externe Optionsmodule mit Spannung
vom Frequenzumrichter zu versorgen

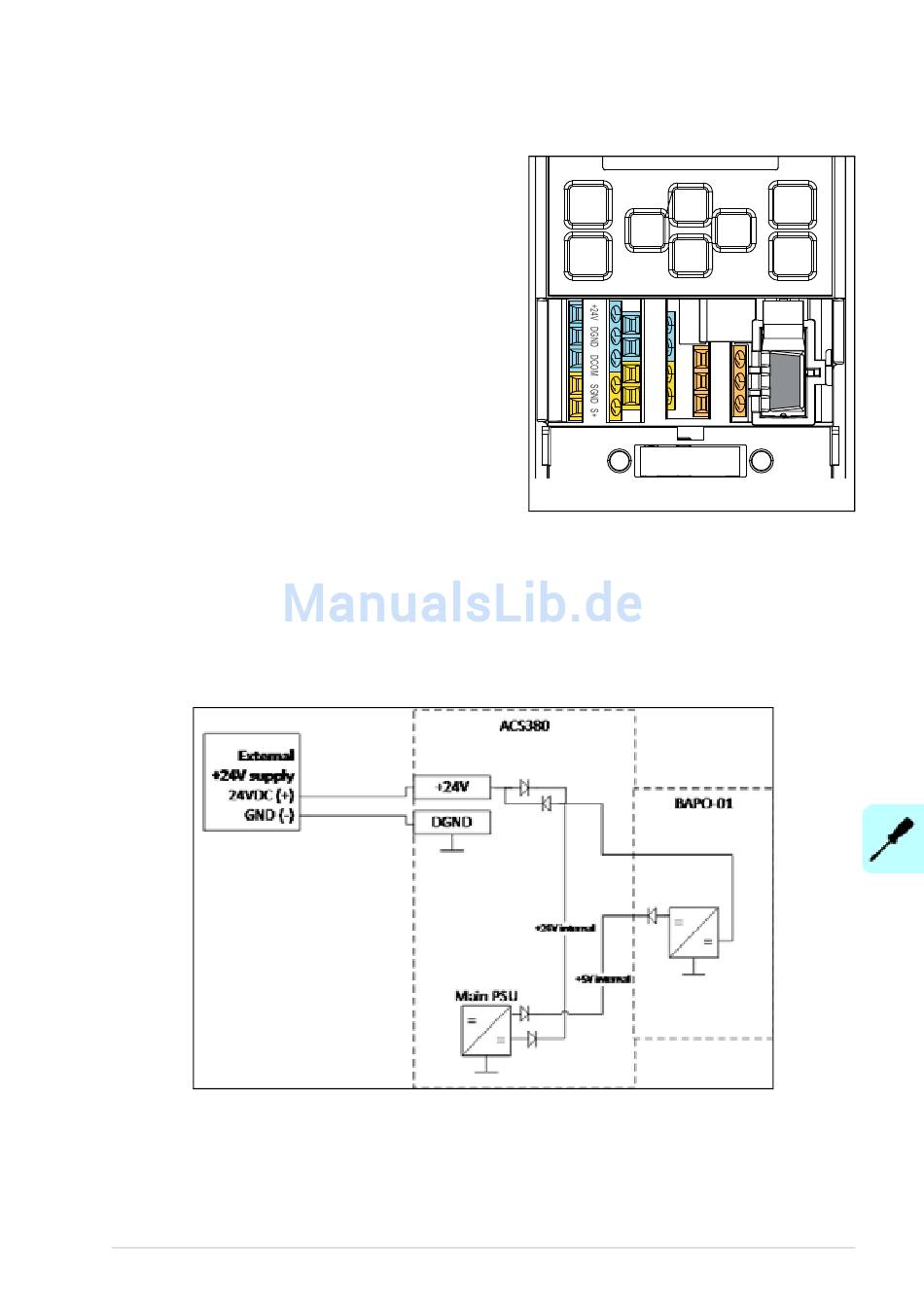

Die externe Spannungsversorgung oder das
Modul an die +24V- und DGND-Klemmen
anschließen.
Weitere Informationen darüber, wie der
Frequenzumrichter mit Hilfsspannung versorgt
wird, siehe Spannungserweiterungsmodul
BAPO-01 auf Seite 173.
Angaben zum Spannungseingang siehe
Im BAPO-01 Modul gibt es eine DC-DC-Spannungsversorgung für den Sperrwandler.
Dieser Spannungsversorgung hat 24 V DC als Eingang und gibt 5 V DC an die
Regelungskarte ab, um den Prozessor und die Kommunikationsverbindungen
jederzeit aktiv zu halten.
Die Spannungsversorgung im BAPO-01 arbeitet neben der Hauptspannungsversorgung
des Frequenzumrichters und wird nur dann aktiv, wenn die Hauptspannungsversorgung
abgeschaltet wird.
Elektrische Installation 73
Steueranschlussdaten
DI1
DI2
RC
S1
RA
S2
RB
auf Seite 106.
