2.20.4 23-6* Trenddarstellung

Mit dieser Funktion wird eine Prozessvariable über einen Zeitraum überwacht und gespeichert, wie oft die Daten in jeden der benutzerdefinierten Da-
tenbereiche fallen. Dies gibt einen schnellen Überblick und zeigt, an welcher Stelle Betriebsverbesserungen konzentriert werden müssen.
Um den Vergleich aktueller Werte für eine ausgewählte Betriebsvariable mit Daten für einen bestimmten Referenzzeitraum für die gleiche Variable zu
ermöglichen, können zwei Datensätze für die Trenddarstellung erstellt werden. Dieser Referenzzeitraum kann vorprogrammiert werden
Zeitablauf Startzeitraum
(Par. 23-63
Zeitablauf BIN Daten
(aktuell) und Par. 23-62
Eine Trenddarstellung kann für die folgenden Betriebsvariablen erstellt werden:
- Leistung
- Strom
- Ausgangsfrequenz
- Motordrehzahl

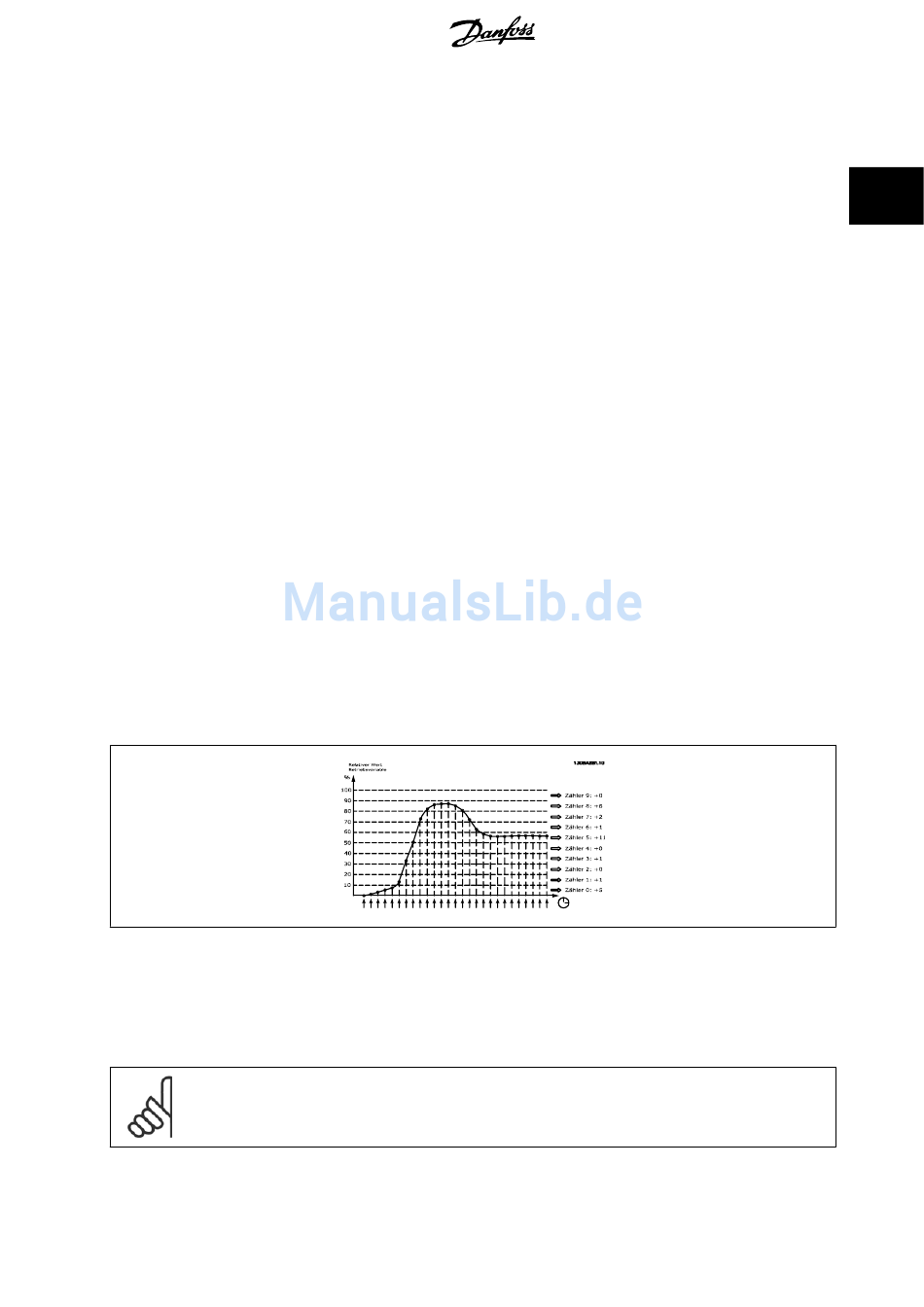

Die Trenddarstellungsfunktion umfasst zehn Zähler (die einen Bin (Behälter) bilden) für jeden Datensatz, welche die Zahl von Registrierungen enthalten
und widerspiegeln, wie häufig die Betriebsvariable in jeden der zehn vordefinierten Intervalle fällt. Die Sortierung basiert auf einem Relativwert der
Variablen.
Der Relativwert für die Betriebsvariable ist:
Ist/Nenn * 100 %
für Leistung und Strom und
Ist/Max * 100 %
für Ausgangsfrequenz und Motordrehzahl.
Die Länge jedes Intervalls kann individuell eingestellt werden, die Werkseinstellung ist jedoch 10 % für jedes Intervall. Leistung und Strom können den
Nennwert überschreiten, aber diese Registrierungen werden im Zähler 90 % - 100 % (MAX) eingeschlossen.
Einmal pro Sekunde wird der Wert der gewählten Betriebsvariable registriert. Wurde ein Wert registriert, der 13 % entspricht, wird der Zähler „10 % -
<20 %" mit dem Wert „1" aktualisiert. Bleibt der Wert 10 s lang bei 13 %, wird „10" zum Zählerwert addiert.
Der Inhalt des Zählers kann als Balken am LCP angezeigt werden. Wählen Sie
getimter Bin / Trendvergleich
.
ACHTUNG!
Der Zähler beginnt bei Netz-Ein des Frequenzumrichters mit dem Zählen. Aus- und Einschalten kurz nach einem Reset stellt die Zähler
auf null. Die EEProm-Daten werden stündlich aktualisiert.
Zeitablauf Stoppzeitraum
und Par. 23-64
(Referenz) abgelesen werden.
®
