Ein- / Ausgänge; Bild 3-22 Digitale Eingänge; Digitale Eingänge (Din) - Siemens MICROMASTER 420 Betriebsanleitung

Ausgabe 10/06
3.6 Ein- / Ausgänge
3.6.1 Digitale Eingänge (DIN)
Anzahl:
Parameterbereich:
Funktionsplannummer:
Merkmale:
- Zykluszeit:
- Einschaltschwelle:
- Ausschaltschwelle:
- elektr. Merkmale:
Für den autonomen Betrieb eines Umrichters sind externe Steuerungssignale
nötig. Diese Signale können sowohl über eine serielle Schnittstelle als auch über
die digitalen Eingänge (siehe Bild 3-22) vorgegeben werden. MICROMASTER
stellt 3 digitale Eingänge zur Verfügung, die unter Verwendung des analogen
Eingangs bis auf insgesamt 4 erweitert werden können. Die digitalen Eingänge
sind in ihrer Zuordnung zu einer Funktion frei programmierbar, wobei hinsichtlich
der Programmierung die Möglichkeit der direkten Funktionszuordnung über die
Parameter P0701 – P0704 besteht bzw. eine freie Programmierung mit der BICO-
Technik besteht.

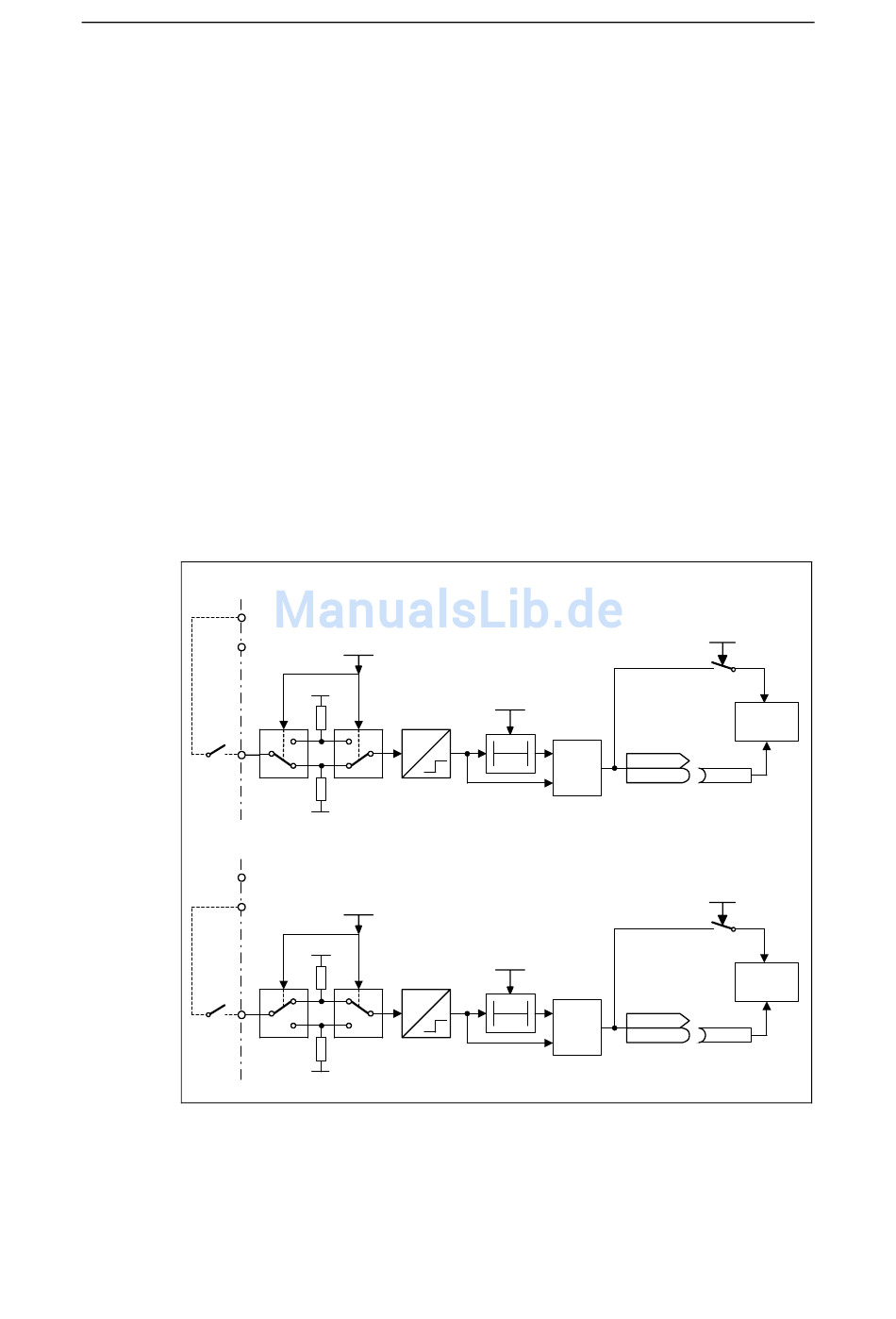

DIN-Kanal (z.B. DIN1 - PNP (P0725 = 1))
Kl.8
P24 (PNP)
Kl.9
0 V (NPN)
DIN-Kanal (z.B. DIN1 - NPN (P0725 = 0))
Kl.8
P24 (PNP)
Kl.9
0 V (NPN)
Bild 3-22
MICROMASTER 420 Betriebsanleitung
6SE6400-5AA00-0AP0
3 + 1
r0722 – P0725
FP2000, FP2200
2 ms
10,6 V
10,6 V
potenzialgetrennt, kurzschlusssicher
PNP/NPN DIN
0 ... 1
P0725 (1)
24 V
0 0
24 V
1 1
0 V
PNP/NPN DIN
0 ... 1
P0725 (1)
24 V
0 0
24 V
1 1
0 V
Digitale Eingänge
Entprellzeit: DIN
0 ... 3
P0724 (3)
T 0
&
r0722
r0722
CO/BO: Status DIN
Entprellzeit: DIN
0 ... 3
P0724 (3)
T 0
&
r0722
r0722
CO/BO: Status DIN
3 Funktionen
P0701
Funktion
Pxxxx BI: ...
.0
P0701
Funktion
Pxxxx BI: ...
.0
89
