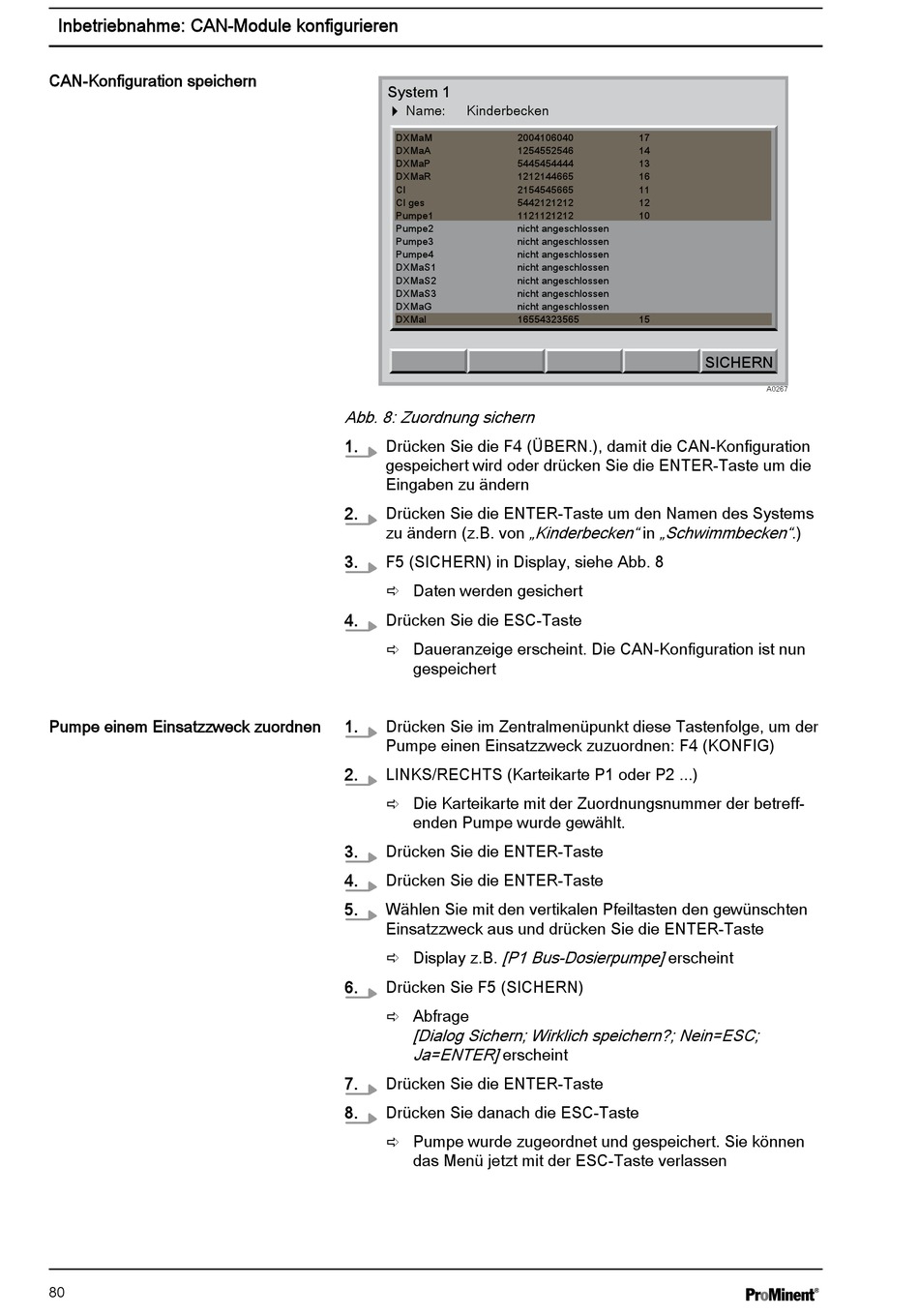

Inbetriebnahme: CAN-Module konfigurieren
CAN-Konfiguration speichern
Pumpe einem Einsatzzweck zuordnen
80
System 1
Name: Kinderbecken
DXMaM 2004106040
DXMaA 1254552546
DXMaP 5445454444
DXMaR 1212144665
Cl 2154545665
Cl ges 5442121212
Pumpe1 1121121212
Pumpe2 nicht angeschlossen
Pumpe3 nicht angeschlossen
Pumpe4 nicht angeschlossen
DXMaS1 nicht angeschlossen
DXMaS2 nicht angeschlossen
DXMaS3 nicht angeschlossen
DXMaG nicht angeschlossen
DXMaI 16554323565
Abb. 8: Zuordnung sichern
1. Drücken Sie die F4 (ÜBERN.), damit die CAN-Konfiguration
gespeichert wird oder drücken Sie die ENTER-Taste um die
Eingaben zu ändern
2. Drücken Sie die ENTER-Taste um den Namen des Systems
zu ändern (z.B. von
3. F5 (SICHERN) in Display, siehe Abb. 8
ð Daten werden gesichert
4. Drücken Sie die ESC-Taste
ð Daueranzeige erscheint. Die CAN-Konfiguration ist nun
gespeichert
1. Drücken Sie im Zentralmenüpunkt diese Tastenfolge, um der
Pumpe einen Einsatzzweck zuzuordnen: F4 (KONFIG)
2. LINKS/RECHTS (Karteikarte P1 oder P2 ...)
ð Die Karteikarte mit der Zuordnungsnummer der betreff‐
enden Pumpe wurde gewählt.
3. Drücken Sie die ENTER-Taste
4. Drücken Sie die ENTER-Taste
5. Wählen Sie mit den vertikalen Pfeiltasten den gewünschten
Einsatzzweck aus und drücken Sie die ENTER-Taste
[P1 Bus-Dosierpumpe] erscheint
ð Display z.B.
6. Drücken Sie F5 (SICHERN)
ð Abfrage
[Dialog Sichern; Wirklich speichern?; Nein=ESC;
Ja=ENTER] erscheint
7. Drücken Sie die ENTER-Taste
8. Drücken Sie danach die ESC-Taste
ð Pumpe wurde zugeordnet und gespeichert. Sie können
das Menü jetzt mit der ESC-Taste verlassen
17
14
13
16
11
12
10
15
„Kinderbecken" in „Schwimmbecken" .)
SICHERN
A0267
