Enter-Taste - ProMinent DULCOMARIN II Gesamtanleitung

Einem System (Becken, Filterkreis‐
lauf ...) zuordnen
Pumpennummer vergeben

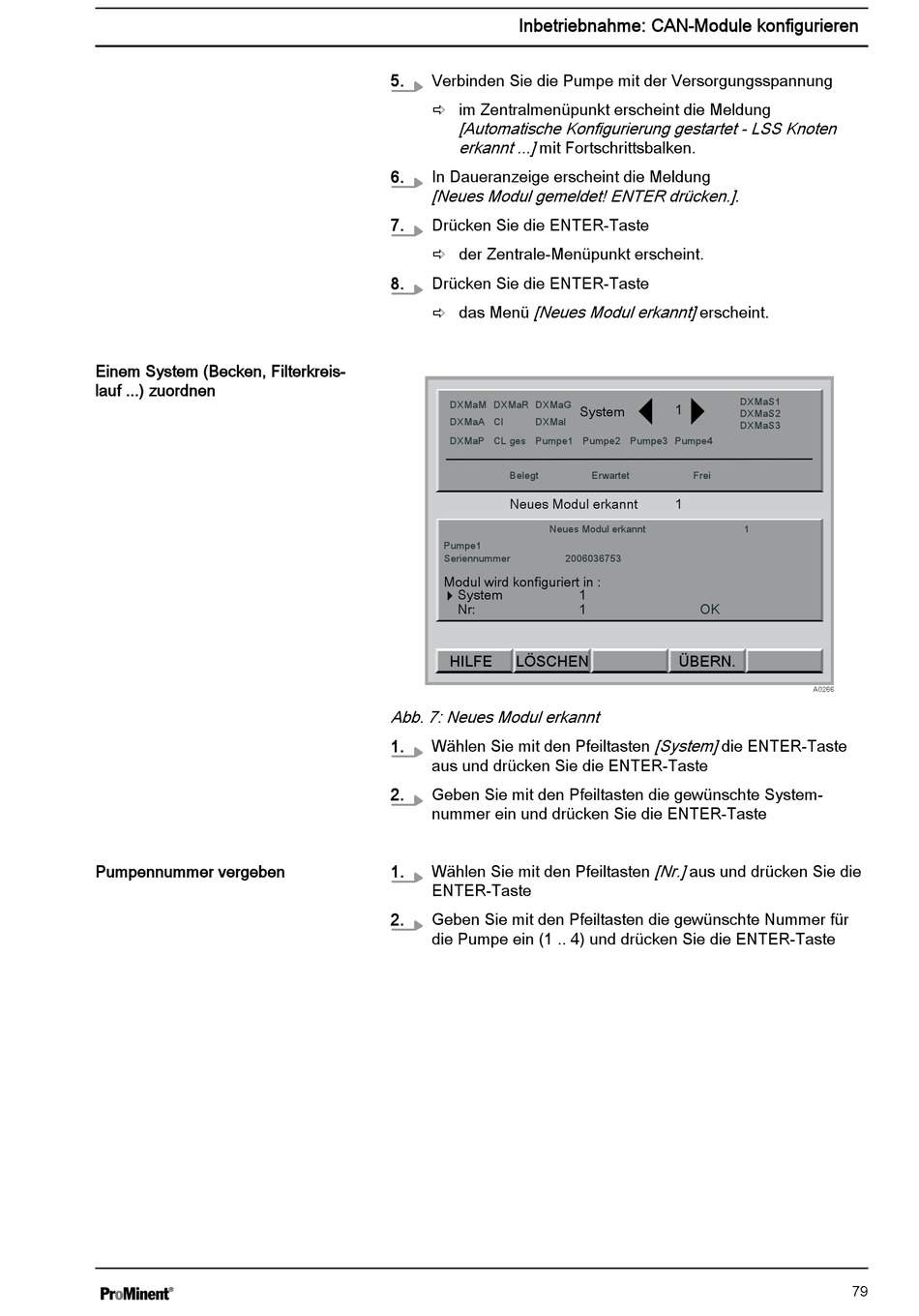

Inbetriebnahme: CAN-Module konfigurieren
5. Verbinden Sie die Pumpe mit der Versorgungsspannung
ð im Zentralmenüpunkt erscheint die Meldung
[Automatische Konfigurierung gestartet - LSS Knoten
erkannt ...] mit Fortschrittsbalken.
6. In Daueranzeige erscheint die Meldung
[Neues Modul gemeldet! ENTER drücken.] .
7. Drücken Sie die ENTER-Taste
ð der Zentrale-Menüpunkt erscheint.
8. Drücken Sie die ENTER-Taste
ð das Menü [Neues Modul erkannt] erscheint.
DXMaM DXMaR DXMaG
DXMaA Cl DXMaI
DXMaP CL ges Pumpe1 Pumpe2 Pumpe3 Pumpe4
Belegt
Neues Modul erkannt
Neues Modul erkannt
Pumpe1
Seriennummer
Modul wird konfiguriert in :
System
Nr:
HILFE LÖSCHEN
Abb. 7: Neues Modul erkannt
1. Wählen Sie mit den Pfeiltasten
aus und drücken Sie die ENTER-Taste
2. Geben Sie mit den Pfeiltasten die gewünschte System‐
nummer ein und drücken Sie die ENTER-Taste
1. Wählen Sie mit den Pfeiltasten

ENTER-Taste

2. Geben Sie mit den Pfeiltasten die gewünschte Nummer für
die Pumpe ein (1 .. 4) und drücken Sie die ENTER-Taste
1
System
Erwartet Frei
1
2006036753
1
1 OK
ÜBERN.
[System] die ENTER-Taste
[Nr.] aus und drücken Sie die
DXMaS1
DXMaS2
DXMaS3
1
A0266
