Montage- und Betriebsanleitung
DULCOMARIN
II, M-Modul
®

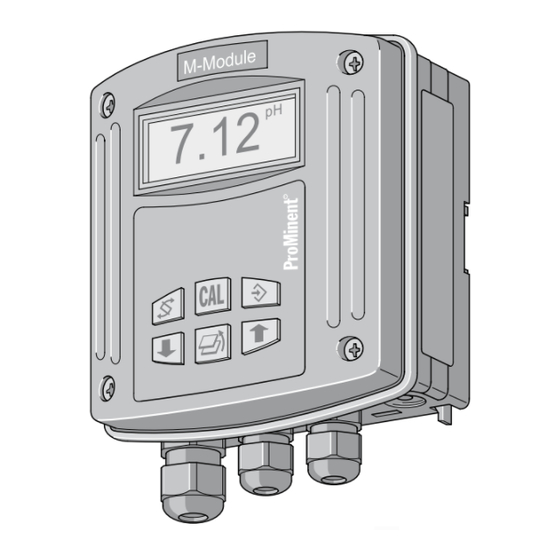

DXMaM (Mess-Modul für pH, Redox, Temperatur)
Bitte Identcode Ihres Gerätes hier eintragen! DXMA _ _ _ _ _ _ _ _ _ _ _ _ _
Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen!
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber!
Technische Änderungen vorbehalten!
Teile Nr. 985991
BA DC 085 02/11 DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ProMinent DULCOMARIN II
Inhaltszusammenfassung für ProMinent DULCOMARIN II

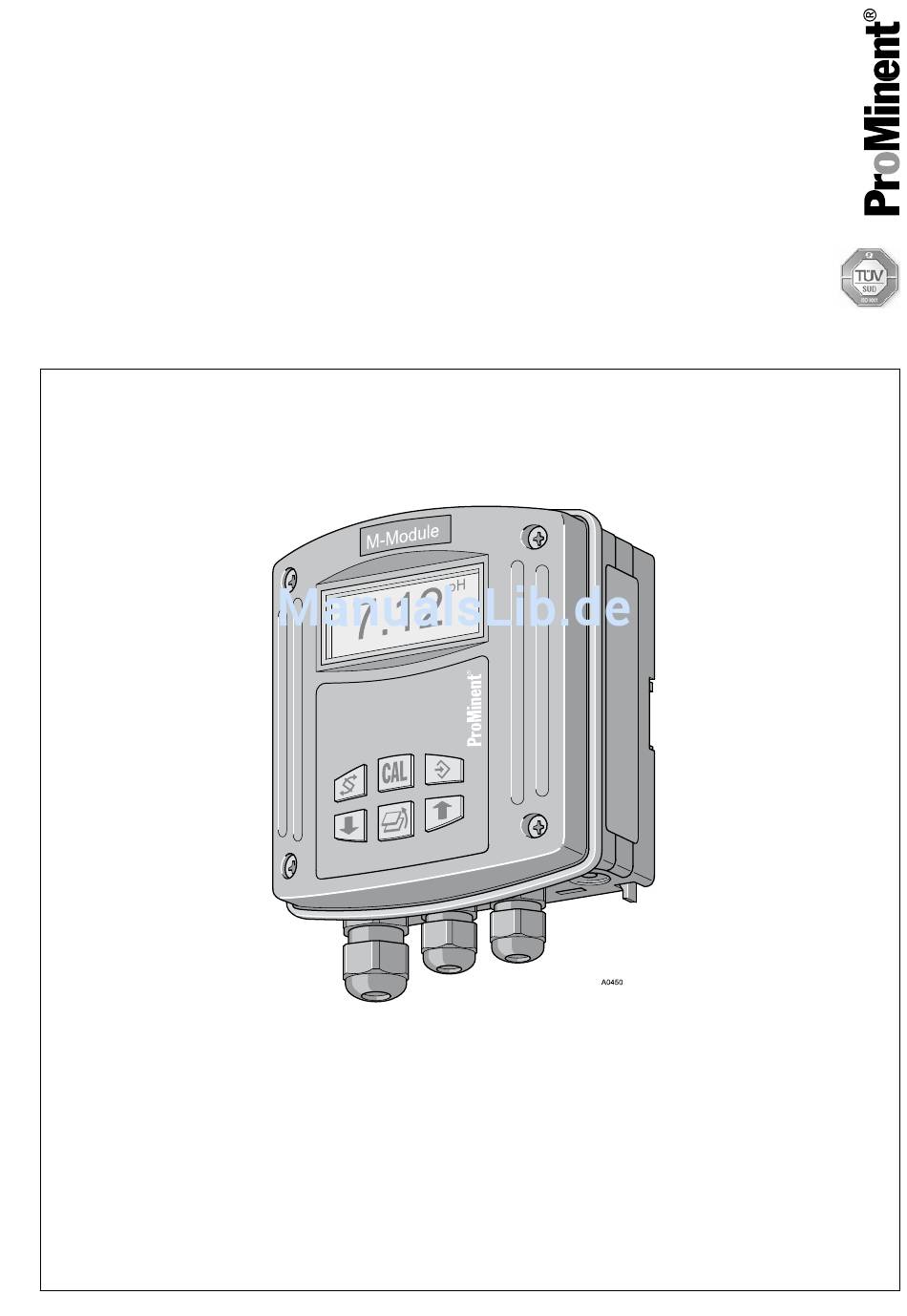

- Seite 1 Montage- und Betriebsanleitung DULCOMARIN II, M-Modul ® DXMaM (Mess-Modul für pH, Redox, Temperatur) Bitte Identcode Ihres Gerätes hier eintragen! DXMA _ _ _ _ _ _ _ _ _ _ _ _ _ Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber! Technische Änderungen vorbehalten! Teile Nr.
- Seite 2 ProMinent Dosiertechnik GmbH Im Schuhmachergewann 5 - 11 69123 Heidelberg Telefon: +49 6221 842-0 Telefax: +49 6221 842-617 E-Mail: info@prominent.de Internet: www.prominent.com 985991, 1, de_DE © 2011...
-
