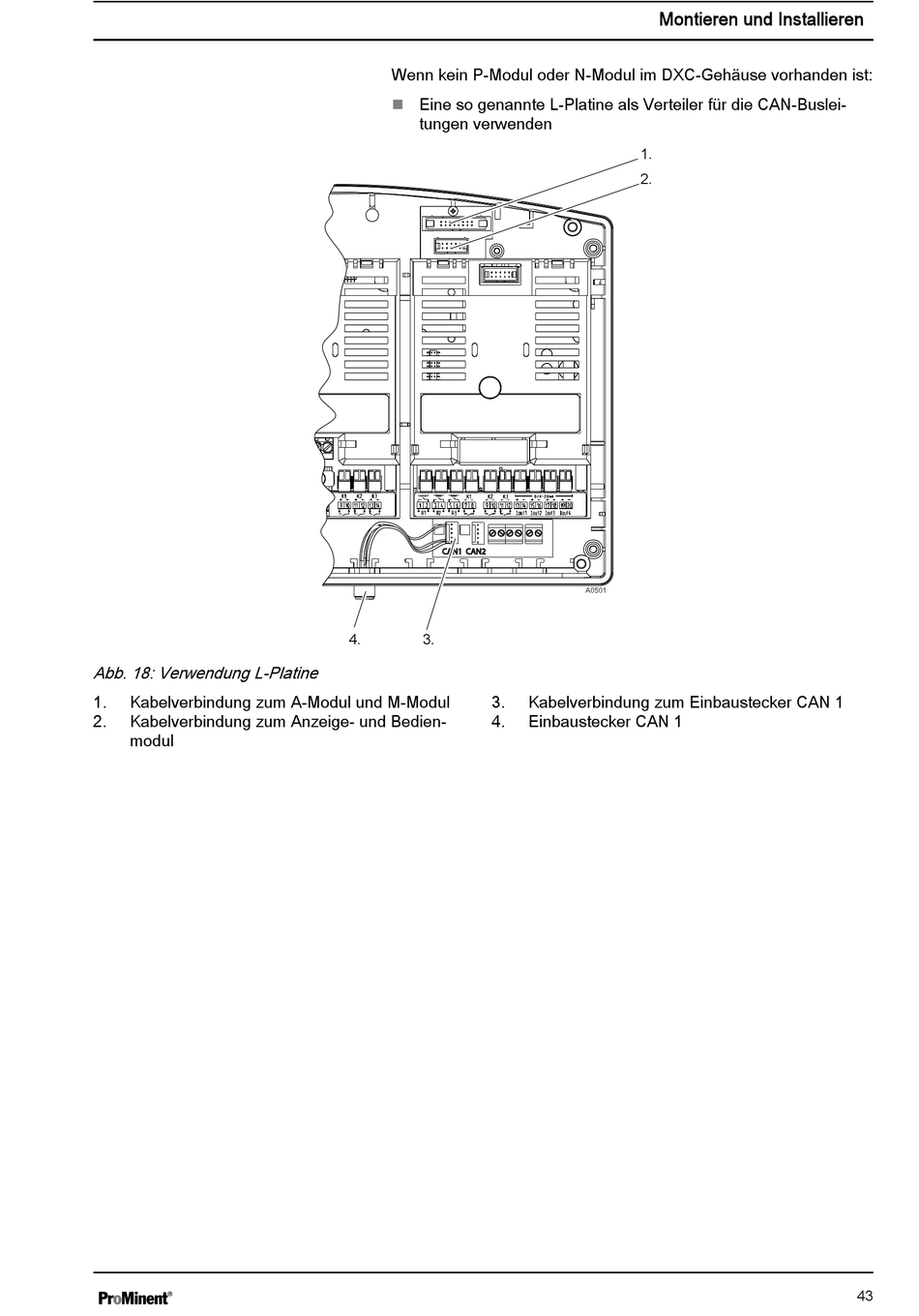

Abb. 18: Verwendung L-Platine
1.
Kabelverbindung zum A-Modul und M-Modul
2.
Kabelverbindung zum Anzeige- und Bedien‐
modul
Wenn kein P-Modul oder N-Modul im DXC-Gehäuse vorhanden ist:
Eine so genannte L-Platine als Verteiler für die CAN-Buslei‐
n
tungen verwenden
4.
3.
3.
4.
Montieren und Installieren
1.
2.
A0501
Kabelverbindung zum Einbaustecker CAN 1
Einbaustecker CAN 1
43
