Klemmenanschlussplan
4
Klemmenanschlussplan
Intern
Extern
Speisespannung

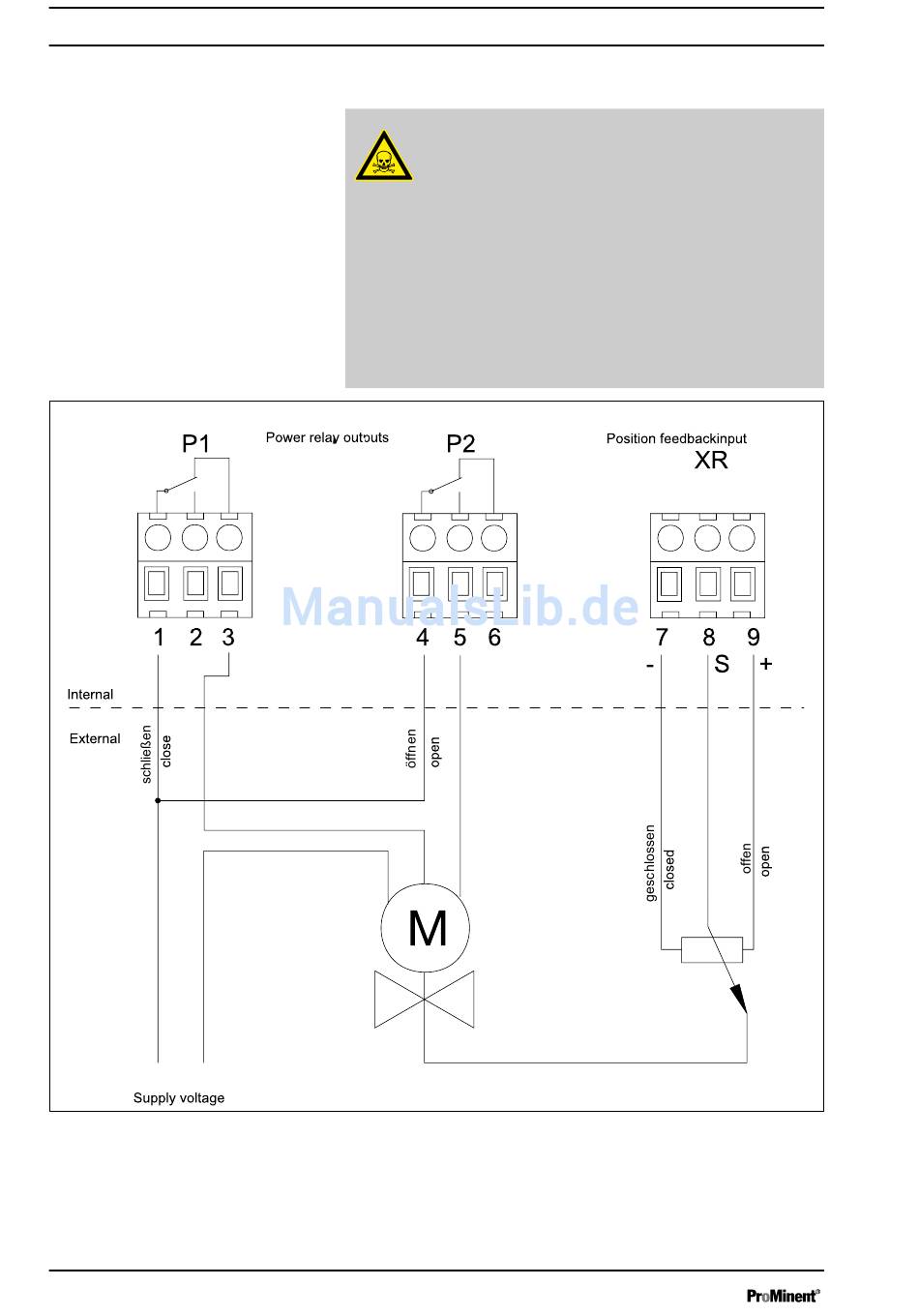

Abb. 1: Klemmenanschlussplan
308
Leistungsrelais-Ausgänge
WARNUNG!
Lebensgefahr durch Chlorgas
Über ein unkontrolliert auf
dosiergerät können große Mengen Chlorgas austreten.
Chlorgas kann in der Schwimmhalle austreten.
Mögliche Folge: Tod oder schwerste Verletzungen
Maßnahme: Verriegeln Sie die Spannungsversorgung
für das Chlorgasdosiergerät, für den Fall eines Aus‐
falls, so mit den Spannungsversorgungen der Treib‐
wasserpumpe und der Umwälzpumpe, dass diese
Pumpen stehen bleiben.
Stellungsrückmelde-Eingang
„AUF" stehendes Chlorgas‐
A0449
