Montieren und Installieren
5.1.4 Koaxialkabel anschließen
Der pH- bzw. Redox-Sensor wird über
ein Koaxialkabel angeschlossen
5.1.5 Klemmen anschließen
34

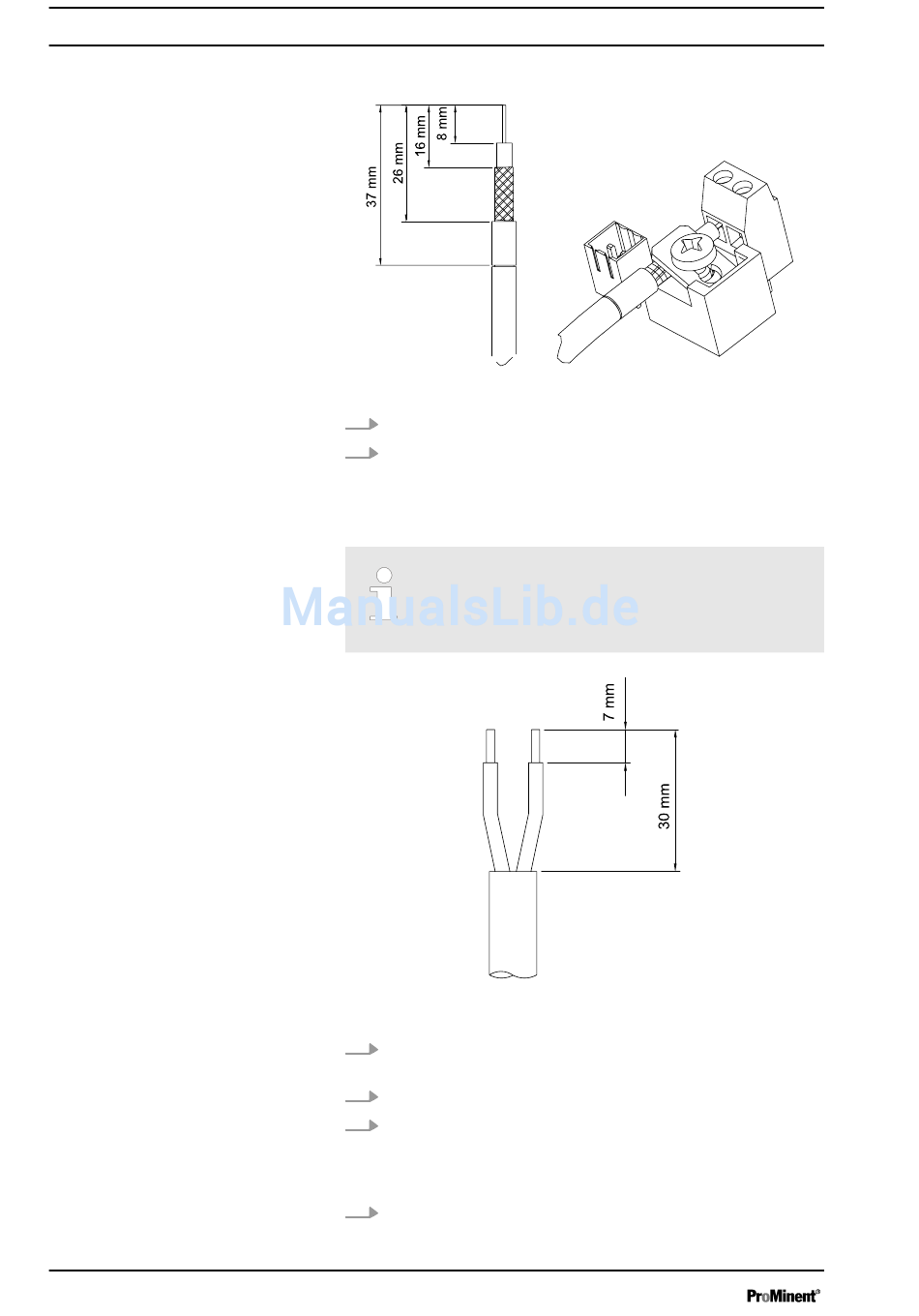

Abb. 12: Kabel abisolieren
1. Legen Sie den Schirm des Kabels gemäß Abb. 12 frei
2. Klemmen Sie den Schirm fest
Der Klemmenanschlussplan befindet sich im Anhang.
Zusätzlich befindet sich an den Modulen bei den
Klemmen ein Feld mit Anschlussinformationen.
Abb. 13: Kabel abisolieren
1. Isolieren Sie die Kabelenden gemäß Abb. 13 ab und pressen
Sie die passenden Aderendhülsen auf
2. Ziehen Sie die Klemmenblocks P1 bis P4 zum Installieren ab
3. Um die Kabel zu installieren, stecken Sie den beigelegten
Schraubendreher ganz in die viereckige Öffnung an der
jeweiligen Klemme, um das Kabelende in den Klemmenblock
zu stecken
4. Schließen Sie die Kabel entsprechend dem Klemmenan‐
schlussplan an
A0496
A0508
